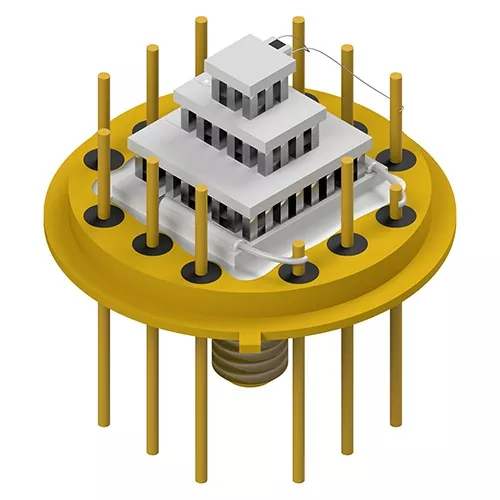

पेल्टियर असेंब्ली

निर्माता म्हणून，X-मेरिटन पेल्टियर असेंब्ली सेमीकंडक्टर थर्मोइलेक्ट्रिक तंत्रज्ञानाचा वापर मॉड्यूलच्या थंड बाजू आणि गरम बाजू दरम्यान उष्णता हस्तांतरित करण्यासाठी करते.

फायदे

कॉम्पॅक्ट इंटिग्रेटेड स्ट्रक्चर

पेल्टियर असेंब्ली थर्मोइलेक्ट्रिक कूलिंग घटक आणि उष्णता नष्ट करणारे भाग एकाच युनिटमध्ये एकत्रित करते. ही रचना वेगळ्या शीतकरण घटकांची आवश्यकता कमी करते आणि मर्यादित उपकरणांच्या जागेत स्थापना सुलभ करते.

सॉलिड-स्टेट कूलिंग स्ट्रक्चर

असेंब्ली सेमीकंडक्टर थर्मोइलेक्ट्रिक कूलिंग तंत्रज्ञानाद्वारे कॉम्प्रेसर-आधारित रेफ्रिजरेशन घटकांशिवाय चालते. सॉलिड-स्टेट स्ट्रक्चर यांत्रिक रेफ्रिजरेशन हालचाल काढून टाकते आणि ऑपरेटिंग कंपन आणि आवाज कमी करते.

थेट उष्णता हस्तांतरण डिझाइन

थर्मोइलेक्ट्रिक मॉड्यूल थेट थंड बाजू आणि गरम बाजू दरम्यान उष्णता हस्तांतरित करते. हे डिझाइन स्थिर थर्मल परिस्थिती आवश्यक असलेल्या इलेक्ट्रॉनिक घटकांसाठी स्थानिक तापमान नियंत्रण सक्षम करते.

इंटिग्रेटेड हीट डिसिपेशन सिस्टम

कोल्ड साइड लक्ष्य क्षेत्रातून उष्णता गोळा करण्यासाठी ॲल्युमिनियम किंवा तांबे उष्णता हस्तांतरण ब्लॉक वापरते. गरम बाजू हस्तांतरित उष्णता सोडण्यासाठी आणि असेंबलीचे थर्मल संतुलन राखण्यासाठी ॲल्युमिनियम हीट सिंक आणि फॅन एकत्रित करते.

लवचिक स्ट्रक्चरल कॉन्फिगरेशन

आकारमान, TEC कॉन्फिगरेशन आणि कनेक्शन इंटरफेससह स्थापना आवश्यकतांनुसार असेंबली संरचना समायोजित केली जाऊ शकते.

मुख्य घटक

पेल्टियर असेंब्लीचे कार्यप्रदर्शन अर्धसंवाहक कूलिंग घटक, थर्मल ट्रान्सफर मटेरियल आणि यांत्रिक संरचना यांच्यातील समन्वयावर अवलंबून असते.

थर्मोइलेक्ट्रिक कूलिंग चिप

थर्मोइलेक्ट्रिक कूलिंग चिप ही उष्णता हस्तांतरणासाठी जबाबदार मुख्य घटक आहे. जेव्हा विद्युत प्रवाह अर्धसंवाहक पदार्थांमधून जातो तेव्हा उष्णता एका बाजूला शोषली जाते आणि उलट बाजूने सोडली जाते, ज्यामुळे शीतलक प्रभाव निर्माण होतो.

सिरेमिक सब्सट्रेट

सिरेमिक सब्सट्रेट्स थर्मोइलेक्ट्रिक घटकांसाठी इलेक्ट्रिकल इन्सुलेशन आणि यांत्रिक समर्थन प्रदान करतात. ते अर्धसंवाहक चिप आणि बाह्य घटकांमधील थर्मल हस्तांतरण मार्गाचा भाग म्हणून देखील कार्य करतात.

थर्मल इंटरफेस साहित्य

उच्च थर्मल चालकता सिलिकॉन ग्रीस संपर्क पृष्ठभागांदरम्यान थर्मल वहन सुधारण्यासाठी आणि पृष्ठभागावरील अंतरांमुळे होणारे उष्णता हस्तांतरण कमी करण्यासाठी लागू केले जाते.

कोल्ड साइड हीट ट्रान्सफर ब्लॉक

थंड झालेल्या घटकापासून थर्मोइलेक्ट्रिक मॉड्यूलमध्ये उष्णता हस्तांतरित करण्यासाठी कोल्ड साइड ॲल्युमिनियम किंवा कॉपर ब्लॉक्स वापरते.

हॉट साइड हीट डिसिपेशन स्ट्रक्चर

हॉट साइड ॲल्युमिनियम हीट सिंक आणि फॅनला एकत्रित करते ज्यामुळे थंड बाजूकडून हस्तांतरित होणारी उष्णता आणि ऑपरेशन दरम्यान निर्माण होणारी उष्णता काढून टाकली जाते.

यांत्रिक फिक्सिंग स्ट्रक्चर

ऑपरेशन दरम्यान असेंबली स्थिरता राखण्यासाठी, अंतर्गत आणि बाह्य घटक सुरक्षित करण्यासाठी औद्योगिक-दर्जाचे स्क्रू किंवा इपॉक्सी राळ वापरले जातात.

अर्ज

त्याच्या कॉम्पॅक्ट स्ट्रक्चरमुळे आणि सेमीकंडक्टर-आधारित कूलिंग पद्धतीमुळे, एक्स-मेरिटन पेल्टियर असेंब्ली स्थानिक तापमान नियमन आणि नियंत्रित उष्णता हस्तांतरण आवश्यक असलेल्या उपकरणांसाठी योग्य आहे.

उत्पादन प्रक्रिया आणि गुणवत्ता नियंत्रण

एक्स-मेरिटन मॅन्युफॅक्चरिंगमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, टीईसी घटक प्रक्रिया आणि असेंबली एकत्रीकरण समाविष्ट आहे.

उत्पादन उपकरणे: टिन डिपिंग फर्नेस, व्हायब्रेशन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, ओव्हन, इंकजेट प्रिंटर, सोल्डरिंग आयर्न, डिस्पेंसिंग मशीन, ऑटोमॅटिक सीलिंग मशीन, कटिंग मशीन, सॉलिडिफिकेशन मशीन, रिफ्लो सोल्डरिंग उपकरणे आणि पूर्णपणे ऑटोमॅटिक प्रिंटिंग मशीन.

विधानसभा तपासणी

थर्मोइलेक्ट्रिक चिप प्लेसमेंट: चिप पोझिशनिंग आणि असेंबली अचूकता सत्यापित करा.

सिरेमिक सब्सट्रेट बाँडिंग: सिरेमिक सब्सट्रेट्स आणि थर्मोइलेक्ट्रिक घटकांमधील बाँडिंग स्थिती तपासा.

सोल्डरिंग कनेक्शन: विद्युत आणि यांत्रिक स्थिरतेसाठी सोल्डर जोडांची तपासणी करा.

थर्मल इंटरफेस ऍप्लिकेशन: थर्मल ग्रीस कव्हरेज आणि संपर्क पृष्ठभागाच्या स्थितीची पुष्टी करा.

यांत्रिक संरचना स्थिरता: फिक्सिंग ताकद आणि एकूण असेंबली अखंडता तपासा.

अंतिम कामगिरी तपासणी

इलेक्ट्रिकल कनेक्शनची स्थिती: विद्युत कनेक्शन स्थितीची पडताळणी करा.

संरचनात्मक सुसंगतता: घटक संरेखन आणि असेंबली स्थिती तपासा.

उष्णता हस्तांतरण पथ स्थिती: थर्मल वहन पथ अखंडतेची तपासणी करा.

कूलिंग आणि हीट डिसिपेशन ऑपरेशन: कूलिंग फंक्शन आणि उष्णता डिसिपेशन ऑपरेशनची पुष्टी करा.

वारंवार विचारले जाणारे तांत्रिक प्रश्न

मी पेल्टियर असेंब्ली कशी माउंट करू?

स्थापनेपूर्वी, संपर्क पृष्ठभाग सपाट आणि स्वच्छ असल्याची खात्री करा. मॉड्यूल आणि संपर्क पृष्ठभागाच्या दरम्यान समान रीतीने थर्मल ग्रीस लावा. सिरेमिक सब्सट्रेटवर जास्त ताण टाळण्यासाठी फिक्सिंग स्क्रू समान रीतीने घट्ट करा.

गरम बाजूला उष्णतेचा अपव्यय होण्यासाठी पुरेशी जागा असावी. खराब थर्मल संपर्क किंवा उष्णता सोडण्याची अपुरी क्षमता कूलिंग कार्यक्षमता कमी करू शकते.

कोणती बाजू गरम आहे आणि कोणती थंड आहे?

थंड बाजू लक्ष्य घटकातील उष्णता शोषून घेते, तर गरम बाजू हीट सिंक आणि पंख्याद्वारे उष्णता सोडते.

स्थापनेदरम्यान:

● कोल्ड साइड कूलिंग आवश्यक असलेल्या घटकाशी जोडते.

● गरम बाजू उष्णतेच्या अपव्यय संरचनेला जोडते.

● उष्मा सिंकभोवती हवेचा प्रवाह अबाधित राहिला पाहिजे.

मला कोणत्या प्रकारच्या वीज पुरवठ्याची आवश्यकता आहे?

वीज पुरवठा निवडलेल्या थर्मोइलेक्ट्रिक कूलिंग मॉड्यूलच्या इलेक्ट्रिकल वैशिष्ट्यांशी जुळला पाहिजे.

शिफारस केलेले विचार:

● स्थिर DC वीज पुरवठा वापरा.

● TEC मॉड्यूल तपशीलासह व्होल्टेज आणि वर्तमान आवश्यकता जुळवा.

● कूलिंग ऑपरेशनवर परिणाम करणारी अस्थिर पॉवर परिस्थिती टाळा.

माझी गरम बाजू सिस्टमला थंड का करत नाही?

सामान्य कारणांमध्ये हे समाविष्ट आहे:

● अपुरी उष्णता सिंक क्षमता

● उष्णता हस्तांतरण पृष्ठभागांमधील खराब संपर्क

● असमान थर्मल ग्रीस अर्ज

● धूळ उष्णता अपव्यय पृष्ठभाग अवरोधित करते

● कूलिंग स्ट्रक्चरची अयोग्य स्थापना

गरम बाजूने हस्तांतरित उष्णता सतत सोडली पाहिजे. उष्णता जमा झाल्यामुळे थंड होण्याचा परिणाम कमी होऊ शकतो.

एक्स-मेरिटा का निवडा

एक्स-मेरिटनमध्ये थर्मोइलेक्ट्रिक मटेरियल, टीईसी घटक आणि एकात्मिक थर्मल असेंब्ली समाविष्ट करणारी उत्पादन क्षमता आहे. उत्पादन प्रणाली थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंटपासून पेल्टियर असेंब्ली एकत्रीकरणापर्यंतच्या संपूर्ण प्रक्रियेस समर्थन देते.

मुख्य उत्पादन क्षमतांमध्ये हे समाविष्ट आहे:

● थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट: टीईसी घटक ऍप्लिकेशन्ससाठी थर्मोइलेक्ट्रिक सामग्री विकसित आणि प्रक्रिया करा.

● पूर्ण असेंब्ली उत्पादन: थर्मोइलेक्ट्रिक चिप्स, सिरॅमिक सब्सट्रेट्स, थर्मल इंटरफेस मटेरियल, हीट ट्रान्सफर ब्लॉक्स, हीट सिंक आणि पंखे पूर्ण झालेल्या कूलिंग असेंब्लीमध्ये एकत्रित करा.

● इन-हाउस प्रोसेसिंग इक्विपमेंट: उत्पादन लाइन टिन डिपिंग फर्नेस, कंपन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, डिस्पेंसिंग मशीन, ऑटोमॅटिक सीलिंग मशीन, रिफ्लो सोल्डरिंग उपकरणे आणि इतर असेंब्ली उपकरणांनी सुसज्ज आहेत.

● मल्टी-स्टेज गुणवत्ता तपासणी: चिप प्लेसमेंट, सिरेमिक सब्सट्रेट बाँडिंग, सोल्डरिंग कनेक्शन, थर्मल इंटरफेस ऍप्लिकेशन आणि अंतिम असेंब्ली कंडिशन चेकसह मुख्य प्रक्रिया नियंत्रित करा.

● थर्मल स्ट्रक्चर डिझाइन क्षमता: विविध उपकरणांच्या एकत्रीकरण आवश्यकतांनुसार उष्णता हस्तांतरण आणि उष्णता विघटन संरचना विकसित करा.

एक्स-मेरिटन उत्पादन अनुभवामध्ये फायबर ऑप्टिक कम्युनिकेशन, औद्योगिक वैद्यकीय उपकरणे, स्मार्ट ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, कंझ्युमर इलेक्ट्रॉनिक्स आणि सेमीकंडक्टर कूलिंग आणि तापमान नियंत्रण आवश्यक असणारी संशोधन उपकरणे समाविष्ट आहेत.
