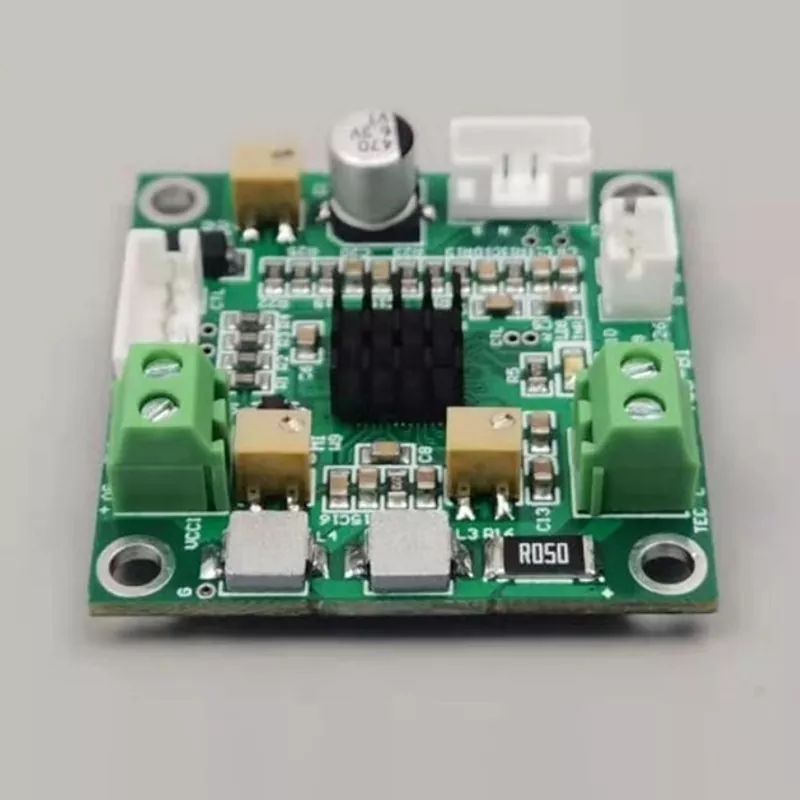

शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक

एक्स-मेरिटन सेमीकंडक्टर थर्मल व्यवस्थापनासाठी थर्मोइलेक्ट्रिक साहित्य, कूलर, एनटीसी घटक आणि तापमान नियंत्रक विकसित करते. शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक शॉर्ट-सायकल PID नियंत्रणासह कॉम्पॅक्ट 34mm x 20mm बोर्ड, 10K NTC तापमान फीडबॅक आणि कमी थर्मल जडत्व असलेल्या सूक्ष्म वस्तूंसाठी TEC आउटपुट नियंत्रण एकत्र करतो. हे 3.0V–5.0V DC वर चालते, +10 ते +40 अंश सेल्सिअसच्या डीफॉल्ट तापमान श्रेणीचे समर्थन करते आणि 25 अंश सेल्सिअसचे फॅक्टरी डीफॉल्ट तापमान असते. तापमान 0.001 डिग्री सेल्सियसच्या निर्दिष्ट तापमान नियंत्रण स्थिरतेसह, W9 पोटेंशियोमीटर किंवा ॲनालॉग इनपुटद्वारे समायोजित केले जाऊ शकते.

प्रमुख वैशिष्ट्ये

शॉर्ट-सायकल PID नियंत्रण

शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक कमी थर्मल जडत्व असलेल्या सूक्ष्म वस्तूंसाठी डिझाइन केलेला शॉर्ट-सायकल PID फीडबॅक दृष्टिकोन वापरतो. पारंपारिक प्रणालींशी संबंधित मोठ्या थर्मल प्रतिसादावर विसंबून न राहता वारंवार सुधारात्मक कृती कंट्रोलरला नियंत्रित ऑब्जेक्टच्या थर्मल स्थितीतील बदलांना प्रतिसाद देण्यास मदत करते.

कॉम्पॅक्ट बोर्ड स्ट्रक्चर

केवळ 34mm x 20mm आणि एकूण 15.5mm उंचीच्या परिमाणेसह, ATC-M1 कॉम्पॅक्ट थर्मल-कंट्रोल असेंब्लीस अनुकूल आहे. त्याचे लहान स्वरूप घटक विशेषतः सूक्ष्म ऑप्टिकल, सेन्सिंग आणि इलेक्ट्रॉनिक संरचनांसाठी संबंधित आहे जेथे उपलब्ध अंतर्गत जागा मर्यादित आहे.

TEC आउटपुट नियंत्रण

नियंत्रक थर्मोइलेक्ट्रिक कूलिंग घटकांसह कार्य करण्यासाठी डिझाइन केलेले आहे. त्याची कमाल TEC करंट 2.5A आहे, तर कमाल TEC व्होल्टेज 5V पुरवठ्यावर 4.3V किंवा 3.3V पुरवठ्यावर 2.5V आहे. या परिभाषित मर्यादा संबंधित TEC प्रणालीसह नियंत्रकाशी जुळण्यासाठी स्पष्ट आधार प्रदान करतात.

तापमान अभिप्राय

तापमान मोजण्यासाठी आणि फीडबॅकसाठी 10K NTC सेन्सर वापरला जातो. निर्दिष्ट तापमान नियंत्रण स्थिरता 0.001 अंश सेल्सिअस आहे, ज्यामध्ये लहान तापमान भिन्नता तापमान-संवेदनशील घटकांच्या कार्य स्थितीवर परिणाम करू शकतात अशा अनुप्रयोगांसाठी आवश्यक अचूकता प्रदान करते.

तांत्रिक डेटा

डिझाइन तुलना

अर्ज क्षेत्रे

1. फोटोनिक्स: एक्स-मेरिटन डिटेक्टर कूलिंगसह फोटोनिक्स अनुप्रयोग ओळखते. कॉम्पॅक्ट कंट्रोलर स्ट्रक्चर आणि तापमान फीडबॅक फंक्शन लहान थर्मोइलेक्ट्रिक कूलिंग असेंब्लीसाठी एक योग्य नियंत्रण घटक प्रदान करते.

2. दूरसंचार: कंपनीच्या अनुप्रयोग श्रेणीमध्ये थर्मल स्थिरीकरण आणि दूरसंचार घटकांचे कूलिंग समाविष्ट आहे. कॉम्पॅक्ट थर्मल मॅनेजमेंट आर्किटेक्चरमध्ये अचूक तापमान नियमन समाविष्ट केले जाऊ शकते.

3. वैद्यकीय उपकरणे: X-Meritan मध्ये PCR ॲम्प्लिफायर्स आणि औषधांमध्ये तापमान-संबंधित अनुप्रयोगांची सूची आहे. तापमान नियंत्रण प्रणालीचा एक महत्त्वाचा भाग आहे जेथे ऑपरेटिंग परिस्थिती नियंत्रित थर्मल वातावरणावर अवलंबून असते.

4. एरोस्पेस सेन्सिंग: कंपनीच्या एरोस्पेस ऍप्लिकेशन्समध्ये बर्फ शोधणारे सेन्सर, हीट फ्लक्स सेन्सर आणि IR सेन्सर्स समाविष्ट आहेत. कॉम्पॅक्ट थर्मल-कंट्रोल घटक तापमान-संवेदनशील सेन्सिंग सिस्टमचा भाग बनू शकतात.

5. ऑटोमोटिव्ह इलेक्ट्रॉनिक्स: X-मेरिटन LiDAR, AR आणि डिटेक्टरसाठी थर्मल स्थिरीकरण देखील ओळखते, ऑटोमोटिव्ह आणि इलेक्ट्रॉनिक सेन्सिंग ऍप्लिकेशन्ससाठी कॉम्पॅक्ट थर्मोइलेक्ट्रिक कंट्रोलची प्रासंगिकता वाढवते. शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक कॉम्पॅक्ट थर्मल-व्यवस्थापन आर्किटेक्चरसाठी विचारात घेतले जाऊ शकते जेथे नियंत्रित ऑब्जेक्टचे थर्मल वस्तुमान लहान असते.

सिस्टम एकत्रीकरण

1. TEC इलेक्ट्रिकल मर्यादा: शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक निर्दिष्ट कमाल व्होल्टेज आणि वर्तमान मूल्यांमध्ये कार्य करतो.

2. तापमान फीडबॅक: 10K NTC इनपुट कंट्रोल सिस्टमसाठी तापमान फीडबॅक पथ प्रदान करते.

3. तापमान श्रेणी: डीफॉल्ट तापमान नियंत्रण श्रेणी +10 ते +40 अंश सेल्सिअस असते, फॅक्टरी डीफॉल्ट सेट तापमान 25 अंश सेल्सिअस असते.

4. आउटपुट सेटिंग्ज: फॅक्टरी डीफॉल्ट कमाल आउटपुट व्होल्टेज 2.0V आहे, तर फॅक्टरी डीफॉल्ट कमाल आउटपुट करंट 1.0A आहे.

5. समायोजन पद्धत: तापमान समायोजन W9 पोटेंशियोमीटरद्वारे केले जाऊ शकते आणि ॲनालॉग तापमान इनपुट देखील समर्थित आहे.

6. उत्पादन कॉन्फिगरेशन: वेगळे कॉन्फिगरेशन आवश्यक असलेल्या ऍप्लिकेशन्ससाठी, X-Meritan म्हणते की उत्पादने रेखाचित्रे किंवा नमुन्यांनुसार तयार केली जाऊ शकतात. सेवा प्रक्रियेमध्ये प्रारंभिक टप्प्यातील संप्रेषण, नमुना पुष्टीकरण आणि पुष्टीकरणानंतर उत्पादन समाविष्ट आहे.

एक्स-मेरिटन क्षमता

ATC-M1 हा X-Meritan च्या थर्मोइलेक्ट्रिक तंत्रज्ञान पोर्टफोलिओचा एक भाग आहे, ज्यामध्ये थर्मोइलेक्ट्रिक साहित्य, थर्मोइलेक्ट्रिक कूलर, TEC असेंब्ली, NTC घटक आणि तापमान नियंत्रक समाविष्ट आहेत. ही उत्पादन रचना तापमान-नियंत्रण मंडळाला थर्मोइलेक्ट्रिक घटक आणि कॉम्पॅक्ट थर्मल-व्यवस्थापन प्रणालींमध्ये वापरल्या जाणाऱ्या सेन्सिंग घटकांशी जोडते.

संपूर्ण थर्मोइलेक्ट्रिक तंत्रज्ञान साखळी

एक्स-मेरिटनच्या क्षमतांमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, मुख्य घटक कस्टमायझेशन आणि उष्मा-विघटन समाधान डिझाइन समाविष्ट आहे. ATC-M1 साठी, ही तांत्रिक व्याप्ती थेट TEC आउटपुट कंट्रोल, NTC तापमान फीडबॅक आणि कॉम्पॅक्ट इलेक्ट्रॉनिक आणि ऑप्टिकल असेंब्लीच्या थर्मल-व्यवस्थापन आवश्यकतांशी संबंधित आहे.

5 प्रमुख अर्ज फील्ड

X-Meritan पाच प्रमुख क्षेत्रांमध्ये अनुप्रयोगांचा अहवाल देते: फायबर ऑप्टिक कम्युनिकेशन्स, औद्योगिक वैद्यकीय उपकरणे, स्मार्ट ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, ग्राहक इलेक्ट्रॉनिक्स आणि संशोधन संस्था. हे अनुप्रयोग क्षेत्र ATC-M1 साठी एक संबंधित तांत्रिक पार्श्वभूमी प्रदान करतात, विशेषत: जेथे कॉम्पॅक्ट थर्मोइलेक्ट्रिक कूलिंग आणि नियंत्रित ऑपरेटिंग तापमान आवश्यक असते.

फॉर्च्युन 500 कंपनी सहकार्य

X-Meritan म्हणते की ते Fortune 500 कंपन्या आणि अनेक राष्ट्रीय प्रमुख प्रयोगशाळांना सहकार्य करते. हा अनुभव विशेष इलेक्ट्रॉनिक आणि थर्मल-व्यवस्थापन प्रणालींमध्ये वापरल्या जाणाऱ्या थर्मोइलेक्ट्रिक घटक आणि तापमान-नियंत्रण तंत्रज्ञानाच्या विकास आणि वापराशी संबंधित आहे.

एकाधिक उत्पादन प्रक्रिया

एक्स-मेरिटनने सूचीबद्ध केलेल्या उत्पादन उपकरणांमध्ये टिन डिपिंग फर्नेस, व्हायब्रेशन स्विंग मोल्ड मशीन, वेल्डिंग मशीन, ओव्हन, डिस्पेंसिंग मशीन, ऑटोमॅटिक सीलिंग मशीन, रिफ्लो सोल्डरिंग उपकरणे आणि पूर्णपणे स्वयंचलित प्रिंटिंग मशीन समाविष्ट आहेत. या उत्पादन प्रक्रिया थर्मोइलेक्ट्रिक-संबंधित घटक आणि इलेक्ट्रॉनिक तापमान-नियंत्रण उत्पादनांच्या उत्पादनास समर्थन देतात.

55% युरोपियन बाजार वितरण

एक्स-मेरिटनने अहवाल दिला आहे की युरोप त्याच्या आंतरराष्ट्रीय बाजारपेठेतील 55% वितरणाचे प्रतिनिधित्व करतो, तर उत्तर अमेरिका 15%, आग्नेय आशिया 15% आणि इतर बाजारपेठ 15% आहे. आंतरराष्ट्रीय अनुप्रयोग पार्श्वभूमी वेगवेगळ्या तांत्रिक वातावरणासाठी थर्मोइलेक्ट्रिक आणि तापमान-व्यवस्थापन उत्पादने पुरवण्याच्या कंपनीच्या अनुभवास समर्थन देते.

6. एकात्मिक थर्मल सोल्यूशन सपोर्ट

वैयक्तिक तापमान-नियंत्रण घटकांच्या पलीकडे, X-Meritan उष्णता-विघटन समाधान डिझाइन आणि उत्पादन निवड समर्थन प्रदान करते. हे शॉर्ट-सायकल पीआयडी असलेल्या ATC-M1 तापमान नियंत्रकाला वेगळ्या नियंत्रण मंडळाऐवजी संबंधित थर्मोइलेक्ट्रिक कूलर, NTC घटक आणि थर्मल-व्यवस्थापन आवश्यकतांसह एकत्रितपणे विचारात घेण्यास अनुमती देते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: ATC-M1 कोणत्या प्रकारचे तापमान सेन्सर वापरते?

उ: तापमान मोजण्यासाठी आणि फीडबॅकसाठी हे 10K NTC तापमान सेन्सर वापरते.

प्रश्न: तापमान नियंत्रण स्थिरता काय आहे?

A: निर्दिष्ट तापमान नियंत्रण स्थिरता 0.001 डिग्री से.

प्रश्न: जास्तीत जास्त TEC प्रवाह किती आहे?

A: कमाल TEC प्रवाह 2.5A आहे.

प्रश्न: कंट्रोलरचा आकार किती आहे?

A: शॉर्ट-सायकल PID सह ATC-M1 तापमान नियंत्रक 34mm x 20mm चा बोर्ड परिमाणे आहे, एकूण उंची 15.5mm आहे.

प्रश्न: डीफॉल्ट तापमान सेटिंग काय आहे?

A: फॅक्टरी डीफॉल्ट सेट तापमान +10 ते +40 अंश सेल्सिअसच्या डीफॉल्ट नियंत्रण श्रेणीसह 25 अंश सेल्सिअस आहे.

प्रश्न: एक्स-मेरिटन रेखाचित्रे किंवा नमुन्यांनुसार उत्पादने विकसित करू शकतात?

उ: होय. एक्स-मेरिटन म्हणते की ते उत्पादनापूर्वी नमुना पुष्टीकरणासह, रेखाचित्रे किंवा नमुन्यांनुसार उत्पादने तयार करू शकतात.
