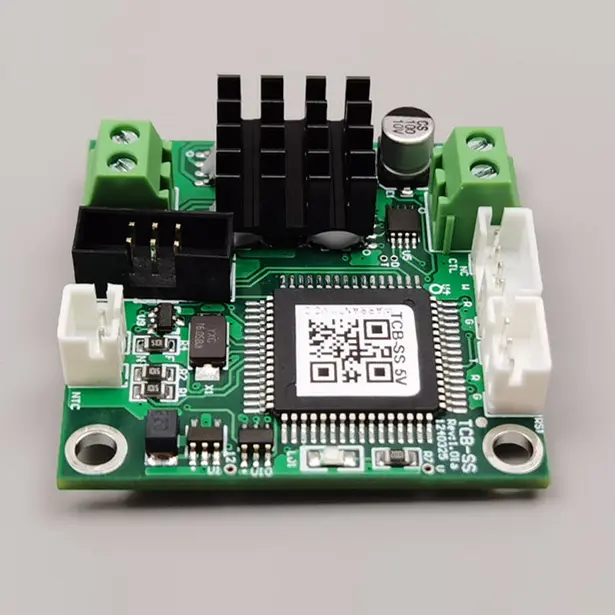

मायक्रो TECs साठी TCB-SA तापमान नियंत्रक

X-Meritan फोटोनिक्स आणि मायक्रोइलेक्ट्रॉनिक पॅकेजिंगच्या कडक कूलिंग गरजा पूर्ण करण्यासाठी मायक्रो TEC साठी कॉम्पॅक्ट TCB-SA तापमान नियंत्रक पुरवते. उच्च-श्रेणी समर्पित TEC व्यवस्थापन IC च्या आसपास बांधलेले, हे बोर्ड मधूनमधून डाळींऐवजी DC-चालित करंट वितरीत करते, पूर्णपणे लहरी-मुक्त थर्मल वातावरण तयार करते. 10kΩ NTC थर्मिस्टर्ससह नेटिव्ह इंटरफेस करण्यासाठी डिझाइन केलेले, TCB-SA −20℃ ते +100℃ पर्यंत विस्तृत नियंत्रण कालावधीमध्ये 0.01℃ अचूकतेसह लक्ष्य तापमान राखते.

थर्मल कंट्रोल आव्हाने सोडवली

पारंपारिक PWM (पल्स विड्थ मॉड्युलेशन) नियंत्रक आक्रमक व्होल्टेज स्विचिंगचा परिचय देतात ज्यामुळे थर्मल सायकलिंग थकवा, इलेक्ट्रिकल आवाज आणि अल्ट्रा-स्मॉल TEC घटकांमध्ये सूक्ष्म-फ्रॅक्चर निर्माण होतात. मायक्रो TECs साठी TCB-SA तापमान नियंत्रक उप-डिग्री स्थिरता लॉक करताना नाजूक मायक्रो-कूलरचे संरक्षण करण्यासाठी मूलभूतपणे भिन्न अभियांत्रिकी दृष्टीकोन घेतो:

सतत डीसी करंट डिलिव्हरी: मायक्रो-TEC ला स्वच्छ, सतत वीज पुरवठा करते. हे थर्मल ग्रेडियंट्स गुळगुळीत करते, संवेदनशील ऑप्टिकल डिटेक्टरमधील उच्च-फ्रिक्वेंसी आवाज काढून टाकते आणि TEC ऑपरेटिंग लाइफ नाटकीयपणे वाढवते.

मायक्रो-थर्मल मास ऑप्टिमायझेशन: लहान उष्मा भारांमध्ये जलद थर्मल प्रतिसादासाठी ऑनबोर्ड पीआयडी अल्गोरिदम स्पष्टपणे ट्यून केले जातात, जलद सेटपॉईंट रॅम्प दरम्यान तीव्र तापमान ओव्हरशूट प्रतिबंधित करते.

सिद्ध लेसर-ग्रेड विश्वासार्हता: उच्च-घनता ऑप्टिकल ट्रान्सीव्हर्स आणि औद्योगिक लेसर डायोड्सवर फील्ड-चाचणी, लाखो ऑपरेटिंग तासांद्वारे सातत्यपूर्ण कॅलिब्रेशन राखून.

लो-प्रोफाइल फूटप्रिंट: कॉम्पॅक्ट फॉर्म फॅक्टर ऑप्टिकल सब-असेंबलीला लागून थेट माउंट करण्याची परवानगी देतो, सिग्नल लीडची लांबी आणि सेन्सर लूप विलंब कमी करतो.

तांत्रिक तपशील

लक्ष्य अनुप्रयोग

• लेझर डायोड स्थिरीकरण फायबर लेसर, पंप लेसर आणि गॅस-सेन्सिंग लेसर डायोड्समध्ये तरंगलांबी प्रवाह आणि ऑप्टिकल पॉवर चढउतार प्रतिबंधित करते.

• उच्च-परिशुद्धता ऑप्टिकल सेन्सर्स कमी-सिग्नल ऑप्टिकल वातावरणात गडद प्रवाह आणि थर्मल आवाज कमी करण्यासाठी फोटोडायोड ॲरे, स्पेक्ट्रोमीटर आणि APDs स्थिर करते.

• सेमीकंडक्टर आणि क्वांटम संशोधन उप-डिग्री अचूकतेची आवश्यकता असलेल्या स्पेस-प्रतिबंधित प्रयोगशाळा चाचणी फिक्स्चरमध्ये सूक्ष्म-स्केल स्पॉट कूलिंग प्रदान करते.

उत्पादन फायदा

समर्पित इन-हाउस मॅन्युफॅक्चरिंग: एसएमटी घटक प्लेसमेंटपासून अंतिम थर्मल चाचणीपर्यंत थेट निरीक्षण युनिट-टू-युनिट सुसंगततेची हमी देते.

ऍप्लिकेशन इंजिनिअरिंग सपोर्ट: आमची टीम थर्मल लूप मॉडेलिंग, सेन्सर प्लेसमेंट ऑप्टिमायझेशन आणि कस्टम सेटपॉईंट प्रोग्रामिंगमध्ये थेट मदत करते.

उच्च कार्यक्षमता आर्किटेक्चर: 90% पेक्षा जास्त पॉवर रूपांतरण कार्यक्षमतेचे वितरण करते, सीलबंद ग्राहक संलग्नकांमध्ये अंतर्गत बोर्ड उष्णता निर्मिती कमी करते.

वारंवार विचारले जाणारे प्रश्न

मानक PWM स्विचिंगच्या तुलनेत मायक्रो TEC साठी सतत पॉवर डिलिव्हरी का महत्त्वाची आहे?

मायक्रो-स्केल TEC मध्ये अत्यंत पातळ घटक क्रॉस-सेक्शन असतात. पीडब्लूएम पॉवर सेमीकंडक्टर जोडप्यांना उष्ण आणि थंड दरम्यान वेगाने सायकल चालवते, ज्यामुळे सीटीई (थर्मल विस्ताराचे गुणांक) विसंगत ताण निर्माण होतो ज्यामुळे जंक्शन कालांतराने खराब होतात. TCB-SA चे सतत DC ड्राइव्ह यांत्रिक सायकलिंग थकवा पूर्णपणे काढून टाकते.

मायक्रो टीईसीसाठी टीसीबी-एसए तापमान नियंत्रक शिपिंगपूर्वी विशिष्ट सेटपॉइंटसाठी पूर्व-कॉन्फिगर केले जाऊ शकते?

होय. फॅक्टरी डीफॉल्ट लक्ष्य 25℃ असताना, X-Meritan तुमच्या ऑप्टिकल पॅकेज आवश्यकतांनुसार उत्पादनादरम्यान फर्मवेअरमध्ये कस्टमाइज्ड डीफॉल्ट तापमान सेट पॉइंट फ्लॅश करू शकते.

या बोर्डसह कोणता तापमान सेन्सर सर्वोत्तम कार्य करतो?

बोर्ड मानक 10kΩ NTC थर्मिस्टर्स (B-value=3950) साठी फॅक्टरी-कॅलिब्रेट केलेले आहे, जे −20∘C ते +100∘C नियंत्रण श्रेणीमध्ये जलद थर्मल प्रतिसाद आणि उच्च संवेदनशीलता देतात.

हा कंट्रोलर द्विदिशात्मक हीटिंग आणि कूलिंगला सपोर्ट करतो का?

होय. विशेष ड्रायव्हर IC सभोवतालच्या तापमानाच्या बदलांची पर्वा न करता ±0.01∘C च्या आत सेटपॉईंट स्थिरता धारण करून सक्रिय कूलिंग आणि हीटिंग दोन्ही प्रदान करण्यासाठी सद्य दिशा व्यवस्थापित करतो.
