एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल अल्ट्रा-थिन टीईसी मॅन्युफॅक्चरिंग का सक्षम करते

एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल झोन-मेल्टिंग पर्यायांपेक्षा वेगळे काय बनवते?

एक्सट्रूझन आणि झोन मेल्टिंग मधील निवड हा केवळ उत्पादन प्राधान्याचा विषय नाही. हे थर्मोइलेक्ट्रिक कूलरसाठी संपूर्ण डाउनस्ट्रीम मॅन्युफॅक्चरिंग वर्कफ्लो ठरवते — वेफर्समध्ये इंगॉट्सचे तुकडे कसे केले जातात, ते वेफर्स किती पातळ असू शकतात, फ्रॅक्चर न होता डायसिंग स्टेजमध्ये किती टिकतात.

उच्च-शुद्धता Bi₂Te₃-आधारित सिंगल क्रिस्टल्स तयार करण्यासाठी झोन ​​वितळणे हे बर्याच काळापासून बेंचमार्क आहे. दिशात्मक घनीकरण प्रक्रिया धान्यांना वाढीच्या अक्षावर संरेखित करते, उत्कृष्ट वाहक गतिशीलता प्रदान करते. तथापि, हे अगदी संरेखन एक संरचनात्मक असुरक्षा निर्माण करते. Bi₂Te₃ क्रिस्टल्स बेसल प्लेनवर सहजपणे फाटतात, याचा अर्थ असा की कटिंग, पातळ करणे आणि असेंब्ली दरम्यान, सामग्री चिपिंग आणि डेलेमिनेशनची शक्यता असते — विशेषतः जेव्हा लक्ष्य जाडी 0.5 मिमीच्या खाली येते.

एक्सट्रूजन प्रक्रिया मूलभूतपणे भिन्न मार्ग घेते. यांत्रिकरित्या मिश्रित किंवा प्री-प्रेस्ड पावडरपासून सुरुवात करून, सामग्रीला भारदस्त तापमानात डाईद्वारे जबरदस्तीने प्लास्टिकच्या विकृतीच्या अधीन केले जाते. ही विकृती केवळ सामग्रीला आकार देत नाही; हे अंतर्गत धान्य आर्किटेक्चरची पुनर्बांधणी करते. याचा परिणाम म्हणजे नियंत्रित क्रिस्टलोग्राफिक पोत असलेले दाट, बारीक शरीर - जे यांत्रिक अखंडता नाटकीयरित्या सुधारत असताना Bi₂Te₃ चे anisotropic वाहतूक फायदे राखून ठेवते.

व्यावहारिक परिणाम लक्षणीय आहे. जेथे झोन-वितळलेल्या इनगॉट्स 1.0-1.5 मिमीच्या पायाच्या उंचीसह मानक TEC मॉड्यूल्समध्ये स्वीकार्य कार्यप्रदर्शन देऊ शकतात, एक्सट्रूजन-उत्पादित साहित्य मॉड्यूल आर्किटेक्चरसाठी दार उघडते जे पूर्वी अव्यवहार्य होते: 0.2 मिमीच्या लेग उंचीसह मायक्रो-TECs, मल्टी-कॅन्सिअस प्री-केड रिंग्ज घटक, आणि फोटोनिक उपकरणांसाठी पातळ-फिल्म-समीप शीतकरण उपाय.

एक्सट्रूजन प्रक्रिया दाट टेक्सचर संरचना कशी तयार करते?

डाउनस्ट्रीम प्रक्रियेत ही सामग्री वेगळ्या पद्धतीने का वागते हे जाणून घेण्यासाठी एक्सट्रूझन दरम्यान मायक्रोस्ट्रक्चरल ट्रान्सफॉर्मेशन समजून घेणे आवश्यक आहे. ही यंत्रणा डायनॅमिक रीक्रिस्टलायझेशनमध्ये रुजलेली आहे - अशी प्रक्रिया जिथे सामग्रीचे विकृतीकरण चालू असताना धान्य न्यूक्लिट होते आणि पुन्हा वाढतात.

प्लास्टिकच्या विकृतीद्वारे धान्य परिष्करण

गरम एक्सट्रूझन दरम्यान, वर्कपीस डायमधून जात असताना तीव्र कातरणेचा ताण अनुभवतो. ही स्ट्रेन एनर्जी डायनॅमिक रिक्रिस्टलायझेशन चालवते, मूळ खडबडीत धान्याच्या संरचनेला परिष्कृत, समतल किंवा किंचित लांबलचक धान्य नेटवर्कसह बदलते. हॉट एक्सट्रूझनद्वारे तयार केलेल्या पी-टाइप Bi₂Te₃-आधारित संयुगेवरील संशोधनाने हे दाखवून दिले आहे की एक्सट्रूझन गती थेट पुनर्संचलन आणि धान्य वाढ यांच्यातील संतुलन नियंत्रित करते. 1.0 मि.मी./मिनिट या नियंत्रित गतीने, कमी कोनातील धान्य सीमांच्या उच्च घनतेसह, सरासरी 1.53 μm इतके सूक्ष्म धान्य आकार प्राप्त केले जाऊ शकते.

या कमी-कोन सीमा गंभीर आहेत. उच्च-कोन सीमांच्या विपरीत, ज्या चार्ज वाहकांना विखुरतात आणि विद्युत चालकता कमी करतात, कमी-कोन सीमा वाहक गतिशीलता टिकवून ठेवतात आणि तरीही फोनॉन स्कॅटरिंगमध्ये योगदान देतात - ज्यामुळे जाळीच्या थर्मल चालकता दडपल्या जातात. हे ड्युअल फंक्शन म्हणजे एक्सट्रुडेड मटेरिअलला भरीव यांत्रिक शक्ती मिळवून झोन-वितळलेल्या समकक्षांशी स्पर्धात्मक थर्मोइलेक्ट्रिक कामगिरी राखण्यास अनुमती देते.

पोत नियंत्रण आणि ॲनिसोट्रॉपी व्यवस्थापन

Bi₂Te₃ एक स्तरित सामग्री आहे आणि त्याचे थर्मोइलेक्ट्रिक गुणधर्म जोरदार ॲनिसोट्रॉपिक आहेत. विमानातील दिशा (c-अक्षावर लंब) क्रॉस-प्लेन दिशेपेक्षा जास्त वाहक गतिशीलता प्रदर्शित करते. एक्सट्रूजन प्रोसेसिंग सी-अक्षला एक्सट्रूजन दिशेला प्राधान्याने संरेखित करून, फायबर टेक्सचर म्हणून ओळखले जाणारे तयार करून या ॲनिसोट्रॉपीचे शोषण करते.

टेक्सचरची डिग्री अभिमुखता घटक F द्वारे परिमाणित केली जाते, जी 0 (यादृच्छिक) ते 1 (पूर्णपणे संरेखित) पर्यंत असते. एक्सट्रूझन तापमान आणि गतीच्या काळजीपूर्वक नियंत्रणाद्वारे, p-प्रकार सामग्रीमध्ये 0.28-0.41 ची F मूल्ये प्राप्त झाली आहेत. एन-टाइप Bi₂Te₃ साठी, प्रारंभिक इन-प्लेन टेक्सचरसह एक्सट्रूझन दिशा संरेखित केल्याने टेक्सचर डिग्री किमान दुप्पट होते, 263 सेमी²V⁻¹s⁻¹ आणि पॉवर फॅक्टर 47.3 μWcm⁻².

अंतर्गत संरचनांची तुलना

यांत्रिक गुणधर्म TEC मॉड्यूलचा किमान आकार का ठरवतात

थर्मोइलेक्ट्रिक कूलर डिझाइनमध्ये, मॉड्यूल किती लहान होऊ शकते यावर एक साधा संबंध नियंत्रित करतो: किमान पायाची उंची सामग्रीच्या यांत्रिक सामर्थ्याद्वारे मर्यादित असते. एक थर्मोइलेक्ट्रिक पाय जो त्याच्या क्रॉस-सेक्शनल क्षेत्रासाठी खूप पातळ आहे तो सोल्डरिंग, डाइसिंग किंवा थर्मल सायकलिंग दरम्यान फ्रॅक्चर होईल. ही एक सैद्धांतिक चिंतेची बाब नाही - ही TEC लघुकरणातील प्राथमिक अडचण आहे.

एक्सट्रूजन प्रक्रिया थेट या निर्बंधांना संबोधित करते. धान्याचा आकार परिष्कृत करून आणि उच्च-घनता विस्थापनांचा परिचय करून, झोन-वितळलेल्या सामग्रीच्या तुलनेत एक्सट्रूझन संकुचित आणि कातरणे दोन्ही लक्षणीयरीत्या वाढवते.

एन-टाइप आणि पी-टाइप मेकॅनिकल प्रॉपर्टी प्रोफाइल

ही मूल्ये सामान्यत: पातळ-चिप प्रक्रियेसाठी आवश्यक असलेल्या महत्त्वपूर्ण फरकाचे प्रतिनिधित्व करतात. संदर्भासाठी, हॉट-एक्सट्रूडेड पी-टाइप Bi₂Te₃-आधारित संयुगे 189–226 MPa पर्यंत पोहोचलेल्या संकुचित शक्तींसह आणि 126-139 MPa ची झुकण्याची ताकद एक्सट्रूजन परिस्थितीनुसार नोंदवली गेली आहे. हे वर्धित गुणधर्म म्हणजे फ्रॅक्चरशिवाय 100 × 100 × 200 μm³ इतके लहान आकारमान असलेले मायक्रोपार्टिकल्स कट करणे शक्य होते.

थर्मल सायकलिंग विश्वसनीयता

यांत्रिक शक्ती थर्मल सायकलिंग अंतर्गत दीर्घकालीन विश्वासार्हता देखील नियंत्रित करते. जेव्हा TEC मॉड्युल चालते, तेव्हा थर्मोइलेक्ट्रिक पाय वारंवार गरम आणि थंड होण्याचा अनुभव घेतात. धान्याच्या सीमा कमकुवत बिंदू म्हणून काम करतात जेथे मायक्रोक्रॅक न्यूक्लिट आणि प्रसार करू शकतात. एक्सट्रूझनद्वारे तयार केलेली सूक्ष्म-दाणेदार, घनतेने बांधलेली रचना झोन-वितळलेल्या सामग्रीच्या क्लीवेज-प्रवण क्रिस्टल स्ट्रक्चरपेक्षा थर्मल तणाव अधिक समानतेने वितरीत करते, चक्रीय थकवा प्रतिकार सुधारते.

0.2 मिमी थ्रेशोल्ड: अल्ट्रा-थिन चिप फॅब्रिकेशन सक्षम करणे

थर्मोइलेक्ट्रिक सामग्रीवर 0.2 मिमी जाडीची प्रक्रिया करण्याची क्षमता ही केवळ उत्पादनाची उत्सुकता नाही - हे कॉम्पॅक्ट कूलिंग उपकरणांच्या नवीन पिढीमागील सक्षम तंत्रज्ञान आहे. या जाडीवर, थर्मोइलेक्ट्रिक लेगमध्ये उंची-ते-रुंदीचे गुणोत्तर असते जे विशिष्ट घटक भूमितींसाठी 1:1 पर्यंत पोहोचते, म्हणजे असेंबली दरम्यान संरचनात्मक भार वाकण्याऐवजी मुख्यतः संकुचित असतो.

या जाडीच्या शासनासाठी तीन घटक एक्सट्रूझन प्रक्रिया सक्षम करतात.

कमी क्लीव्हेज संवेदनशीलता

झोन-वितळलेले Bi₂Te₃ बेसल प्लेनवर सहजपणे क्लीव्ह होतात. जेव्हा वेफर अंदाजे 0.5 मिमीच्या खाली पातळ केले जाते, तेव्हा अगदी किरकोळ हाताळणीचा ताण देखील संपूर्ण घटकामध्ये पसरलेल्या क्लीव्हेज क्रॅकला सुरुवात करू शकतो. एक्सट्रूझन प्रक्रिया चुकीचे दाणे आणि क्रॅकच्या प्रसारास विचलित करणाऱ्या कमी कोनाच्या सीमांचा परिचय करून या क्लीव्हेज मार्गात व्यत्यय आणते. परिणाम म्हणजे अशी सामग्री जी डायसिंग, पिक-अँड-प्लेस असेंब्ली आणि आपत्तीजनक फ्रॅक्चरशिवाय सोल्डरिंगचा यांत्रिक गैरवापर सहन करू शकते.

सातत्यपूर्ण डायसिंगसाठी नियंत्रित पोत

बहु-घटक TEC मॉड्यूल्समध्ये, प्रत्येक पायामध्ये जवळजवळ समान विद्युत आणि थर्मल वैशिष्ट्ये असणे आवश्यक आहे. जर टेक्सचर ओरिएंटेशन घटकानुसार बदलत असेल, तर मॉड्यूलचे कूलिंग कार्यप्रदर्शन अप्रत्याशित होते. एक्सट्रूझन त्यांच्या लांबीच्या बाजूने एकसमान पोत असलेले इंगॉट तयार करते, हे सुनिश्चित करते की एकाच पिंडातील वेगवेगळ्या स्थानांवरून कापलेले घटक सुसंगत गुणधर्म प्रदर्शित करतात. बहु-स्टेज TEC कॉन्फिगरेशनमध्ये ही सुसंगतता विशेषतः महत्वाची आहे, जेथे शेकडो घटक थर्मल बॅलन्समध्ये कार्य करतात.

प्रक्रिया उपकरणे सुसंगतता

एक्सट्रुडेड सामग्रीची यांत्रिक शक्ती देखील डाउनस्ट्रीम उपकरणांच्या निवडीवर परिणाम करते. सामग्री चिपिंगला प्रतिकार करत असल्याने, उत्पादक वेफरिंग आणि डाइसिंग दरम्यान उच्च फीड दर वापरू शकतात, प्रक्रिया वेळ आणि खर्च कमी करतात. त्याचप्रमाणे, स्वयंचलित पिक-अँड-प्लेस सिस्टीम तुटण्याच्या कमी जोखमीसह पातळ घटक हाताळू शकतात, उच्च-थ्रूपुट असेंबली लाइन सक्षम करतात.

एक्सट्रुडेड थर्मोइलेक्ट्रिक सामग्रीची मागणी करणारे अनुप्रयोग

एक्सट्रूजनचे तांत्रिक फायदे अनेक ऍप्लिकेशन डोमेनमध्ये मूर्त फायद्यांमध्ये रूपांतरित होतात जेथे पातळ, विश्वासार्ह थर्मोइलेक्ट्रिक घटक आवश्यक असतात.

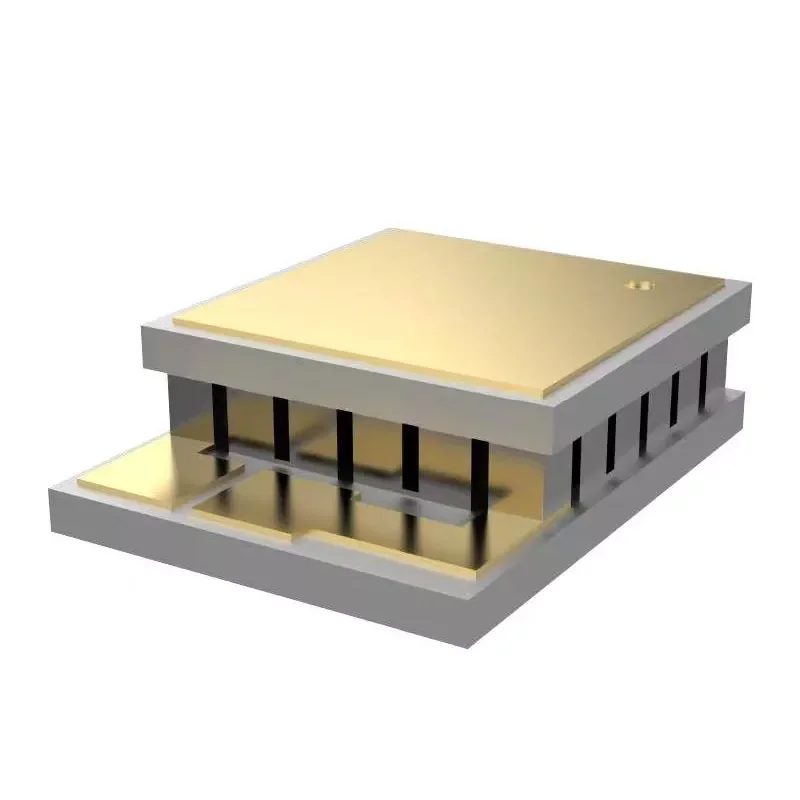

ऑप्टिकल कम्युनिकेशन आणि लेसर डायोड कूलिंग

ऑप्टिकल ट्रान्ससीव्हर्स आणि लेसर डायोड हे तापमान-संवेदनशील असतात. तरंगलांबी प्रवाह, कमी उत्पादन शक्ती आणि प्रवेगक ऱ्हास हे सर्व अपर्याप्त थर्मल नियंत्रणामुळे होते. 5G ऑप्टिकल मॉड्यूल्समध्ये, उदाहरणार्थ, थर्मोइलेक्ट्रिक कूलरने मिलिमीटरमध्ये मोजल्या जाणाऱ्या पॅकेजेसमध्ये बसवताना लेसर चिप तापमान घट्ट सहनशीलतेमध्ये राखले पाहिजे.

0.2 मिमी पातळ-चिप क्षमता या गरजेचे थेट समर्थन करते. हॉट-एक्सट्रुडेड Bi₂Te₃-आधारित थर्मोइलेक्ट्रिक सामग्री ऑप्टिकल मॉड्यूल ऍप्लिकेशन्समध्ये प्रमाणित केली गेली आहे, ज्यामुळे कम्युनिकेशन्स, लेसर आणि इन्फ्रारेड सिस्टममध्ये एकीकरण करण्याच्या संभाव्यतेसह प्रभावी फोटोनिक-चिप तापमान नियंत्रण प्रदर्शित केले गेले आहे. सामग्रीची उच्च संकुचित शक्ती हे सुनिश्चित करते की थर्मोइलेक्ट्रिक पाय ट्रान्सीव्हर उत्पादनात वापरल्या जाणाऱ्या सोल्डरिंग आणि असेंबली प्रक्रियेत टिकून राहतात, जेथे थर्मल विस्ताराच्या विसंगतीमुळे कमकुवत सामग्री फ्रॅक्चर होईल.

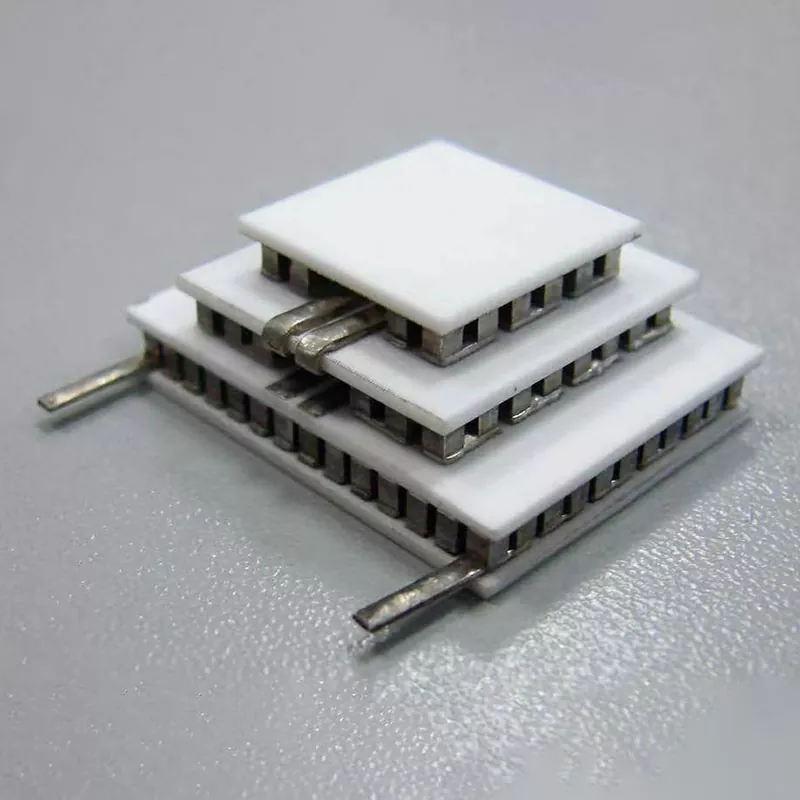

मल्टी-स्टेज TEC संरचना

मल्टी-स्टेज थर्मोइलेक्ट्रिक कूलर तापमानातील फरक साध्य करण्यासाठी थर्मोइलेक्ट्रिक घटकांचे अनेक स्तर स्टॅक करतात जे एका टप्प्यापर्यंत पोहोचू शकत नाहीत. प्रत्येक अतिरिक्त टप्पा उष्णता पंपिंग क्षमता आणि साध्य करण्यायोग्य ΔT वाढवतो, परंतु नवीन यांत्रिक आव्हाने देखील सादर करतो. उच्च टप्प्यातील घटक पातळ असले पाहिजेत आणि त्यांनी खालच्या टप्प्यातील घटकांसह कार्यप्रदर्शन सातत्य राखले पाहिजे.

अंदाजे 140 K पर्यंत कमी तापमानात कार्यरत सॉलिड-स्टेट मल्टी-स्टेज कूलरसाठी थर्मोइलेक्ट्रिक पाय तयार करण्यासाठी एक्सट्रूजन तंत्रज्ञान विशेषतः लागू केले गेले आहे. एक्सट्रूडेड मटेरियलचे यांत्रिक गुणधर्म — विशेषत: जवळून पॅक केलेल्या मल्टीलेअर स्ट्रक्चर्सच्या असेंब्ली दरम्यान फ्रॅक्चरला त्याचा प्रतिकार — या कॅस्केड डिझाईन्स मॅनफ बनवतात.

वैद्यकीय आणि प्रयोगशाळा तापमान नियंत्रण

थर्मोइलेक्ट्रिक कूलर वैद्यकीय रेफ्रिजरेशन सिस्टम, प्रयोगशाळा उपकरणे आणि संशोधन उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जातात जेथे अचूक तापमान नियमन महत्त्वपूर्ण आहे. ऍप्लिकेशन्समध्ये डायग्नोस्टिक उपकरणांमध्ये अभिकर्मक स्थिरता राखण्यापासून ते विश्लेषणात्मक उपकरणांमध्ये नमुना तापमान नियंत्रित करण्यापर्यंतचा समावेश आहे.

या सेटिंग्जमध्ये, थर्मोइलेक्ट्रिक सामग्रीने थर्मल कार्यक्षमता आणि दीर्घकालीन विश्वासार्हता दोन्ही प्रदान करणे आवश्यक आहे. एक्सट्रुडेड Bi₂Te₃-Sb₂Te₃ साहित्य आवश्यक संयोजन देतात: खोलीच्या तापमानाजवळ थर्मोइलेक्ट्रिक कार्यप्रदर्शन झोन-वितळलेल्या सामग्रीशी तुलना करता येते, यांत्रिक टिकाऊपणासह जे हजारो थर्मल चक्रांमध्ये स्थिर ऑपरेशन सुनिश्चित करते.

औद्योगिक आणि सेमीकंडक्टर थर्मल व्यवस्थापन

मोठ्या-व्यासाचे एक्सट्रूडेड इंगॉट्स — 35 मिमी पर्यंत व्यास आणि 120 मिमी किंवा 240 मिमी लांबीमध्ये उपलब्ध आहेत — जेथे मोठ्या थंड घटकांची आवश्यकता असेल तेथे औद्योगिक TEC उत्पादन सेवा देतात. अनुप्रयोगांमध्ये सेमीकंडक्टर उपकरणे, इलेक्ट्रॉनिक कूलिंग सिस्टम आणि औद्योगिक तापमान नियंत्रण उपकरणांमध्ये स्थानिकीकृत थर्मल व्यवस्थापन समाविष्ट आहे. एक्स्ट्रुजन प्रक्रियेची स्केलेबिलिटी उत्पादकांना खंडांमध्ये इंगॉट्स तयार करण्यास अनुमती देते जी सिंगल-क्रिस्टल वाढीच्या पद्धतींसह अव्यवहार्य असेल.

इनगॉट पासून मॉड्यूल पर्यंत: उत्पादन क्षमता आणि गुणवत्ता नियंत्रण

एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल तयार करण्यासाठी एकात्मिक मॅन्युफॅक्चरिंग दृष्टीकोन आवश्यक आहे ज्यामध्ये सामग्रीची तयारी, एक्सट्रूझन प्रक्रिया, एलिमेंट फॅब्रिकेशन आणि मॉड्यूल असेंब्ली समाविष्ट आहे. प्रत्येक स्टेजला सूक्ष्म संरचनात्मक वैशिष्ट्ये राखण्यासाठी नियंत्रित करणे आवश्यक आहे जे एक्सट्रूड सामग्रीला त्यांचे कार्यप्रदर्शन फायदे देतात.

साहित्य तयार करणे आणि बाहेर काढणे

प्रक्रिया Bi₂Te₃-Sb₂Te₃ सॉलिड सोल्यूशन रचना तयार करण्यापासून सुरू होते, इच्छित वाहक प्रकार आणि एकाग्रता प्राप्त करण्यासाठी स्टोइचियोमेट्री आणि डोपेंट पातळीचे काळजीपूर्वक नियंत्रण. तयार केलेली सामग्री नंतर नियंत्रित तापमान आणि ताण दर परिस्थितीत एकत्रित केली जाते आणि बाहेर काढली जाते. एक्सट्रूजन पॅरामीटर्स — तापमान, गती आणि घट प्रमाण — धान्य आकार, पोत तीव्रता आणि दोष घनता निर्धारित करतात, या सर्वांचा थर्मोइलेक्ट्रिक आणि यांत्रिक गुणधर्मांवर प्रभाव पडतो.

घटक प्रक्रिया आणि विधानसभा

एक्सट्रूझननंतर, वेफरिंग, डायसिंग आणि पृष्ठभाग तयार करून थर्मोइलेक्ट्रिक घटकांमध्ये पिंडावर प्रक्रिया केली जाते. एक्सट्रूडेड मटेरियलची वर्धित यांत्रिक शक्ती आक्रमकपणे 0.2 मिमी पर्यंत पातळ होण्यास आणि उच्च उत्पन्नासह अचूक डायसिंग करण्यास परवानगी देते. घटक नंतर मेटालाइज्ड, सोल्डर आणि मॉड्यूलमध्ये एकत्र केले जातात. गुणवत्तेच्या पडताळणीमध्ये मितीय तपासणी, विद्युत मालमत्तेचे मापन आणि थर्मल कामगिरी चाचणी यांचा समावेश होतो.

उत्पादन उपकरणे

एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल आणि मॉड्यूल्ससाठी संपूर्ण उत्पादन लाइनमध्ये हे समाविष्ट आहे:

• टिन बुडविण्याची भट्टी: घटकांच्या टोकांच्या सोल्डर कोटिंगसाठी
• कंपन स्विंग मोल्ड मशीन: अचूक घटक स्थितीसाठी
• वेल्डिंग मशीन: इलेक्ट्रिकल इंटरकनेक्शनसाठी
• ओव्हन: उपचार आणि थर्मल उपचारांसाठी
• डिस्पेंसिंग मशीन: ॲडहेसिव्ह ऍप्लिकेशनसाठी
• स्वयंचलित सीलिंग मशीन: मॉड्यूल एन्कॅप्सुलेशनसाठी
• कटिंग मशीन: वेफरिंग आणि डायसिंगसाठी
• सॉलिडिफिकेशन मशीन: सोल्डर संयुक्त निर्मितीसाठी
• रिफ्लो सोल्डरिंग उपकरणे: उच्च-विश्वसनीय सोल्डरिंगसाठी
• पूर्णपणे स्वयंचलित छपाई मशीन: मेटलायझेशन पॅटर्नसाठी
