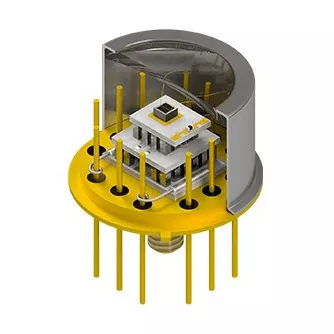

X-Meritan अचूक इलेक्ट्रॉनिक्समधील थर्मल अडथळ्यांचे निराकरण करण्यासाठी थर्मोइलेक्ट्रिक कूलरसह विशेष सानुकूलित शीर्षलेख तयार करते. मायक्रो पेल्टियर मॉड्युल, कस्टम हेडर आणि थर्मिस्टर्स एकाच सब-असेंबलीमध्ये एकत्रित केल्याने, हे सोल्यूशन सेंद्रीय गोंद किंवा द्रव लूपशिवाय थेट स्पॉट कूलिंग प्रदान करते. हे लेसर डायोड्स, APDs आणि सेन्सर्सना तरंगलांबी प्रवाह आणि आवाजापासून संरक्षण करते.
ऑप्टिकल आणि मायक्रोइलेक्ट्रॉनिक पॅकेजिंगमध्ये पारंपारिक डिस्क्रिट TEC माउंटिंग उच्च थर्मल संपर्क प्रतिकार, हर्मेटिक पॅकेजेसमध्ये चिकटून बाहेर पडण्याचा धोका आणि जटिल मॅन्युअल असेंब्लीचा परिचय देते. थर्मोइलेक्ट्रिक कूलरसह एक्स-मेरिटनचे कस्टमाइज्ड हेडर मायक्रो पेल्टियर मॉड्यूल्स, कस्टम हेडर बेस आणि थर्मल सेन्सर एकाच उप-असेंबलीमध्ये एकत्रित करून या पॅकेजिंग अडथळ्यांना थेट दूर करतात:
1. हर्मेटिक एन्क्लोजरमध्ये शून्य आउटगॅसिंग: सर्व मायक्रो-TECs हेडर्सवर कंडक्टिव्ह इपॉक्सीऐवजी गोल्ड-टिन (AuSn) युटेक्टिक सोल्डरिंगचा वापर करून माउंट केले जातात, ज्यामुळे अस्थिर सेंद्रिय संयुगे ऑप्टिकल खिडक्या धुण्यापासून किंवा लेसर फॅसट दूषित होण्यापासून रोखतात.
2. कमी इंटरफेस थर्मल रेझिस्टन्स: TEC घटकाला थेट पॅकेज हेडर सब्सट्रेटवर सोल्डरिंग केल्याने एक धातूचा थर्मल मार्ग उपलब्ध होतो, जंक्शन-टू-केस थर्मल रेझिस्टन्स (Rth) कमी होतो.

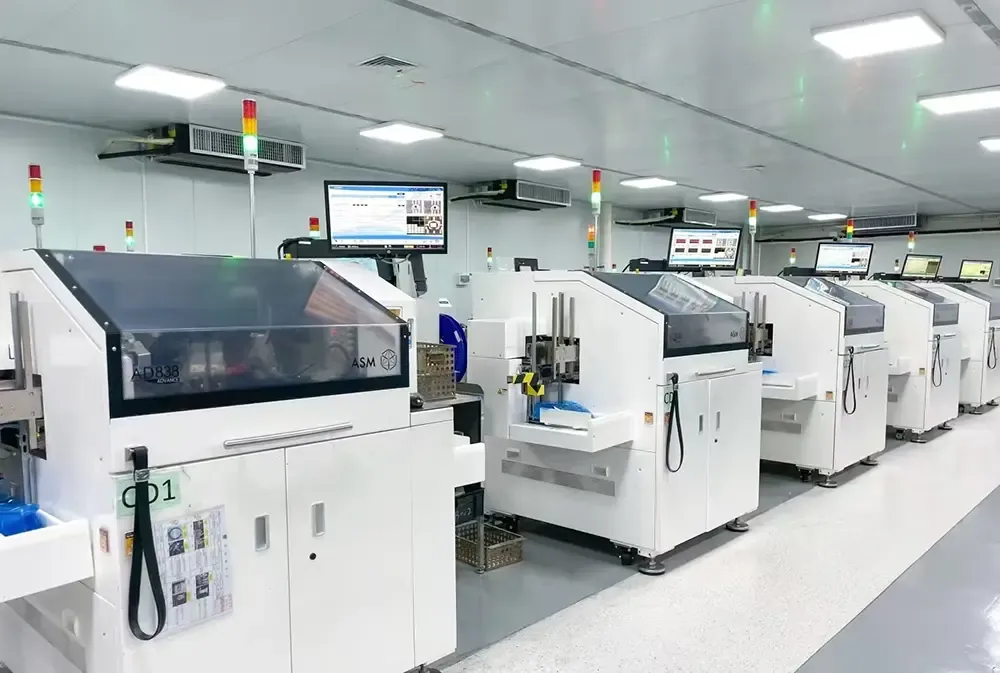

3. नियंत्रित इनर्ट असेंब्ली: डाय प्लेसमेंट, वायर बाँडिंग आणि प्राथमिक सीलिंग स्वयंचलित अक्रिय वायू वातावरणात ऑक्सिडेशन आणि अंतर्गत ओलावा ट्रॅपिंग दूर करण्यासाठी होते.
4. उच्च यांत्रिक घनता: मालकीचे एक्सट्रूडेड मटेरियल वापरून, 0.2 मिमी इतके पातळ सूक्ष्म घटक TO‑46 किंवा सूक्ष्म बटरफ्लाय पॅकेजेस सारख्या प्रतिबंधित निवासस्थानांमध्ये पॅक केले जाऊ शकतात.
5. लवचिक वितरण स्वरूप: अर्ध-तयार शीर्षलेख (ग्राहक डाय-अटॅच आणि वायर बाँडिंगसाठी पूर्व-बंधित TEC तयार) किंवा आपल्या डाउनस्ट्रीम पॅकेजिंग लाइन आवश्यकतांनुसार पूर्णपणे सीलबंद उप-असेंबली म्हणून वितरित केले.
ऑर्डर करण्यासाठी इंजिनिअर केलेले, थर्मोइलेक्ट्रिक कूलर्स असेंब्लीसह प्रत्येक सानुकूलित शीर्षलेख तुमच्या ऑप्टिकल किंवा IC लेआउटशी अचूक जुळतात:
• हेडर पॅकेज शैली: TO‑39, TO‑8, TO‑3, TO‑46, 14‑पिन बटरफ्लाय (BTF), BOX पॅकेजेस किंवा कस्टम कॉपर/सिरेमिक हेडर.
• सबस्ट्रेट्स आणि प्लेटिंग: गोल्ड वायर बाँडिंगसाठी कोवर, कॉपर-टंगस्टन (CuW), AlN/ सिरेमिक इलेक्ट्रोप्लेटेड Au ओव्हर Ni लेयर्ससह.
• TEC स्टेजिंग आणि भूमिती: एकल-स्टेज मायक्रो-मॉड्यूल मध्यम, किंवा बहु-स्टेज पिरॅमिड स्ट्रक्चर्स डीप कूलिंग आवश्यकतांसाठी (ΔT>70∘C).
• एकात्मिक फीडबॅक सेन्सर्स: घट्ट बंद-लूप नियंत्रणासाठी कोल्ड सब्सट्रेटला लागून पृष्ठभाग-माउंट केलेले NTC थर्मिस्टर किंवा PT100/PT1000 RTDs.
• इलेक्ट्रिकल इंटरफेस: कस्टम लीड पिन संख्या, पिन ॲरे पिच, लीडची लांबी आणि वायर बाँडिंग पॅड व्यवस्था.
TOSA/ROSA ट्रान्सीव्हर्स, EMLs, पंप लेसर आणि DWDM घटकांसाठी तरंगलांबी स्थिरीकरण.
हिमस्खलन फोटोडायोड्स (APD) आणि स्पंदित लेसर डायोड्ससाठी थर्मल कंट्रोल चढ-उतार वातावरणाच्या अधीन आहे.
मायक्रोफ्लुइडिक पीसीआर, स्पेक्ट्रोस्कोपी आणि बायो-चिप सेन्सरमध्ये सब-मिलीमीटर तापमान नियमन.
हाय-पॉवर ICs, नाईट-व्हिजन फोकल प्लेन ॲरे (FPA) आणि गॅस ॲनालिसिस डिटेक्टरसाठी स्पॉट कूलिंग.
पॅकेज हेडर, मायक्रो-टीईसी आणि तापमान सेन्सर इंजिनीयर केलेले आहेत आणि एकच उप-विधानसभा म्हणून एकत्रित केले आहेत.
इन-हाउस एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल अल्ट्रा-थिन आणि मल्टी-स्टेज TEC डिझाइनसाठी अपवादात्मक यांत्रिक शक्ती प्रदान करते.
युटेक्टिक बाँडिंग आणि इनर्ट वातावरण वायर बाँडिंग दीर्घकालीन विश्वासार्हता आणि शून्य आउटगॅसिंग सुनिश्चित करतात.
थर्मल सिम्युलेशन आणि सानुकूल टूलिंगपासून नमुना प्रोटोटाइपिंग आणि पूर्ण-प्रमाणात उत्पादन करण्यासाठी पूर्ण अभियांत्रिकी समर्थन.
A: प्री-इंटिग्रेटेड हेडर तुमच्या सुविधेतील मॅन्युअल TEC-टू-हेडर सोल्डरिंग काढून टाकते, फॅक्टरी-चाचणी केलेल्या युटेक्टिक बाँडची अखंडता सुनिश्चित करते आणि तुमच्या हर्मेटिक पॅकेजमध्ये शून्य आउटगॅसिंगची हमी देते.
उ: होय. बहुतेक ग्राहक प्री-बॉन्डेड TEC आणि वायर बाँडिंग पॅडसह अर्ध-तयार शीर्षलेख ऑर्डर करतात. तुम्ही तुमच्या मानक डाई अटॅच, गोल्ड वायर बाँडिंग आणि लिड सीलिंग ऑपरेशन्स थेट आमच्या उप-असेंबलीवर करू शकता.
A: Extruded Bi2Te3 सामग्रीमध्ये लक्षणीय उच्च यांत्रिक शक्ती आणि सूक्ष्म-धान्य संरचना आहेत, ज्यामुळे अति-पातळ TEC घटक (0.2 मिमी पर्यंत) उच्च-ताण पॅकेजिंग प्रक्रियेदरम्यान क्रॅक न करता कापता येतात.
A: तुमचा लक्ष्यित उष्णता भार (Qc), आवश्यक तापमान भिन्नता (ΔT), संलग्नक शैली किंवा CAD मॉडेल, सभोवतालचे तापमान श्रेणी आणि इलेक्ट्रिकल ड्रायव्हिंग मर्यादा प्रदान करा. आमची अभियांत्रिकी टीम थर्मल फिट आणि आउटपुट प्रस्तावित शीर्षलेख रेखाचित्रांची गणना करेल.
