X-Meritan अल्ट्रा-कॉम्पॅक्ट आकारासह TCB-SS तापमान नियंत्रक तयार करते आणि मायक्रो टीईसी ऍप्लिकेशनसाठी डिझाइन केलेले आहे जेथे बोर्ड स्पेस, तापमान स्थिरता आणि नियंत्रित TEC आउटपुट यांचा एकत्रितपणे विचार करणे आवश्यक आहे. TCB-SS एका लहान कंट्रोल बोर्डवर तापमान सेन्सिंग आणि TEC ड्रायव्हिंग एकत्रित करते, ज्यामुळे फीडबॅक-आधारित तापमान नियंत्रण लूपद्वारे मायक्रो TEC चे नियमन केले जाऊ शकते.
कंट्रोलरची रचना सामान्य-उद्देश तापमान नियंत्रण आर्किटेक्चरऐवजी कॉम्पॅक्ट बोर्ड फॉरमॅटमध्ये केली जाते. हे डीफॉल्ट तापमान संवेदन इनपुट म्हणून 10K NTC सेन्सर वापरते आणि 3A च्या कमाल TEC करंटसह 4.5V च्या डीफॉल्ट TEC व्होल्टेजला समर्थन देते, ज्यामुळे बोर्ड सूक्ष्म थर्मल व्यवस्थापन प्रणालीसाठी योग्य होतो.
|
बोर्ड सप्लाय व्होल्टेज (DC) |
5V ±10% |
|
आउटपुट कार्यक्षमता |
>94% |
|
टीईसी व्होल्टेज |
4.5V (डीफॉल्ट) |
|
TEC वर्तमान |
3A (जास्तीत जास्त) |
|
तापमान नियंत्रण सेन्सर |
10K NTC (डीफॉल्ट B मूल्य: 3950) |
|
तापमान नियंत्रण अचूकता |
०.०१° |
|
तापमान अचूकता सेट करा |
०.०१° |
|
तापमान नियंत्रण मापन श्रेणी |
-60°C ते +170°C |
|
तापमान श्रेणी नियंत्रित करा |
-20°C ते +100°C |
|
डीफॉल्ट फॅक्टरी सेटिंग |
२५° से |
10K NTC तापमानातील बदल ओळखते आणि कंट्रोलरला सिग्नल पाठवते.
कंट्रोलर मापन केलेल्या तापमानाची लक्ष्य मूल्याशी तुलना करतो आणि PID नियंत्रणाद्वारे मायक्रो TEC आउटपुटचे नियमन करतो.
सतत आउटपुट केवळ साध्या चालू/बंद स्विचिंगवर अवलंबून न राहता ऑपरेशन दरम्यान TEC ड्राइव्ह समायोजित करते.

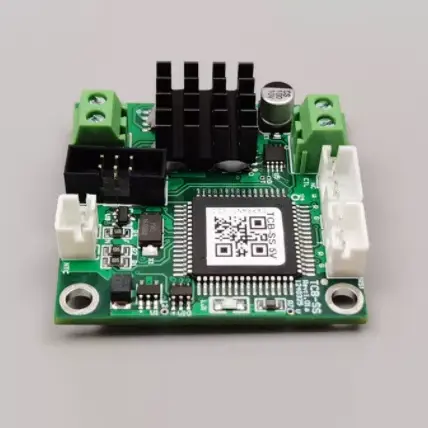

4 सेमी × 4 सेमी × 1.28 सेमी, अल्ट्रा-कॉम्पॅक्ट आकारासह TCB-SS तापमान नियंत्रक आणि मायक्रो टीईसीसाठी डिझाइन केलेले, मर्यादित इंस्टॉलेशन स्पेस असलेल्या मायक्रो टीईसी सिस्टमसाठी डिझाइन केलेले आहे.
कंट्रोलर 0.01°C तापमान नियंत्रण अचूकता आणि 0.01°C सेट तापमान अचूकता अचूक थर्मल नियमन प्रदान करतो.
94% पेक्षा जास्त आउटपुट कार्यक्षमतेसह, कंट्रोलर कॉम्पॅक्ट तापमान नियंत्रण प्रणालींमध्ये कार्यक्षम TEC ड्रायव्हिंग प्रदान करतो.
डीफॉल्ट TEC व्होल्टेज 4.5V आहे, कमाल TEC प्रवाह 3A सह, सुसंगत मायक्रो TEC अनुप्रयोगांसाठी.
डीफॉल्ट सेन्सर 3950 च्या बी-व्हॅल्यूसह 10K NTC आहे, जो कंट्रोल लूपसाठी तापमान फीडबॅक प्रदान करतो.
तापमान नियंत्रण मापन श्रेणी -60°C ते +170°C आहे, तर निर्दिष्ट नियंत्रण तापमान श्रेणी -20°C ते +100°C आहे.
बिल्ट-इन फंक्शन्समध्ये ओव्हरकरंट, ओव्हरव्होल्टेज, तापमान मर्यादा आणि टीईसी ओपन/शॉर्ट सर्किट डिटेक्शन यांचा समावेश आहे जे ऑपरेशन दरम्यान कंट्रोलर आणि कनेक्ट केलेल्या टीईसीचे परीक्षण करतात.
|
आयटम |
मानक कॉन्फिगरेशन |
|
TEC प्रकार |
मायक्रो टीईसी |
|
टीईसी व्होल्टेज |
4.5V डीफॉल्ट |
|
TEC चालू |
3A कमाल |
|
तापमान सेन्सर |
10K NTC |
|
NTC B-मूल्य |
3950 डीफॉल्ट |
|
बोर्ड पुरवठा |
5V ±10% DC |
|
नियंत्रण श्रेणी |
-20°C ते +100°C |
इंटिग्रेशन करण्यापूर्वी, TEC इलेक्ट्रिकल आवश्यकता, NTC वैशिष्ट्ये, लक्ष्य तापमान आणि बोर्ड पुरवठा कंट्रोलरच्या वैशिष्ट्यांनुसार तपासले जावे.
TCB-SS तापमान नियंत्रक अल्ट्रा-कॉम्पॅक्ट आकारासह आणि मायक्रो TECs साठी डिझाइन केलेले ऑप्टिकल मॉड्यूल्ससाठी कॉम्पॅक्ट तापमान नियंत्रण प्रदान करते जेथे स्थिर थर्मल परिस्थिती आवश्यक असते.
कॉम्पॅक्ट ऑप्टिकल सिस्टीममध्ये लेसर डायोडचे तापमान नियंत्रित करण्यासाठी ते सुसंगत मायक्रो टीईसी चालवू शकते.
कॉम्पॅक्ट कंट्रोलर प्रयोगशाळेतील उपकरणांसाठी योग्य आहे ज्यांना मर्यादित इंस्टॉलेशन स्पेसमध्ये मायक्रो TEC-आधारित तापमान नियमन आवश्यक आहे.
TCB-SS कॉम्पॅक्ट डायग्नोस्टिक उपकरणांमध्ये तापमान नियंत्रणास समर्थन देते जेथे बोर्ड आकार आणि थर्मल नियमन हे महत्त्वपूर्ण डिझाइन घटक आहेत.
तापमान-संवेदनशील इन्फ्रारेड डिटेक्टर आणि सीसीडी सेन्सरच्या तापमान नियमनासाठी कंट्रोलरला मायक्रो टीईसी सिस्टमसह एकत्रित केले जाऊ शकते.
A1: अल्ट्रा-कॉम्पॅक्ट आकारासह TCB-SS तापमान नियंत्रक आणि मायक्रो TEC साठी डिझाइन केलेले मायक्रो TEC ऍप्लिकेशनसाठी डिझाइन केलेले आहे. कनेक्ट केलेले TEC निर्दिष्ट 4.5V डीफॉल्ट TEC व्होल्टेज आणि 3A कमाल वर्तमान विरुद्ध तपासले पाहिजे.
A2: डीफॉल्ट तापमान सेन्सिंग कॉन्फिगरेशन 3950 च्या B-व्हॅल्यूसह 10K NTC आहे. प्रोजेक्ट स्पेसिफिकेशन दरम्यान इतर सेन्सर आवश्यकतांची पुष्टी केली पाहिजे.
A3: तापमान नियंत्रण मापन श्रेणी -60°C ते +170°C आहे, तर निर्दिष्ट नियंत्रण तापमान श्रेणी -20°C ते +100°C आहे. मापन श्रेणी तापमान संवेदन क्षमता दर्शवते, तर नियंत्रण श्रेणी निर्दिष्ट तापमान नियमन श्रेणी परिभाषित करते.
A4: बोर्ड पुरवठा व्होल्टेज 5V ±10% DC आहे. सिस्टीमने योग्य उर्जा स्त्रोत प्रदान केला पाहिजे जो या निर्दिष्ट इनपुट श्रेणीमध्ये राहील.
A5: 4.5V च्या डीफॉल्ट TEC व्होल्टेजसह, कमाल निर्दिष्ट TEC प्रवाह 3A आहे. वास्तविक कनेक्ट केलेले TEC त्याच्या इलेक्ट्रिकल आवश्यकता आणि नियंत्रक मर्यादांनुसार निवडले जावे.
A6: निर्दिष्ट तापमान नियंत्रण अचूकता 0.01°C आहे आणि सेट तापमान अचूकता देखील 0.01°C म्हणून निर्दिष्ट केली आहे.
A7: कंट्रोलरमध्ये ओव्हरकरंट संरक्षण, ओव्हरव्होल्टेज संरक्षण, तापमान मर्यादित करणे आणि TEC ओपन-सर्किट आणि शॉर्ट-सर्किट शोध समाविष्ट आहे.
