कस्टम थर्मोइलेक्ट्रिक कूलर असेंबली: अचूक तापमान नियंत्रणासाठी अभियांत्रिकी मार्गदर्शक

थर्मोइलेक्ट्रिक कूलर असेंब्ली काय आहेत आणि ते कसे कार्य करतात

थर्मोइलेक्ट्रिक कूलर असेंब्ली अर्धसंवाहक गोळ्यांच्या संग्रहापेक्षा जास्त असते. ही एक संपूर्ण थर्मल मॅनेजमेंट उपप्रणाली आहे जी थर्मोइलेक्ट्रिक मटेरियल, इलेक्ट्रिकल इंटरकनेक्ट्स, सिरेमिक सब्सट्रेट्स, थर्मल इंटरफेस आणि बऱ्याचदा इलेक्ट्रॉनिक्सला अचूकतेने उष्णता हलविण्यासाठी डिझाइन केलेल्या पॅकेजमध्ये समाकलित करते. या असेंब्ली कसे कार्य करतात — आणि त्यांचे घटक कसे परस्परसंवाद करतात — हे समजून घेणे अभियंत्यांना स्पेस-अवरोधित, कंपन-संवेदनशील किंवा अचूक-गंभीर उपकरणांमध्ये थर्मल सोल्यूशन्स निर्दिष्ट करणाऱ्यांसाठी आवश्यक आहे.

असेंबली फॉर्ममध्ये पेल्टियर प्रभाव

जेव्हा दोन भिन्न अर्धसंवाहक पदार्थांनी तयार केलेल्या सर्किटमधून थेट प्रवाह वाहतो तेव्हा एक जंक्शन उष्णता शोषून घेतो तर दुसरा ती सोडतो. ही उलट करता येणारी घटना, ज्याला पेल्टियर इफेक्ट म्हणून ओळखले जाते, प्रत्येक थर्मोइलेक्ट्रिक कूलिंग असेंब्लीचे ऑपरेटिंग तत्त्व तयार करते. सध्याची दिशा उलट केल्याने गरम आणि थंड बाजूंची अदलाबदल होते, एकच असेंब्ली नियंत्रणाच्या गरजेनुसार कूलिंग किंवा हीटिंग प्रदान करण्यास सक्षम करते.

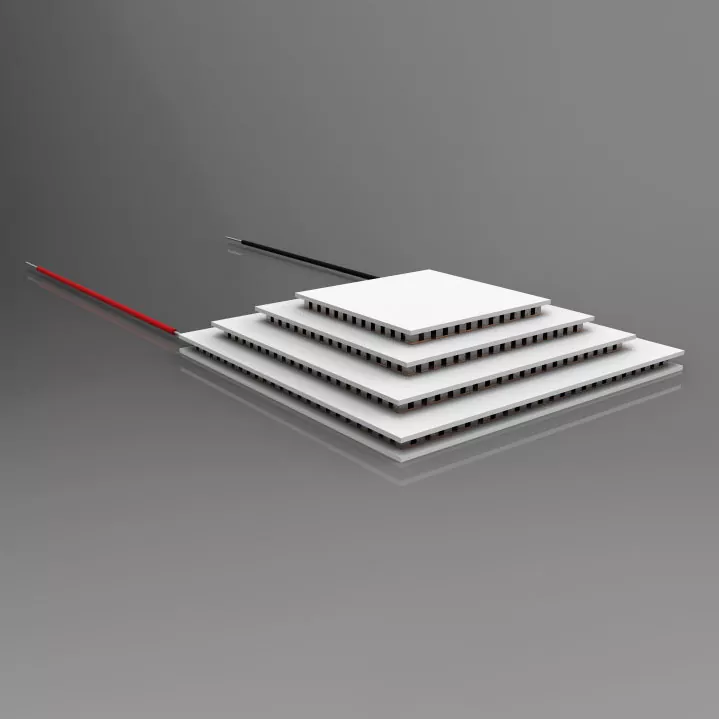

प्रॅक्टिकल असेंब्लीमध्ये, डझनभर ते शेकडो पी-टाइप आणि एन-टाइप सेमीकंडक्टर पेलेट्स इलेक्ट्रिकली सिरीजमध्ये आणि थर्मलली समांतर मध्ये व्यवस्थित केले जातात. गोळ्यांना सिरेमिक सब्सट्रेट्समध्ये सँडविच केले जाते जे इलेक्ट्रिकल इन्सुलेशन प्रदान करताना उष्णता चालवतात. मेटल ट्रेस आणि सोल्डर जॉइंट्स गोळ्यांना सतत सर्किटमध्ये जोडतात. आवश्यक कूलिंग क्षमतेनुसार पूर्ण झालेली असेंब्ली काही चौरस मिलिमीटर इतकी लहान किंवा अनेक चौरस सेंटीमीटर इतकी मोठी असू शकते.

मटेरियल ते मॉड्यूल ते असेंबली

सामग्री, मॉड्यूल आणि असेंब्लीमधील फरक महत्त्वाचा आहे. थर्मोइलेक्ट्रिक मटेरियल हे कच्चे सेमीकंडक्टर संयुगे आहेत — एक्सट्रुडेड इंगॉट्स, स्लाइस किंवा पेलेट्स — जे पेल्टियर प्रभाव प्रदर्शित करतात. मॉड्यूल, ज्याला टीईसी म्हणतात, त्यात इलेक्ट्रिकल कनेक्शनसह सिरेमिक प्लेट्समध्ये एकत्रित केलेल्या या गोळ्यांचा समावेश असतो. असेंबली ऍप्लिकेशन-विशिष्ट घटक जोडते: माउंटिंग हार्डवेअर, थर्मल इंटरफेस मटेरियल, हीट सिंक, पंखे, तापमान सेन्सर, कंट्रोल इलेक्ट्रॉनिक्स आणि ओलावा आणि दूषित होण्यापासून संरक्षण करण्यासाठी सीलिंग किंवा एन्केप्सुलेशन.

या स्तरित प्रगतीचा अर्थ असा आहे की असेंब्ली स्तरावरील कार्यप्रदर्शन केवळ थर्मोइलेक्ट्रिक मटेरियलच्या आंतरिक गुणधर्मांवर अवलंबून नाही तर एकत्रीकरणादरम्यान घेतलेल्या प्रत्येक इंटरफेस, जॉइंट आणि पॅकेजिंग निर्णयांवर देखील अवलंबून असते. खराब थर्मल इंटरफेससह जोडलेली एक उत्कृष्ट सामग्री ऑप्टिमाइझ केलेल्या असेंबलीसह सामान्य सामग्री कमी करेल. म्हणूनच पुरवठादार जे भौतिक विकास आणि असेंब्ली उत्पादन या दोन्हींवर नियंत्रण ठेवतात ते एकाकीपणाऐवजी अंतिम अनुप्रयोगाच्या संदर्भात कामगिरीचे मूल्यांकन करू शकतात.

मॉडर्न असेंब्लीच्या मागे मुख्य मटेरियल सिस्टम

बिस्मथ टेल्युराइड (Bi₂Te₃) आणि त्याच्याशी संबंधित मिश्रधातू जवळच्या खोली-तापमान थर्मोइलेक्ट्रिक शीतकरणासाठी प्रबळ सामग्री प्रणाली आहेत. या कुटुंबात, Bi₂Te₃-Sb₂Te₃ रचना मोठ्या प्रमाणात P-प्रकार घटकांसाठी वापरल्या जातात, तर Bi₂Te₃-Bi₂Se₃ रचना N-प्रकारच्या भूमिका देतात. विशिष्ट रचना, डोपिंग पातळी आणि प्रक्रिया मार्ग विद्युत चालकता, सीबेक गुणांक आणि थर्मल चालकता निर्धारित करतात जे शेवटी असेंबली कार्यप्रदर्शन नियंत्रित करतात.

एक्सट्रुडेड मटेरियल आणि उच्च-दाब विकृती

उच्च-दाब प्लास्टिक विकृती एक्सट्रूजन सुधारित आंतरग्रॅन्युलर बाँडिंगसह दाट, टेक्सचर थर्मोइलेक्ट्रिक सामग्री तयार करते. ही रचना नंतरच्या कटिंग आणि पातळ करण्याच्या ऑपरेशन्सना समर्थन देते, ज्यामुळे घटकांची रचना आणि उत्पादन परिस्थितीनुसार घटकांची जाडी 0.2 मिमी पर्यंत प्रक्रिया केली जाऊ शकते. एक्सट्रूझन प्रक्रियेत 25 मिमी, 30 मिमी किंवा 35 मिमी व्यासाचे आणि 120 मिमी किंवा 240 मिमी लांबीचे इंगॉट्स मिळतात, जे वेगवेगळ्या स्लाइसिंग आणि मशीनिंग आवश्यकतांसाठी लवचिकता प्रदान करतात.

या बाहेर काढलेल्या सामग्रीसाठी विद्युत चालकता सामान्यत: 870 ते 1430 Ω⁻¹·cm⁻¹ पर्यंत असते, एक विंडो जी विविध मॉड्यूल डिझाइन आणि ड्राइव्ह इलेक्ट्रॉनिक्स सामावून घेते. अंतिम मटेरियल ग्रेड, घटक भूमिती आणि प्रक्रिया परिस्थिती विशिष्ट थर्मोइलेक्ट्रिक कूलर डिझाइन आणि त्याच्या इच्छित अनुप्रयोगानुसार निर्धारित केल्या जातात, केवळ कॅटलॉग वैशिष्ट्यांद्वारे निश्चित केल्या जात नाहीत.

पातळ घटक क्षमता

पातळ थर्मोइलेक्ट्रिक घटक तयार करण्याच्या क्षमतेचा असेंबली डिझाइनवर थेट परिणाम होतो. पातळ घटक संपूर्ण मॉड्यूलमध्ये थर्मल प्रतिकार कमी करतात, प्रतिसादाची गती सुधारतात आणि अधिक कॉम्पॅक्ट फॉर्म घटक सक्षम करतात. तथापि, पातळ घटक यांत्रिक हाताळणी, सोल्डरिंग आणि इंटरफेस स्थिरतेवर कठोर आवश्यकता लादतात. प्रक्रियेदरम्यान चिपिंग आणि क्रॅकिंगला प्रतिकार करणारी सामग्री संरचना विश्वसनीय पातळ-घटक असेंब्ली साध्य करण्यासाठी आवश्यक आहे.

यांत्रिक आणि थर्मल गुणधर्म जे महत्त्वाचे आहेत

थर्मोइलेक्ट्रिक मटेरियल केवळ इलेक्ट्रिकल आणि थर्मल भारच नव्हे तर असेंबली, माउंटिंग आणि थर्मल सायकलिंगच्या यांत्रिक ताणांमध्ये देखील टिकून राहणे आवश्यक आहे. संकुचित शक्ती, कातरणे सामर्थ्य, लवचिक मॉड्यूलस आणि थर्मल विस्तार वर्तन हे सर्व घटक हजारो ऑपरेटिंग तासांमध्ये त्याची अखंडता राखतात की नाही यावर प्रभाव पाडतात.

सामर्थ्य आणि लवचिक गुणधर्म

पी-प्रकार आणि एन-प्रकार सामग्री भिन्न यांत्रिक वैशिष्ट्ये प्रदर्शित करतात. एक्सट्रुडेड Bi₂Te₃-Sb₂Te₃ सिस्टीममध्ये, P-प्रकारची सामग्री साधारणतः 54.0 MPa ची संकुचित शक्ती आणि 16.0 MPa ची कातरणे सामर्थ्य दर्शवते, तर N-प्रकार सामग्री 66.0 MPa संकुचित आणि 21.0 MPa शीअरपर्यंत पोहोचते. यंगची मापांक मूल्ये — P-प्रकारासाठी 47.0 GPa आणि N-प्रकारासाठी 42.0 GPa — माउंटिंग आणि थर्मल विस्तारादरम्यान ताण वितरण नियंत्रित करणारी कडकपणा दर्शवतात.

दोन्ही प्रकारांसाठी पॉसॉनचे प्रमाण अंदाजे 0.30 आहे, याचा अर्थ असा की अक्षीय कम्प्रेशन अंदाजे गुणोत्तराने पार्श्व विस्तार निर्माण करते. सिरेमिक सब्सट्रेट फ्रॅक्चर न करता किंवा सेमीकंडक्टर पेलेट्स क्रॅक केल्याशिवाय असेंब्ली सहन करू शकतील अशा माउंटिंग प्रेशरची गणना करताना ही माहिती महत्त्वपूर्ण आहे.

थर्मल विस्ताराचे गुणांक

थर्मोइलेक्ट्रिक मटेरियल, सोल्डर जॉइंट्स आणि सिरेमिक सब्सट्रेट्स यांच्यातील थर्मल एक्सपेन्शन न जुळणे हे दीर्घकालीन ऱ्हासाचे प्राथमिक चालक आहे. थर्मल विस्ताराचे गुणांक (CTE) तापमान आणि एक्सट्रूजन अक्षाच्या सापेक्ष दिशेने बदलते. −25°C वर, एन-टाइप मटेरियल एक्सट्रूज़न दिशेच्या बाजूने 10.2 × 10⁻⁶/K वर विस्तारते आणि 12.5 × 10⁻⁶/K वर विस्तारते, तर P-प्रकार सामग्री 10.6 × 10⁻⁶/K आणि 10.8 × 10⁻⁶/K आणि 10.8 × 10⁻⁶/K दर्शवते. +150°C वर, ही मूल्ये N-प्रकारासाठी 15.5 × 10⁻⁶/K आणि 18.3 × 10⁻⁶/K आणि P-प्रकारासाठी 15.8 × 10⁻⁶/K आणि 19.9 × 10⁻⁶/K पर्यंत वाढतात.

ही मूल्ये सोल्डर मिश्रधातूंची निवड, अनुरूप इंटरफेसची रचना आणि दिलेल्या असेंब्लीसाठी स्वीकार्य थर्मल सायकलिंग श्रेणीची माहिती देतात. स्टॅकमधील सर्व सामग्रीमध्ये CTE जुळवल्याने सांध्यावरील कातरणे कमी होते आणि ऑपरेशनल लाइफ वाढते.

संपूर्ण उद्योगांमध्ये अर्ज डोमेन

कॉम्पॅक्ट फॉर्म फॅक्टर आणि आधुनिक असेंब्लींच्या सॉलिड-स्टेट ऑपरेशनमुळे उल्लेखनीयपणे वैविध्यपूर्ण उद्योगांमध्ये दत्तक घेण्यास चालना मिळाली आहे. प्रत्येक ऍप्लिकेशन आकार, वीज वापर, तापमान श्रेणी आणि पर्यावरण संरक्षण यावर अनन्य मर्यादा घालते, परंतु हलणारे भाग नसणे आणि इलेक्ट्रॉनिक पद्धतीने हीटिंग आणि कूलिंग दरम्यान स्विच करण्याची क्षमता या सर्वांचा फायदा होतो.

फायबर ऑप्टिक कम्युनिकेशन्स

ऑप्टिकल मॉड्युल्स आणि लेसर घटक तापमान भिन्नतेसाठी संवेदनशील असतात कारण उत्सर्जन तरंगलांबी जंक्शन तापमानासह बदलते. ड्रिफ्टचा काही अंश देखील लेसरला त्याच्या निर्दिष्ट चॅनेलच्या बाहेर ढकलू शकतो. थर्मोइलेक्ट्रिक असेंब्ली स्थानिक तापमान स्थिरीकरण प्रदान करते जे सभोवतालच्या चढउतारांमध्ये तरंगलांबी अचूकता राखते, दाट तरंगलांबी-विभाग मल्टिप्लेक्सिंग आणि हाय-स्पीड ऑप्टिकल ट्रान्समिशनला समर्थन देते.

वैद्यकीय आणि औद्योगिक उपकरणे

वैद्यकीय निदान साधने, विश्लेषणात्मक उपकरणे आणि औद्योगिक प्रक्रिया नियंत्रण प्रणालींना सहसा कॉम्पॅक्ट उपकरण संरचनांमध्ये नियंत्रित तापमान परिस्थिती आवश्यक असते. पॉलिमरेझ चेन रिएक्शन (पीसीआर) थर्मोसायकलर्स, उदाहरणार्थ, डीएनए वाढवण्यासाठी वेगवान आणि अचूक तापमान सायकलिंगवर अवलंबून असतात. सॉलिड-स्टेट थर्मोइलेक्ट्रिक तंत्रज्ञान बहु-वेल प्लेट्समध्ये एकसमानता राखून, यांत्रिक रेफ्रिजरेशन जुळू शकत नाही असे हीटिंग आणि कूलिंग दर सक्षम करते.

स्मार्ट ऑटोमोटिव्ह इलेक्ट्रॉनिक्स

ऑटोमोटिव्ह इलेक्ट्रॉनिक प्रणाली कॉम्पॅक्ट स्पेसमध्ये आणि बदलत्या पर्यावरणीय परिस्थितीत कार्य करतात. LiDAR सेन्सर्स, कॅमेरा मॉड्यूल्स आणि रडार सिस्टममध्ये सर्व घटक असतात ज्यांचे कार्यप्रदर्शन तापमानानुसार बदलते. थर्मोइलेक्ट्रिक असेंब्ली निवडलेल्या घटकांसाठी विकसित केल्या जाऊ शकतात जेथे स्थानिकीकृत थर्मल व्यवस्थापन आवश्यक आहे, लेसर डायोड आणि इमेज सेन्सर स्थिर करणे आणि ऑप्टिकल अलाइनमेंटमध्ये अडथळा आणणारे कंपन सुरू न करता अत्यंत अंडर-हूड तापमान बदलांविरुद्ध.

ग्राहक इलेक्ट्रॉनिक्स

कॉम्पॅक्ट इलेक्ट्रॉनिक उत्पादनांमध्ये पारंपारिक कूलिंग स्ट्रक्चर्ससाठी मर्यादित जागा असते. थर्मोइलेक्ट्रिक तंत्रज्ञान यांत्रिक हलविलेल्या भागांशिवाय स्थानिक तापमान व्यवस्थापन प्रदान करते, ज्यामुळे ते पोर्टेबल कूलिंग डिव्हाइसेस, उच्च-कार्यक्षमता संगणकीय घटक आणि वेअरेबल थर्मल रेग्युलेशन सिस्टमसाठी योग्य बनते. थर्मोइलेक्ट्रिक असेंब्लीचे कमी ऑपरेटिंग व्होल्टेज बॅटरी पॅक किंवा वाहन इलेक्ट्रिकल सिस्टममधून थेट पॉवरिंग करण्यास अनुमती देते.

संशोधन आणि प्रयोगशाळा उपकरणे

संशोधन उपकरणांमध्ये वारंवार अनुप्रयोग-विशिष्ट तापमान आवश्यकता असते ज्या मानक कूलिंग सोल्यूशन्स पूर्ण करू शकत नाहीत. थर्मोइलेक्ट्रिक कॉन्फिगरेशन्स आवश्यक ऑपरेटिंग परिस्थिती आणि उपकरणांच्या संरचनेशी जुळवून घेता येतात, मग ते डिटेक्टर ॲरेसाठी सब-ॲम्बियंट कूलिंग, ऑप्टिकल प्रयोगांसाठी स्थिर तापमान नियंत्रण किंवा सामग्री संशोधनासाठी जलद थर्मल सायकलिंगची गरज असो.

सानुकूल असेंब्लीसाठी डिझाइन विचार

जेव्हा मानक मॉड्यूल विशिष्ट थर्मल व्यवस्थापन आर्किटेक्चरच्या आवश्यकता पूर्ण करत नाहीत, तेव्हा सानुकूल असेंब्ली आवश्यक बनतात. डिझाईन प्रक्रिया अर्ज आवश्यकतांच्या सखोल पुनरावलोकनाने सुरू होते आणि व्हॉल्यूम उत्पादनापूर्वी सामग्रीची निवड, घटक डिझाइन, असेंबली कॉन्फिगरेशन आणि नमुना मूल्यांकनाद्वारे पुढे जाते. सानुकूल असेंब्ली निर्दिष्ट करण्यासाठी तांत्रिक प्रश्नांच्या परिभाषित संचाची स्पष्ट उत्तरे आवश्यक आहेत.

टीईसी निवडीसाठी आवश्यक माहिती

जेव्हा असेंबली विद्यमान उपकरणाच्या संरचनेशी जुळली पाहिजे तेव्हा रेखाचित्र किंवा भौतिक संदर्भ देखील मौल्यवान आहे. नवीन प्रकल्पांसाठी, असेंबली कॉन्फिगरेशन अंतिम होण्यापूर्वी तांत्रिक आवश्यकतांचे पुनरावलोकन केले जाते, हे सुनिश्चित करून की सामग्रीची निवड, घटक भूमिती आणि थर्मल व्यवस्थापन धोरण इच्छित ऑपरेटिंग परिस्थितींशी संरेखित आहे.

विकास प्रक्रिया प्रवाह

सानुकूल विकास सामान्यत: संरचित अनुक्रमाचे अनुसरण करतो जो सामग्री निवड, घटक डिझाइन, असेंब्ली कॉन्फिगरेशन, मूल्यमापन आणि उत्पादनाद्वारे अनुप्रयोग पुनरावलोकनापासून पुढे जातो. या प्रगतीमुळे व्हॉल्यूम मॅन्युफॅक्चरिंगसाठी वचनबद्ध होण्यापूर्वी तांत्रिक जोखीम ओळखणे आणि त्यांचे निराकरण करणे शक्य होते. विद्यमान घटकांसाठी, एक रेखाचित्र किंवा भौतिक संदर्भ पुनरुत्पादन किंवा सुधारणेसाठी आधार म्हणून वापरला जाऊ शकतो. नवीन डिझाईन्ससाठी, पुनरावलोकन प्रक्रिया आवश्यकता स्थापित करते ज्या पुढील प्रत्येक निर्णयाचे मार्गदर्शन करतील.

विचार करतानाथर्मोइलेक्ट्रिक कूलर असेंब्लीसानुकूल अनुप्रयोगासाठी, अभियंत्यांनी उप-परिवेश ऑपरेशन आवश्यक आहे की नाही हे देखील मूल्यांकन केले पाहिजे. जेव्हा मॉड्यूल कॉन्फिगरेशन, थर्मल लोड, हॉट-साइड कंडिशन आणि कंट्रोल सिस्टम आवश्यक श्रेणीसाठी योग्य असते तेव्हा 0°C पेक्षा कमी तापमान साध्य करता येते. या ऍप्लिकेशन्समध्ये कंडेन्सेशन व्यवस्थापन गंभीर बनते, ज्यासाठी इन्सुलेशन, सीलिंग किंवा ड्रेनेज तरतुदी आवश्यक असतात.

गुणवत्ता, उत्पादन आणि अनुपालन

असेंबली गुणवत्ता सामग्रीच्या सुसंगततेवर तसेच सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, इलेक्ट्रिकल कनेक्शन, सीलिंग आणि तपासणी दरम्यान प्रक्रिया नियंत्रणावर अवलंबून असते. यापैकी कोणत्याही टप्प्यावरील दोष थर्मल कार्यप्रदर्शन, विद्युत विश्वासार्हता किंवा दीर्घकालीन स्थिरतेशी तडजोड करू शकतो. थर्मोइलेक्ट्रिक असेंब्लीसाठी उत्पादन सुविधांमध्ये उत्पादन क्रमाच्या प्रत्येक टप्प्यासाठी विशेष उपकरणे समाविष्ट आहेत.

उत्पादन क्षमता

• सातत्यपूर्ण संयुक्त गुणवत्तेसाठी स्वयंचलित सोल्डरिंग आणि रीफ्लो प्रक्रिया
• थर्मल इंटरफेस आणि सीलिंग सामग्रीसाठी अचूक वितरण
• पातळ-घटक कॉन्फिगरेशनसाठी कटिंग आणि पातळ करणे ऑपरेशन्स
• ओलावा संरक्षणासाठी सीलिंग आणि क्यूरिंग सिस्टम
• इलेक्ट्रिकल इंटरकनेक्टसाठी प्रिंटिंग आणि संबंधित असेंब्ली ऑपरेशन्स
• शिपमेंटपूर्वी कामगिरीची पडताळणी करण्यासाठी तपासणी आणि चाचणी सुविधा

मानके आणि दस्तऐवजीकरण

ISO 9001:2015 खालील गुणवत्ता व्यवस्थापन प्रणाली सातत्यपूर्ण उत्पादन आणि सतत सुधारणांसाठी एक फ्रेमवर्क प्रदान करते. RoHS आणि REACH अनुपालन माहिती लागू उत्पादने आणि कॉन्फिगरेशनसाठी उपलब्ध आहे, पुरवठा केलेल्या सामग्री किंवा असेंब्लीनुसार निश्चित केलेल्या विशिष्ट दस्तऐवजांसह. ही मानके विशेषतः वैद्यकीय, ऑटोमोटिव्ह आणि ग्राहक इलेक्ट्रॉनिक्स अनुप्रयोगांसाठी महत्त्वाची आहेत जिथे नियामक आवश्यकता कठोर आहेत आणि शोधण्यायोग्यता आवश्यक आहे.

एक्स-मेरिटनऑप्टिकल, वैद्यकीय, औद्योगिक, ऑटोमोटिव्ह, इलेक्ट्रॉनिक आणि संशोधन अनुप्रयोगांमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, घटक कस्टमायझेशन आणि असेंबली डिझाइनला समर्थन देते. एकात्मिक दृष्टीकोन अंतिम ऍप्लिकेशनच्या संबंधात सामग्रीच्या कार्यक्षमतेचे मूल्यांकन करण्यास अनुमती देते, मानक पुरवठा आणि रेखाचित्रे, प्रोटोटाइप किंवा ऍप्लिकेशन वैशिष्ट्यांवर आधारित सानुकूलित सोल्यूशन्स दोन्हीचे समर्थन करते.
