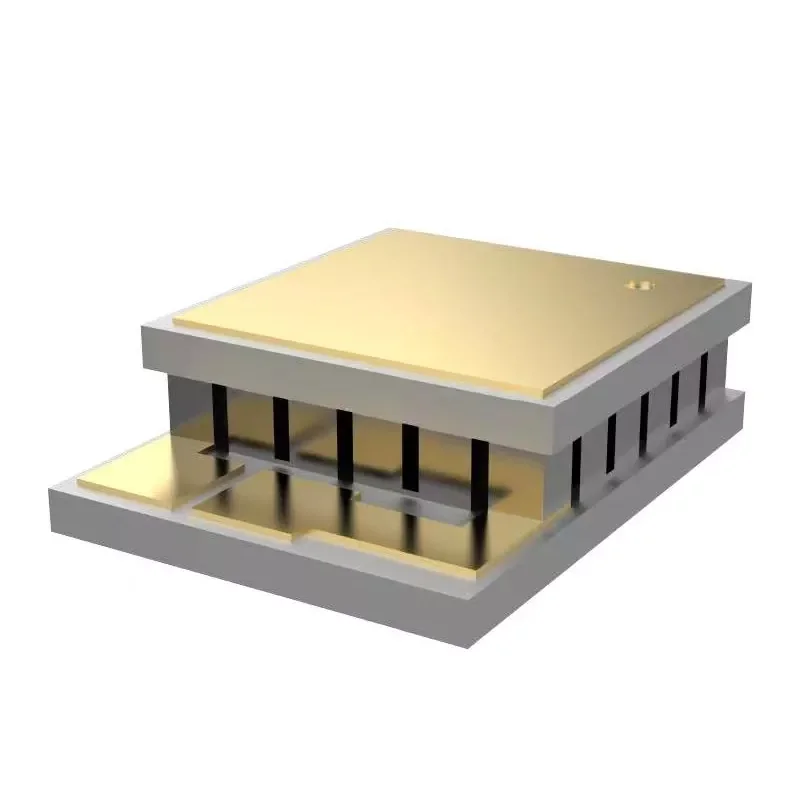

एक्स-मेरिटनमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, थर्मोइलेक्ट्रिक कूलर (TEC) घटक उत्पादन आणि थर्मल सोल्यूशन डिझाइनमधील क्षमतांचा समावेश आहे. ऑप्टोइलेक्ट्रॉनिक उपकरणांसाठी हे मायक्रो थर्मोइलेक्ट्रिक कूलर सक्रिय कूलिंग किंवा गरम करण्यासाठी, कंप्रेसर, रेफ्रिजरंट्स किंवा यांत्रिक भाग हलवण्यासाठी पेल्टियर प्रभाव वापरतात. ते तापमान-संवेदनशील घटक जसे की लेसर डायोड्स, ऑप्टिकल कम्युनिकेशन उपकरणे, फोटोडिटेक्टर्स, लिडर मॉड्यूल्स आणि इतर कॉम्पॅक्ट ऑप्टोइलेक्ट्रॉनिक घटकांसाठी योग्य आहेत.
● छोटी रचना, जागा-प्रतिबंधित ऑप्टोइलेक्ट्रॉनिक आणि अचूक इलेक्ट्रॉनिक पॅकेजिंगसाठी योग्य.
● अचूक तापमान नियंत्रणास समर्थन देते, डिव्हाइस कार्यप्रदर्शनावरील तापमान वाढीचा प्रभाव कमी करण्यात मदत करते.
● सॉलिड-स्टेट कूलिंग स्ट्रक्चर, कोणतेही हलणारे भाग नाहीत, स्थिर आणि विश्वासार्ह दीर्घकालीन ऑपरेशन सुनिश्चित करते.
● उच्च-तापमान क्षमता: भारदस्त सभोवतालच्या तापमानात स्थिर तापमान नियंत्रण आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य.
● कोणतेही कंपन किंवा यांत्रिक आवाज नाही: घन-स्थिती रचना अचूक ऑप्टिकल प्रणाली आणि संवेदनशील मापन उपकरणांसाठी योग्य आहे.
● RoHS अनुरूप, जागतिक बाजारपेठेतील प्रकल्पांमध्ये अनुप्रयोग सुलभ करणे.
● ऑप्टिकल कम्युनिकेशन उपकरणांसाठी तापमान नियंत्रण, विशेषत: लेसर डायोड, DFB, EMLs आणि TOSA/ROSA साठी परिधीय तापमान नियंत्रण.
● LiDAR ट्रान्समीटर आणि रिसीव्हर्सचे तापमान स्थिरीकरण.
● वैद्यकीय चाचणी उपकरणांमध्ये प्रकाश स्रोत आणि सेन्सिंग युनिट्स.
● प्रेसिजन ऑप्टिकल चाचणी बेंच आणि प्रयोगशाळा कॅलिब्रेशन प्लॅटफॉर्म.
● लहान आकार, कमी कंपन आणि जलद प्रतिसाद आवश्यक असलेले पॅकेजिंग ऍप्लिकेशन.
ऑप्टोइलेक्ट्रॉनिकसाठी मायक्रो थर्मोइलेक्ट्रिक कूलर निवडताना, खालील पॅरामीटर्सचा विचार करा:
परिमाणे: डिव्हाइस बेस आणि माउंटिंग चेंबरवर आधारित सानुकूलित
जाडी: थर्मल रेझिस्टन्स, क्लॅम्पिंग फोर्स आणि असेंबली स्पेस यांचा समतोल राखला पाहिजे
कमाल ऑपरेटिंग वर्तमान: ड्राइव्ह पॉवर सप्लाय आणि तापमान नियंत्रण धोरणाशी जुळले पाहिजे
कमाल तापमानातील फरक (डेल्टा टीमॅक्स): उष्णतेच्या टोकावरील उष्मा सिंकच्या स्थितीवर अवलंबून असते
हीट पंप क्षमता (Qmax): किती उष्णता काढली जाऊ शकते हे निर्धारित करते
प्रतिकार आणि व्होल्टेज: ड्राइव्हचे नुकसान आणि नियंत्रण अचूकतेवर परिणाम होतो
उष्णता स्त्रोताचे परिमाण: लेसर चिप, TO पॅकेज, मायक्रोसेन्सर किंवा एकात्मिक ऑप्टोइलेक्ट्रॉनिक मॉड्यूल.
इंटरफेस साहित्य: निकेल प्लेटिंग, सोल्डर कंपॅटिबिलिटी किंवा विशेष मेटालायझेशन आवश्यकता.
ऑपरेटिंग तापमान श्रेणी: खोली-तापमान स्थिरीकरण, कमी-तापमान ऑपरेशन किंवा उच्च-तापमान भरपाई.
स्ट्रक्चरल आवश्यकता: अति-पातळ बांधकाम, उच्च उष्णता पंप घनता किंवा इतर जागा निर्बंध.
|
पॅरामीटर |
ठराविक / उपलब्ध मूल्य |
|
किमान आकार |
1.5 × 1.1 मिमी |
|
किमान जाडी |
0.65 मिमी |
|
उष्णता पंप घनता |
अंदाजे पर्यंत. 43 W/cm² |
|
थंड करणे / गरम करणे |
द्विदिशात्मक |
|
परिमाण |
सानुकूल करण्यायोग्य |
|
इलेक्ट्रिकल पॅरामीटर्स |
अनुप्रयोग-विशिष्ट |
|
मेटलायझेशन |
सानुकूल करण्यायोग्य |
|
अनुपालन |
RoHS |

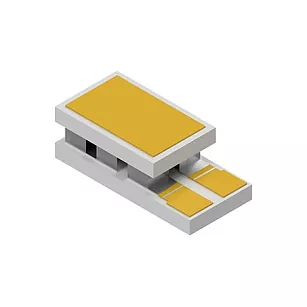

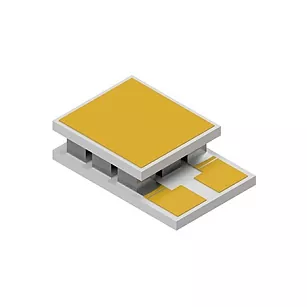

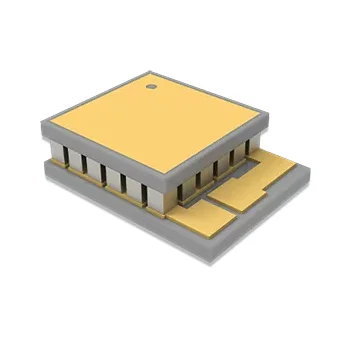

लघु TEC डिझाइन: 0.65 मिमीच्या किमान जाडीसह 1.5 × 1.1 मिमी इतके लहान मायक्रो टीईसी.
उच्च उष्णता पंप घनता: अंदाजे 43 W/cm² पर्यंत, कॉम्पॅक्ट, उच्च-उष्णता-फ्लक्स अनुप्रयोगांसाठी योग्य.
थर्मोइलेक्ट्रिक मटेरियल एक्सपर्टीझ: इन-हाउस थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट ऑप्टिमाइझ TEC कार्यप्रदर्शन आणि अनुप्रयोग-विशिष्ट डिझाइनला समर्थन देते.
सानुकूल टीईसी सोल्यूशन्स: सानुकूलित परिमाणे, विद्युत वैशिष्ट्ये, सामग्री कॉन्फिगरेशन, मेटालायझेशन आणि कनेक्शन संरचना अनुप्रयोग आवश्यकतांवर आधारित.
प्रोटोटाइपपासून उत्पादनापर्यंत: थर्मल डिझाइन आणि प्रोटोटाइप विकासापासून चाचणी आणि व्हॉल्यूम उत्पादनापर्यंत समर्थन.
स्टँडर्ड हीट सिंक केवळ निष्क्रिय कूलिंग प्रदान करतात, त्यामुळे सभोवतालच्या तापमानातील बदलांसह डिव्हाइसचे तापमान चढ-उतार होते. मायक्रो थर्मोइलेक्ट्रिक कूलर, दुसरीकडे, सक्रियपणे तापमान नियंत्रित करतात, ऑपरेटिंग तापमानाला लक्ष्य श्रेणीमध्ये परत आणतात, ज्यामुळे ते ऑप्टोइलेक्ट्रॉनिक सिस्टमसाठी आदर्श बनतात जे तापमान वाहून जाण्यास संवेदनशील असतात.
फोकस केवळ कूलिंग प्लेटवर नसून संपूर्ण थर्मल मार्गावर असावा: उष्णता स्त्रोत संपर्क, इंटरफेस सामग्री, उष्णता सिंक डिझाइन आणि ड्राइव्हचा प्रवाह योग्यरित्या जुळला आहे की नाही.
होय. X-Meritan अभियांत्रिकी रेखाचित्रे, नमुने किंवा अनुप्रयोग वैशिष्ट्यांवर आधारित सानुकूल आकार आणि कॉन्फिगरेशनचे मूल्यांकन करू शकते. सानुकूलनामध्ये परिमाणे, विद्युत वैशिष्ट्ये, पी/एन सामग्री कॉन्फिगरेशन, कनेक्शन संरचना आणि इंटरफेस आवश्यकता समाविष्ट आहेत.
