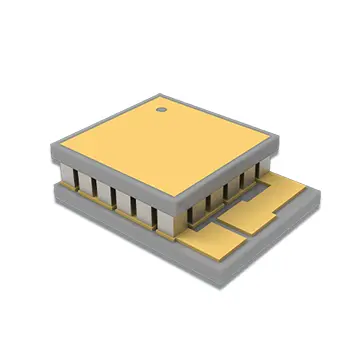

डिटेक्टरसाठी एक्स-मेरिटनचे मायक्रो थर्मोइलेक्ट्रिक कूलर हे उच्च-परिशुद्धता शोध उपकरणांसाठी डिझाइन केलेले कोर थर्मल व्यवस्थापन घटक आहेत. प्रोप्रायटरी एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल वापरून बनवलेले आणि पारंपारिक कूलिंग सिस्टममध्ये आढळणारे यांत्रिक संरचना काढून टाकणे, ते विविध अचूक शोध प्रणालींसाठी एक स्थिर, खोल-कूलिंग वातावरण प्रदान करतात.
मर्यादित जागा आणि उच्च-तापमान वातावरणात कार्य करण्यास सक्षम, हे कूलर थर्मल नॉइज इंटरफेरन्स, अपुरी इमेजिंग अचूकता आणि कमी संवेदनशीलता यासारख्या उद्योग आव्हानांचे प्रभावीपणे निराकरण करतात. ते ऑप्टोइलेक्ट्रॉनिक डिटेक्शन, इन्फ्रारेड सेन्सिंग, LiDAR, आणि वैज्ञानिक अचूक उपकरणांसह फील्डमध्ये मोठ्या प्रमाणावर वापरले जातात, उच्च-अंत अचूकता शोध उपकरणांसाठी आवश्यक तापमान नियंत्रण घटक म्हणून काम करतात.
डिटेक्टर्ससाठी हे मायक्रो थर्मोइलेक्ट्रिक कूलर क्लासिक पेल्टियर थर्मोइलेक्ट्रिक इफेक्टवर आधारित विकसित केले आहेत, कूलिंग मीडियाची आवश्यकता न ठेवता तापमान नियंत्रण मिळविण्यासाठी सॉलिड-स्टेट सेमीकंडक्टर हीट एक्सचेंज तत्त्वे वापरतात.
उपकरणाच्या गाभ्यामध्ये दोन भिन्न अर्धसंवाहक पदार्थांपासून बनविलेले थर्मोकूपल आर्म्स असतात; जेव्हा जंक्शनमधून विद्युतप्रवाह वाहतो, तेव्हा उलट करता येण्याजोगे उष्णता हस्तांतरण होते, परिणामी एका टोकाला थंड (उष्णता शोषण) आणि दुसऱ्या टोकाला गरम (उष्णतेचे अपव्यय) होते.
विद्युत् प्रवाहाची दिशा आणि परिमाण तंतोतंत नियंत्रित करून, यंत्र लवचिकपणे कूलिंग आणि हीटिंग मोडमध्ये स्विच करू शकते, अचूक आणि स्थिर तापमान नियंत्रण सुनिश्चित करते. प्रक्रियेमध्ये रेफ्रिजरंट, यांत्रिक हलणारे भाग किंवा कंपन-प्रेरित पोशाखांचा समावेश नाही, ज्यामुळे ते अचूक शोध उपकरणांसाठी एक आदर्श कमी-हस्तक्षेप तापमान नियंत्रण उपाय बनते.
ऑप्टोइलेक्ट्रॉनिक उपकरणे, LiDAR आणि मायक्रो-डिटेक्टर्स सारख्या स्पेस-प्रतिबंधित ऍप्लिकेशन्ससाठी खास ऑप्टिमाइझ केलेले, हे कूलर्स मालकी चिप मॉड्यूल तंत्रज्ञानाचा वापर करतात, ज्याची किमान जाडी फक्त 0.2 मिमी असते.
थर्मोइलेक्ट्रिक घटकांचे स्ट्रक्चरल लेआउट ऑप्टिमाइझ करून, उपकरणे अत्यंत लहान फूटप्रिंटमध्ये उच्च-कार्यक्षमता उष्णता पंपिंग क्षमता प्रदान करतात. हे अत्यंत एकात्मिक उपकरणांच्या डिझाइनला समर्थन देते आणि सूक्ष्म-परिशुद्धता उपकरणांच्या स्थापनेची आवश्यकता उत्तम प्रकारे पूर्ण करते.
मर्क्युरी कॅडमियम टेल्युराइड (MCT) सारख्या कोर सेन्सिंग मटेरियलसाठी खोल थंड होण्यास सक्षम - हे कूलर ऑपरेशन दरम्यान थर्मल नॉइज इंटरफेरन्स प्रभावीपणे दाबतात आणि सिग्नल लॉस कमी करतात. स्थिर क्रायोजेनिक वातावरणाचा लाभ घेऊन, प्रणाली प्रतिसादाचा वेग वाढवताना डिटेक्टर इमेजिंग रिझोल्यूशन आणि सिग्नल-टू-आवाज गुणोत्तर लक्षणीयरीत्या वाढवते, ज्यामुळे डिटेक्शन उपकरणांचे मुख्य कार्यप्रदर्शन सर्वसमावेशकपणे अनुकूल होते.
तापमान-संवेदनशील उपकरणे, कॉम्पॅक्ट थर्मोस्टॅटिक उपकरणे आणि अचूकता शोध मॉड्यूल्स दीर्घकाळापर्यंत त्यांच्या इष्टतम ऑपरेटिंग तापमान श्रेणींमध्ये राहतील याची खात्री करून, अति-उच्च-परिशुद्धता स्थिर तापमान नियंत्रण (±0.1°C) प्राप्त करते.
सॉलिड-स्टेट हीट एक्स्चेंज डिझाइनचा वापर करते ज्यास रेफ्रिजरंट्सची आवश्यकता नसते आणि यांत्रिक पोशाख आणि कंपन हस्तक्षेप काढून टाकते, उच्च सुस्पष्टता आणि स्थिरतेसाठी कठोर मागणी पूर्ण करते.
प्रत्येक बॅचमध्ये सातत्यपूर्ण कार्यप्रदर्शन आणि दीर्घ सेवा आयुष्य सुनिश्चित करण्यासाठी कच्च्या मालाच्या संश्लेषणापासून अंतिम उत्पादन प्रक्रियेपर्यंतच्या प्रत्येक पायरीवर नियंत्रण ठेवणे-अंतिम-टू-एंड इन-हाउस उत्पादन व्यवस्थापन वैशिष्ट्ये.
|
पॅरामीटर |
मूल्य / श्रेणी |
|
कमाल कूलिंग क्षमता (Qcmax) |
≥ 5.0 W (@Th=27°C, ΔT=0) |
|
कमाल तापमान फरक (ΔTmax) |
≥ ७०°C (@Th=27°C, I=Imax) |
|
कमाल ऑपरेटिंग वर्तमान (Imax) |
1.8 A ± 5% |
|
कमाल ऑपरेटिंग व्होल्टेज (उमॅक्स) |
४.२ व्ही |
|
किमान जाडी |
0.2 मिमी (सानुकूल करण्यायोग्य) |
|
तापमान नियंत्रण अचूकता |
± ०.१° से |
|
शिफारस केलेले सोल्डरिंग तापमान |
≤ 180°C (लीड-फ्री सुसंगत) |
|
स्टोरेज तापमान श्रेणी |
-40°C ~ +80°C |
विविध इन्फ्रारेड आणि हाय-डेफिनिशन इमेजिंग डिटेक्टरसाठी डीप-कूलिंग सपोर्ट प्रदान करते, प्रभावीपणे रिझोल्यूशन आणि सिग्नल-टू-आवाज गुणोत्तर वाढवते; औद्योगिक इमेजिंग, सुरक्षा पाळत ठेवणे आणि अचूक सेन्सिंग यासारख्या उच्च-कार्यक्षमता अनुप्रयोगांसाठी योग्य.
क्रायोजेनिक मापन उपकरणे, कॉम्पॅक्ट प्रिसिजन थर्मोस्टॅटिक उपकरणे आणि प्रयोगशाळा चाचणी उपकरणांसाठी योग्य; डेटाची अचूकता आणि स्थिरता सुनिश्चित करून तापमान चढउतारांमुळे मापन त्रुटी दूर करण्यासाठी सतत ऑपरेटिंग तापमान राखते.
डिटेक्टर्ससाठी मायक्रो थर्मोइलेक्ट्रिक कूलर विशेषतः ऑप्टोइलेक्ट्रॉनिक डिटेक्शन, LiDAR आणि लघु एम्बेडेड डिटेक्शन सिस्टमसाठी डिझाइन केलेले आहेत. त्यांचा अल्ट्रा-कॉम्पॅक्ट आकार कार्यक्षम उष्मा विनिमय सक्षम करतो, उष्णतेचा अपव्यय आणि तापमान नियंत्रण यासंबंधी उद्योगातील आव्हाने सूक्ष्म सूक्ष्म उपकरणांमध्ये सोडवतो, ज्यामुळे ते उच्च-घनता एकात्मिक प्रणालींसाठी आदर्श बनतात.
शोध उपकरणांच्या पलीकडे, हे उपाय विविध ऍप्लिकेशन्समध्ये तापमान नियंत्रणाच्या गरजा पूर्ण करतात - अचूक ग्राहक इलेक्ट्रॉनिक्स घटक, वैज्ञानिक संशोधन साधने आणि बायोमेडिकल चाचणी उपकरणांसह- अपवादात्मक अष्टपैलुत्व आणि अनुकूलता दर्शवितात.
संपूर्ण थर्मोइलेक्ट्रिक कूलिंग सप्लाय चेन असलेल्या काही देशांतर्गत उत्पादकांपैकी एक म्हणून, X-मेरिटन संपूर्ण उत्पादन प्रक्रिया इन-हाउस हाताळते—ज्यात थर्मोइलेक्ट्रिक मटेरियल सिंथेसिस, चिप प्रोसेसिंग, डिव्हाइस पॅकेजिंग आणि कस्टम सोल्यूशन डेव्हलपमेंट-स्रोताकडून अचूकता आणि गुणवत्ता नियंत्रण सुनिश्चित करणे.
एक्स-मेरिटन विविध डिटेक्टर मॉडेल्सच्या विशिष्ट एकत्रीकरणाच्या गरजा पूर्ण करून ग्राहक उपकरणे रेखाचित्रे किंवा नमुन्यांवर आधारित नॉन-स्टँडर्ड परिमाणे, पॉवर पॅरामीटर्स आणि विशेष कोटिंग्जसाठी कस्टमायझेशन ऑफर करते.
आम्ही थर्मल रेझिस्टन्स मॅचिंग आणि सिस्टम-स्तरीय घटक निवडीसाठी व्यावसायिक सेवा देखील प्रदान करतो, ज्यामुळे ग्राहकांना त्यांचे उत्पादन विकास चक्र कमी करण्यात मदत होते.
उच्च-तापमान औद्योगिक वातावरण आणि जटिल बाह्य परिस्थितीसाठी स्ट्रक्चरल डिझाइन ऑप्टिमाइझ केले आहेत. नागरी, औद्योगिक आणि वैज्ञानिक संशोधन अनुप्रयोगांच्या गरजा पूर्ण करताना कठोर वातावरणात दीर्घकालीन, स्थिर ऑपरेशन सुनिश्चित करून आमच्या उत्पादनांमध्ये उच्च यांत्रिक सामर्थ्य आणि मजबूत हस्तक्षेप प्रतिकार असतो.
एक्स-मेरिटन उत्पादने आंतरराष्ट्रीय दर्जाच्या मानकांची पूर्तता करतात आणि युरोप, उत्तर अमेरिका आणि दक्षिणपूर्व आशियासह बाजारपेठांमध्ये निर्यात केली जातात; आमच्या क्लायंट बेसमध्ये Fortune 500 कंपन्या आणि राष्ट्रीय प्रमुख प्रयोगशाळा समाविष्ट आहेत. आम्हाला एका व्यावसायिक इंग्रजी-भाषिक तांत्रिक टीमचे समर्थन आहे, जे अखंड तांत्रिक संप्रेषण आणि विक्रीनंतरचे सर्वसमावेशक समर्थन सुनिश्चित करते.
एक्स-मेरिटनची उत्पादन सुविधा ISO 9001:2015 आणि IATF 16949 (ऑटोमोटिव्ह-ग्रेड डिटेक्टरसाठी लागू) अंतर्गत प्रमाणित आहे. सर्व मायक्रो-TEC उत्पादने RoHS आणि REACH पर्यावरणीय नियमांचे पालन करतात. थर्मल कार्यक्षमता आणि विश्वासार्हता विनंती केल्यावर MIL-STD-883 चाचणी मानकांनुसार सत्यापित केली जाऊ शकते.
कूलरच्या या मालिकेत कोणतेही हलणारे यांत्रिक भाग नसतात—जसे की गीअर्स किंवा बेअरिंग—आणि ते झीज होण्यापासून मुक्त आहे, परिणामी एक अपवादात्मकपणे दीर्घ सेवा आयुष्य आहे आणि कोणत्याही जटिल नित्य देखभालीची आवश्यकता नाही. वापरकर्त्यांनी फक्त डिव्हाइसच्या पॅरामीटर मानकांचे काटेकोरपणे पालन करणे आवश्यक आहे आणि डिव्हाइस बर्नआउट किंवा कार्यप्रदर्शन ऱ्हास यासारख्या समस्यांना प्रभावीपणे रोखण्यासाठी जास्तीत जास्त ऑपरेटिंग करंट (Imax) ओलांडणे टाळणे आवश्यक आहे, ज्यामुळे दीर्घकालीन, स्थिर ऑपरेशन सुनिश्चित होईल.
निवड प्रामुख्याने तीन प्रमुख पॅरामीटर्सवर आधारित आहे: प्रथम, कमाल कूलिंग क्षमता (Qcmax)- जेव्हा गरम आणि थंड बाजूंमधील तापमानाचा फरक 0°C असतो तेव्हा कूलिंग क्षमतेची मर्यादा, जी डिव्हाइसची थंड मर्यादा ठरवते; दुसरे, जास्तीत जास्त स्वीकार्य ऑपरेटिंग करंट (Imax)—जे ओव्हरलोडिंग टाळण्यासाठी पॉवर सप्लाय सिस्टम पॅरामीटर्सशी जुळले पाहिजे; आणि तिसरे, भौतिक परिमाणे—जे उपकरणांच्या स्थापनेच्या जागेच्या मर्यादांमध्ये काटेकोरपणे बसले पाहिजेत. तंतोतंत निवडीसाठी, तुम्ही तुमच्या उपकरणाच्या ऑपरेटिंग शर्ती आणि इंस्टॉलेशन पॅरामीटर्स देऊ शकता आणि आम्ही विनामूल्य, व्यावसायिक निवड समाधान देऊ करू.
आम्ही सर्वसमावेशक, गैर-मानक सानुकूलनाचे समर्थन करतो, ज्यामुळे विशिष्ट परिमाणे, पॉवर रेटिंग आणि ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांवर आधारित कोटिंग्जसह मायक्रो-TEC डिव्हाइसेसचे उत्पादन करण्याची परवानगी मिळते. आम्ही मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी नमुना चाचणी सेवा प्रदान करतो; संपूर्ण प्रक्रियेदरम्यान उत्पादनाची सुसंगतता आणि गुणवत्तेची खात्री करून, नमुना कार्यप्रदर्शन वैशिष्ट्यांची पूर्तता करत असल्याची खात्री ग्राहकाने केल्यानंतरच व्हॉल्यूम उत्पादन सुरू होते.
आमच्या स्वतःच्या मोठ्या प्रमाणात उत्पादन सुविधांचा लाभ घेत आम्ही स्थिर आणि नियंत्रण करण्यायोग्य वितरण वेळापत्रक सुनिश्चित करतो. सर्व उत्पादनांना ISO गुणवत्ता प्रणाली मानकांचे काटेकोरपणे पालन करून, कारखाना सोडण्यापूर्वी अचूकता, स्थिरता आणि पर्यावरणीय टिकाऊपणासाठी चाचणीच्या अनेक फेऱ्या पार पाडल्या जातात. गैर-वापरकर्ता-प्रेरित गुणवत्ता समस्यांच्या प्रसंगी, आम्ही पूर्ण-जीवनचक्र तांत्रिक समर्थनासह वॉरंटी भरपाई आणि तांत्रिक उपाय प्रदान करतो.
मानक नसलेल्या आकारांसाठी किंवा कोटिंग्जसाठी, आम्ही 2 कामकाजाच्या दिवसांमध्ये विनामूल्य अभियांत्रिकी मूल्यमापन प्रदान करतो. नमुना उत्पादनास सामान्यतः 10-15 कामकाजाचे दिवस लागतात; मोठ्या प्रमाणात उत्पादन (MOQ = 100 pcs) नमुना मंजूरीनंतर 20-25 कार्य दिवस लागतात. 500 pcs पेक्षा जास्त ऑर्डरसाठी NRE (नॉन-रिकरिंग इंजिनिअरिंग) शुल्क माफ केले आहे.
पत्ता
बिल्डिंग C2, R&F केंद्र, शांगपू रोड, तैजियांग जिल्हा, फुझौ शहर, फुजियान प्रांत, चीन
दूरध्वनी
तुमचा पुढील थर्मल मॅनेजमेंट प्रोजेक्ट सुरू करण्यास किंवा स्पर्धात्मक किमतीची विनंती करण्यास तयार आहात? दएक्स-मेरिटनअभियांत्रिकी आणि विक्री संघ तुमच्या प्रकल्प आवश्यकतांचे विश्लेषण करण्यासाठी, योग्य मानक TEC मॉडेल्सची शिफारस करण्यासाठी किंवा पूर्णपणे कस्टम थर्मोइलेक्ट्रिक कूलर उत्पादन पर्यायांवर चर्चा करण्यासाठी उभे आहे.
फक्त तुमच्या ऑपरेटिंग पॅरामीटर्ससह चौकशी फॉर्म भरा—जसे की उष्णता लोड, सभोवतालचे तापमान, लक्ष्य कोल्ड-साइड तापमान, परिमाणे आणि अंदाजे वार्षिक व्हॉल्यूम.आमचे तांत्रिक विक्री अभियंते तुमच्या थर्मल मर्यादांचे पुनरावलोकन करतील आणि 24 व्यावसायिक तासांच्या आत तपशीलवार अवतरण आणि अभियांत्रिकी मूल्यांकनासह प्रतिसाद देतील.
