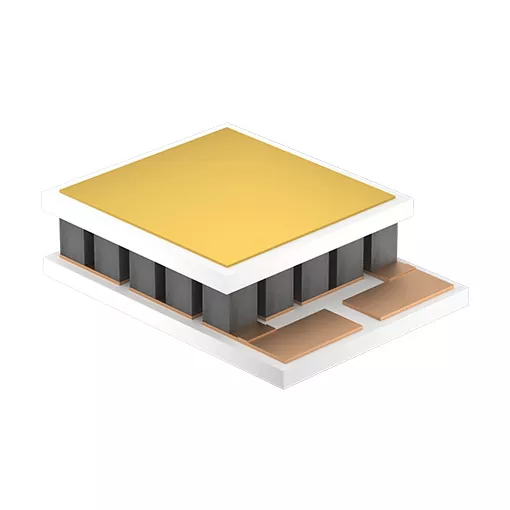

LiDAR साठी मायक्रो थर्मोइलेक्ट्रिक कूलर

LiDAR साठी मायक्रो थर्मोइलेक्ट्रिक कूलरमधील लेसर ट्रान्समीटर ऑपरेशन दरम्यान उष्णता निर्माण करतो, तर आजूबाजूचे तापमान वेगवेगळ्या ऑपरेटिंग वातावरणात लक्षणीयरीत्या बदलू शकते. लेसर तापमान त्याच्या आवश्यक ऑपरेटिंग श्रेणीच्या पलीकडे बदलल्यास, ऑप्टिकल उपकरण आवश्यक ऑपरेटिंग स्थिती राखू शकत नाही.

तापमान-संवेदनशील घटकापासून सक्रियपणे उष्णता दूर करण्यासाठी मायक्रो-TEC थेट लेसर मॉड्यूलवर स्थापित केले जाऊ शकते. निष्क्रिय उष्णता सिंकच्या विपरीत, ते केवळ नैसर्गिक किंवा सक्तीने उष्णतेच्या विसर्जनावर अवलंबून नाही.

कॉम्पॅक्ट LiDAR असेंब्लीसाठी, मुख्य अनुप्रयोग मूल्य स्थानिक तापमान नियंत्रण आहे. कंप्रेसर, रेफ्रिजरंट सर्किट किंवा यांत्रिक घटक हलविल्याशिवाय कूलर लेसर स्त्रोताजवळ ठेवता येतो.

मुख्य तपशील

वास्तविक कूलिंग क्षमता, वर्तमान, व्होल्टेज, परिमाणे आणि थर्मल कार्यप्रदर्शन निवडलेल्या मायक्रो-TEC कॉन्फिगरेशनवर आणि LiDAR घटकाच्या उष्णता लोडवर अवलंबून असते.

स्पेस-लिमिटेड LiDAR मॉड्यूल्ससाठी संक्षिप्त आकार

LiDAR साठी मायक्रो थर्मोइलेक्ट्रिक कूलरमध्ये मर्यादित अंतर्गत जागा आहे कारण लेसर, डिटेक्टर, ऑप्टिकल घटक, इलेक्ट्रॉनिक सर्किट्स आणि उष्णता विघटन संरचना एका असेंबलीमध्ये एकत्रित केल्या आहेत.

आमचे मायक्रो-TEC काही मिलिमीटरपर्यंत सूक्ष्म-आकाराच्या कॉन्फिगरेशनमध्ये तयार केले जाऊ शकतात. हे कूलरला स्वतंत्र रेफ्रिजरेशन सिस्टम म्हणून जागा व्यापण्याऐवजी लेसर किंवा इतर उष्णता-संवेदनशील घटकांच्या जवळ ठेवण्याची परवानगी देते.

सानुकूलित LiDAR असेंब्लीसाठी, उत्पादनाच्या परिमाणांचे मूल्यमापन उपलब्ध इंस्टॉलेशन स्पेस, घटक स्थान, माउंटिंग स्ट्रक्चर आणि इलेक्ट्रिकल इंटरफेस नुसार केले जाऊ शकते.

1 डब्ल्यू पेक्षा कमी वीज वापर

जेव्हा Micro-TEC ला वाहन LiDAR किंवा इतर कॉम्पॅक्ट इलेक्ट्रॉनिक सिस्टीममध्ये समाकलित केले जाते तेव्हा वीज वापर हा एक महत्त्वाचा डिझाइन पॅरामीटर असतो.

आमची मायक्रो थर्मोइलेक्ट्रिक कूलर लागू कॉन्फिगरेशनमध्ये 1 वॅटपेक्षा कमी काम करू शकतात. वास्तविक उर्जा आवश्यकता निवडलेल्या उत्पादनाच्या डिझाइनवर आणि थर्मल लोडवर अवलंबून असते ज्याला नियंत्रित करणे आवश्यक आहे.

अभियांत्रिकी मूल्यमापनासाठी, ग्राहकांनी लक्ष्यित थंड तापमान, उष्मा भार, उपलब्ध व्होल्टेज आणि प्रतिष्ठापन परिमाण प्रदान केले पाहिजेत जेणेकरून योग्य मायक्रो-TEC कॉन्फिगरेशन निवडता येईल.

रेफ्रिजरंटशिवाय सॉलिड-स्टेट कूलिंग

LiDAR साठी मायक्रो थर्मोइलेक्ट्रिक कूलर जेव्हा विद्युत प्रवाह लागू केला जातो तेव्हा उष्णता हस्तांतरित करण्यासाठी सिरॅमिक सब्सट्रेट्समधील अर्धसंवाहक थर्मोइलेक्ट्रिक सामग्री वापरतात.

घटकामध्ये आहे:

● कोणताही कंप्रेसर नाही

● कोणतेही रेफ्रिजरंट नाही

● कोणतेही यांत्रिक हलणारे भाग नाहीत

● कॉम्पॅक्ट सॉलिड-स्टेट बांधकाम

● थेट विद्युत नियंत्रण

ही रचना LiDAR मॉड्यूल्ससाठी उपयुक्त आहे जिथे कूलिंग घटक लेसरच्या जवळ स्थापित करणे आणि मर्यादित यांत्रिक जागेत एकत्रित करणे आवश्यक आहे.

लेसर तापमान नियंत्रणासाठी सक्रिय उष्णता पंपिंग

मायक्रो-TEC चा वापर संपूर्ण LiDAR घरांचे तापमान कमी करण्याऐवजी लक्ष्य घटकाचे तापमान नियंत्रित करण्यासाठी केला जातो.

जेव्हा विद्युत उर्जा लागू केली जाते तेव्हा उष्णता थंड बाजूकडून गरम बाजूकडे हस्तांतरित केली जाते. कोल्ड साइड लेसर किंवा इतर तापमान-संवेदनशील घटकाजवळ ठेवली जाते, तर गरम बाजू प्रभावी उष्णता नष्ट होण्याच्या मार्गाशी जोडलेली असणे आवश्यक आहे.

त्यामुळे थर्मल डिझाइनला मायक्रो-टीईसीच्या दोन्ही बाजूंचा विचार करणे आवश्यक आहे:

लक्ष्य घटक → मायक्रो-TEC कोल्ड साइड → मायक्रो-TEC हॉट साइड → LiDAR हीट डिसिपेशन स्ट्रक्चर

जर गरम बाजू हस्तांतरित उष्णता प्रभावीपणे काढून टाकू शकत नाही, तर संपूर्ण सिस्टमची शीतलक कार्यक्षमता कमी होईल.

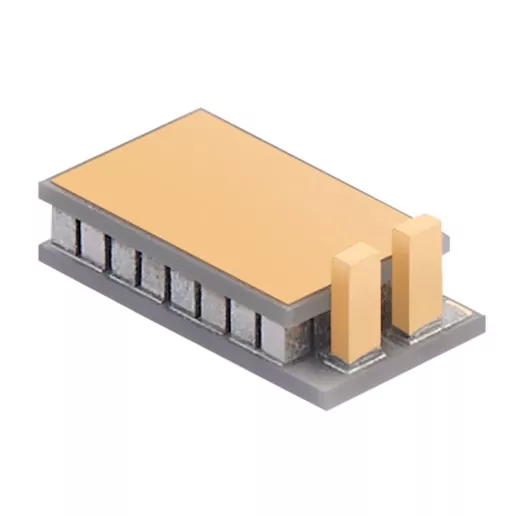

LiDAR असेंब्लीसाठी हेडरसह मायक्रो-TEC

परिभाषित मेकॅनिकल इंटरफेस आवश्यक असलेल्या LiDAR डिझाइनसाठी, आम्ही हेडरसह मायक्रो थर्मोइलेक्ट्रिक कूलर प्रदान करू शकतो.

हेडर कॉन्फिगरेशनचे मूल्यमापन यानुसार केले जाऊ शकते:

● उपलब्ध इंस्टॉलेशन जागा

● माऊंटिंग स्ट्रक्चर

● घटक स्थिती

● इलेक्ट्रिकल कनेक्शन

● विधानसभा आवश्यकता

गैर-मानक संरचनांसाठी, ग्राहक विद्यमान नमुना किंवा अभियांत्रिकी रेखाचित्र देऊ शकतात. आम्ही नमुना उत्पादन करण्यापूर्वी संरचनेचे मूल्यांकन करतो.

सानुकूलित मायक्रो थर्मोइलेक्ट्रिक कूलर

एक मानक मायक्रो-TEC विशिष्ट LiDAR मॉड्यूलच्या आयाम किंवा थर्मल आवश्यकतांशी जुळत नाही. आम्ही ग्राहक नमुने किंवा रेखाचित्रांवर आधारित सानुकूलित उत्पादनांना समर्थन देतो.

सानुकूलित प्रक्रिया कव्हर करू शकते:

परिमाण → इलेक्ट्रिकल पॅरामीटर्स → माउंटिंग स्ट्रक्चर → हेडर कॉन्फिगरेशन → थर्मल आवश्यकता

मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी, ग्राहकांच्या पुष्टीकरणासाठी नमुने तयार केले जातात. हे मायक्रो-TEC ला उत्पादन प्रमाण सोडण्यापूर्वी वास्तविक LiDAR असेंबली विरुद्ध तपासण्याची परवानगी देते.

मायक्रो-TEC निवडीसाठी आवश्यक माहिती

नवीन LiDAR कूलिंग प्रकल्पासाठी, ग्राहक खालील माहिती देऊ शकतात:

काही पॅरामीटर्स अद्याप उपलब्ध नसल्यास, विद्यमान मायक्रो-TEC नमुना किंवा LiDAR असेंबली ड्रॉइंग तांत्रिक मूल्यमापनासाठी प्रारंभ बिंदू म्हणून वापरला जाऊ शकतो.

स्थापना आणि थर्मल इंटरफेस

मायक्रो-TEC आणि लेसर मॉड्यूलमधील थर्मल इंटरफेस थेट उष्णता हस्तांतरणास प्रभावित करते.

कोल्ड साइडने लक्ष्य घटकाशी पुरेसा संपर्क राखला पाहिजे आणि असेंब्ली डिझाइनसाठी आवश्यक असेल तेव्हा योग्य थर्मल इंटरफेस मटेरियल (TIM) वापरले जाऊ शकते.

गरम बाजूस प्रभावी उष्णता नष्ट होण्याचा मार्ग आवश्यक आहे. मायक्रो-TEC द्वारे हस्तांतरित केलेली उष्णता काढून टाकण्यासाठी उष्णता सिंक, गृहनिर्माण किंवा इतर शीतलक संरचना तयार केली जावी.

मायक्रो-TEC देखील त्याच्या निर्दिष्ट इलेक्ट्रिकल पॅरामीटर्समध्ये ऑपरेट करणे आवश्यक आहे. कमाल IMAX प्रवाह ओलांडू नये, कारण जास्त विद्युत प्रवाह थर्मोइलेक्ट्रिक सेमीकंडक्टर जंक्शनला हानी पोहोचवू शकतो.

उत्पादन क्षमता

एक्स-मेरिटन मायक्रो थर्मोइलेक्ट्रिक कूलर बनवते आणि अपस्ट्रीम थर्मोइलेक्ट्रिक सामग्रीच्या तयारीवर देखील नियंत्रण ठेवते.

आमची उत्पादन क्षमता समाविष्ट आहे:

● थर्मोइलेक्ट्रिक सामग्रीची तयारी

● अचूक घटक प्रक्रिया

● वेल्डिंग

● विधानसभा

● मायक्रो-पॅकेजिंग

● सानुकूलित मायक्रो-TEC उत्पादन

ही उत्पादन रचना अशा प्रकल्पांना समर्थन देते ज्यांना नॉन-स्टँडर्ड मायक्रो-TEC परिमाण, माउंटिंग स्ट्रक्चर्स किंवा इलेक्ट्रिकल कॉन्फिगरेशनची आवश्यकता असते.

सानुकूलित LiDAR ऍप्लिकेशन्ससाठी, उत्पादन सध्याच्या मानक कूलरपुरते मर्यादित न ठेवता साहित्य आणि घटक स्तरावरून विकसित केले जाऊ शकते.

मायक्रो थर्मोइलेक्ट्रिक कूलर विकास प्रक्रिया

सानुकूलित LiDAR कूलिंग प्रकल्पांसाठी, आम्ही नमुना-आधारित विकास प्रक्रियेचे अनुसरण करतो:

ग्राहक रेखाचित्र / नमुना → तांत्रिक मूल्यमापन → उत्पादन डिझाइन → नमुना उत्पादन → नमुना पुष्टीकरण → मोठ्या प्रमाणात उत्पादन

नमुना पुष्टीकरण स्टेज मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी परिमाणे, माउंटिंग स्ट्रक्चर, इलेक्ट्रिकल कनेक्शन आणि असेंबली सुसंगतता तपासण्याची परवानगी देते.

अर्ज

तापमान नियंत्रणासाठी मायक्रो थर्मोइलेक्ट्रिक कूलर वापरले जाऊ शकतात:

● LiDAR लेसर ट्रान्समीटर

● तापमान-संवेदनशील ऑप्टोइलेक्ट्रॉनिक घटक

● कॉम्पॅक्ट ऑप्टिकल मॉड्यूल

● ऑटोमोटिव्ह LiDAR असेंब्ली

● अन्य लघु इलेक्ट्रॉनिक घटक ज्यांना स्थानिकीकृत सक्रिय कूलिंग आवश्यक आहे

गुणवत्ता आणि निर्यात अनुभव

X-Meritan ला मिनिएचर सेमीकंडक्टर कूलिंगमध्ये 10 वर्षांहून अधिक अनुभव आहे आणि ती आंतरराष्ट्रीय बाजारपेठांसाठी मायक्रो-TEC उत्पादने पुरवते.

कंपनीने ISO आणि CE प्रमाणपत्रे प्राप्त केली आहेत आणि युरोप, उत्तर अमेरिका, दक्षिण अमेरिका, दक्षिणपूर्व आशिया आणि इतर बाजारपेठांमध्ये उत्पादने निर्यात केली आहेत.

आमच्या तांत्रिक अनुभवामध्ये ऑप्टिकल फायबर कम्युनिकेशन्स, औद्योगिक वैद्यकीय उपकरणे, स्मार्ट ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, ग्राहक इलेक्ट्रॉनिक्स आणि संशोधन अनुप्रयोग समाविष्ट आहेत.

वारंवार विचारले जाणारे प्रश्न

LiDAR साठी मायक्रो-TEC निवडण्यासाठी तुम्हाला कोणती माहिती आवश्यक आहे?

सर्वात उपयुक्त माहितीमध्ये घटक उष्णता भार, लक्ष्य तापमान, उपलब्ध व्होल्टेज, कमाल वर्तमान, स्थापना परिमाणे, माउंटिंग स्ट्रक्चर आणि हॉट-साइड हीट डिसिपेशन पद्धत समाविष्ट आहे. रेखांकन किंवा विद्यमान मायक्रो-TEC नमुना देखील मूल्यांकनासाठी वापरला जाऊ शकतो.

मायक्रो-TEC किती लहान असू शकते?

X-Meritan आवश्यक रचना आणि कार्यक्षमतेनुसार काही मिलीमीटरपर्यंत मायक्रो-TEC कॉन्फिगरेशन तयार करू शकते. अर्जानुसार अंतिम परिमाणांची पुष्टी करणे आवश्यक आहे.

तुम्ही आमच्या LiDAR रेखांकनानुसार मायक्रो-TEC बनवू शकता का?

होय. आम्ही ग्राहक रेखाचित्रे किंवा नमुन्यांवर आधारित सानुकूलनास समर्थन देतो. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी उत्पादनाचे नमुना आणि पुष्टी केली जाते.

तुम्ही हेडरसह मायक्रो-TEC पुरवू शकता?

होय. हेडर कॉन्फिगरेशन अशा अनुप्रयोगांसाठी उपलब्ध आहेत ज्यांना परिभाषित माउंटिंग किंवा कनेक्शन संरचना आवश्यक आहे. LiDAR असेंब्लीनुसार अचूक हेडर डिझाइनची पुष्टी केली जाते.

मायक्रो-TEC 1 W च्या खाली काम करू शकते का?

होय, लागू कॉन्फिगरेशन 1 W पेक्षा कमी वेगाने कार्य करू शकतात. वास्तविक वीज वापर मायक्रो-TEC डिझाइन, ऑपरेटिंग परिस्थिती आणि थर्मल लोडवर अवलंबून असतो.

मुख्य स्थापना चिंता काय आहे?

दोन सर्वात महत्त्वाचे मुद्दे म्हणजे कोल्ड-साइड थर्मल कॉन्टॅक्ट आणि हॉट-साइड उष्णता नष्ट होणे. थंड बाजूस लक्ष्य घटकाशी प्रभावी संपर्क आवश्यक आहे, तर गरम बाजूकडे हस्तांतरित उष्णता काढून टाकण्यासाठी पुरेसा मार्ग असणे आवश्यक आहे.

मायक्रो-TEC सतत वापरता येईल का?

सतत ऑपरेशन निवडलेल्या मायक्रो-TEC कॉन्फिगरेशनवर आणि त्याच्या निर्दिष्ट इलेक्ट्रिकल आणि थर्मल ऑपरेटिंग परिस्थितींवर अवलंबून असते. उत्पादन निर्दिष्ट व्होल्टेज आणि वर्तमान मर्यादेमध्ये ऑपरेट केले पाहिजे आणि गरम बाजू पुरेसे थंड करणे आवश्यक आहे.

IMAX प्रवाह ओलांडल्यास काय होईल?

निर्दिष्ट IMAX करंट ओलांडल्याने जास्त विद्युत आणि थर्मल ताण येऊ शकतो आणि थर्मोइलेक्ट्रिक सेमीकंडक्टर जंक्शनला नुकसान होऊ शकते. त्यामुळे मायक्रो-TEC त्याच्या विनिर्दिष्ट इलेक्ट्रिकल रेंजमध्ये ऑपरेट केले पाहिजे.

X-Meritan LiDAR साठी सूक्ष्म-आकाराच्या संरचना, सॉलिड-स्टेट पेल्टियर कूलिंग, सानुकूलित माउंटिंग कॉन्फिगरेशन आणि नमुना-आधारित विकासासह मायक्रो थर्मोइलेक्ट्रिक कूलर प्रदान करते.

नवीन LiDAR कूलिंग प्रकल्पासाठी, आम्हाला तुमचे रेखाचित्र, नमुना, स्थापना परिमाणे, उष्णता लोड, लक्ष्य तापमान किंवा विद्यमान मायक्रो-TEC तपशील पाठवा. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी आम्ही आवश्यकतेचे मूल्यांकन करू शकतो आणि नमुना पुष्टीकरणासाठी संबंधित मायक्रो-TEC विकसित करू शकतो.
