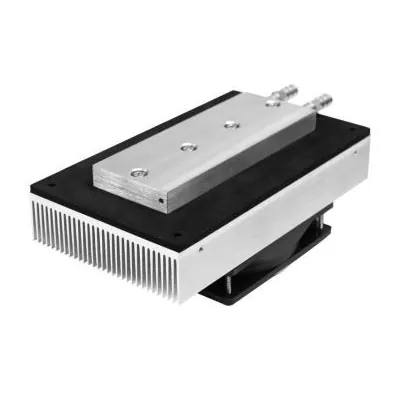

लिक्विड-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली

एक्स-मेरिटन थर्मोइलेक्ट्रिक कूलिंग घटक विकसित आणि तयार करते. हे घटक द्रव प्रवाह दर, उष्णता भार, लक्ष्य तापमान, उपलब्ध स्थापनेची जागा आणि हवा-बाजूच्या उष्णता विघटन आवश्यकतांवर आधारित कॉन्फिगर केले जाऊ शकतात. आम्ही लिक्विड-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंबली तयार करतो, एक एकीकृत थर्मल मॅनेजमेंट सोल्यूशन जे द्रव सर्किटमधून आसपासच्या हवेत उष्णता हस्तांतरित करण्यासाठी थर्मोइलेक्ट्रिक मॉड्यूल्स वापरते. ही प्रणाली लिक्विड कोल्ड प्लेट, थर्मोइलेक्ट्रिक कूलर, रेडिएटर आणि फॅनला एकाच घटकामध्ये एकत्रित करते, ज्यामुळे कंप्रेसर किंवा रेफ्रिजरंटची गरज न पडता द्रव-कूल्ड उपकरणांसाठी सक्रिय तापमान नियंत्रण मिळते.

प्रमुख वैशिष्ट्ये

●इक्विड-टू-एअर हीट ट्रान्सफर: थर्मोइलेक्ट्रिक कूलिंग मॉड्यूल आणि एअर-कूल्ड हीट सिंकद्वारे द्रव सर्किटमधून सभोवतालच्या हवेमध्ये उष्णता हस्तांतरित करते.

सक्रिय तापमान नियंत्रण: नियंत्रित द्रव तापमान आवश्यक असलेल्या अनुप्रयोगांसाठी सक्रिय शीतकरण आणि गरम प्रदान करते.

एकात्मिक डिझाइन: TEC मॉड्यूल, लिक्विड कोल्ड प्लेट, हीट सिंक, पंखा आणि संबंधित घटकांना कॉम्पॅक्ट थर्मल असेंब्लीमध्ये एकत्र करते.

रेफ्रिजरंट नाही: कॉम्प्रेसर किंवा रेफ्रिजरंट सर्किटशिवाय सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग वापरते.

कॉम्पॅक्ट आणि कमी कंपन: TEC मध्ये कोणतेही यांत्रिक कंप्रेसर नाही, जे असेंब्ली संवेदनशील उपकरणे आणि जागा-मर्यादित प्रणालींसाठी योग्य बनवते.

सानुकूल करण्यायोग्य कॉन्फिगरेशन: कूलिंग क्षमता, परिमाणे, द्रव इंटरफेस, इलेक्ट्रिकल वैशिष्ट्ये आणि एअर-साइड घटक अनुप्रयोग आवश्यकतांनुसार सानुकूलित केले जाऊ शकतात.

लिक्विड-टू-एअर टीईसी असेंब्ली कशी कार्य करते?

लिक्विड-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली पेल्टियर इफेक्ट वापरून उष्णता द्रव बाजूकडून हवेच्या बाजूला हलवते.

मूलभूत थर्मल मार्ग आहे:

●इक्विड → कोल्ड प्लेट → टीईसी मॉड्यूल → हीट सिंक → फॅन → वातावरणीय हवा

जेव्हा टीईसी मॉड्यूलवर डीसी पॉवर लागू केली जाते, तेव्हा द्रव कोल्ड प्लेटमधून उष्णता शोषली जाते आणि हॉट-साइड हीट सिंकमध्ये हस्तांतरित केली जाते. त्यानंतर पंखा हीट सिंकमधून हवेला बळजबरीने आसपासच्या वातावरणात उष्णता काढून टाकतो.

कूलिंग परफॉर्मन्स टीईसी मॉड्यूल, द्रव प्रवाह दर, थर्मल इंटरफेस, हॉट-साइड हीट डिसिपेशन, सभोवतालचे तापमान आणि इलेक्ट्रिकल ऑपरेटिंग परिस्थितींवर अवलंबून असते.

अर्ज

लेसर आणि ऑप्टिकल उपकरणे

लेसर प्रणाली, ऑप्टिकल घटक आणि इतर द्रव-कूल्ड ऑप्टोइलेक्ट्रॉनिक उपकरणांच्या तापमान स्थिरीकरणासाठी वापरले जाते.

प्रयोगशाळा उपकरणे

लिक्विड-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली विश्लेषणात्मक उपकरणे, प्रयोगशाळेतील तापमान-नियंत्रण प्रणाली आणि स्थिर द्रव तापमान आवश्यक असलेल्या चाचणी उपकरणांसाठी योग्य आहेत.

वैद्यकीय आणि निदान उपकरणे

वैद्यकीय आणि निदान उपकरणांमध्ये एकत्रित केले जाऊ शकते जेथे कॉम्पॅक्ट द्रव तापमान नियंत्रण आवश्यक आहे.

औद्योगिक इलेक्ट्रॉनिक्स

इलेक्ट्रॉनिक उपकरणे, नियंत्रण प्रणाली, सेन्सर्स आणि इतर उष्णता-संवेदनशील औद्योगिक उपकरणांमध्ये थंड द्रव लूपसाठी योग्य.

बॅटरी आणि ऊर्जा प्रणाली

बॅटरी-संबंधित घटकांचे स्थानिक थर्मल व्यवस्थापन आणि द्रव शीतकरण आवश्यक असलेल्या इतर प्रणालींसाठी वापरले जाऊ शकते.

प्रिसिजन थर्मल कंट्रोल

कंप्रेसर-आधारित रेफ्रिजरेशनशिवाय नियंत्रित द्रव तापमान आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य.

सानुकूलित पर्याय

एक्स-मेरिटन ऍप्लिकेशन-विशिष्ट थर्मल आणि मेकॅनिकल आवश्यकतांनुसार लिक्विड-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली विकसित करू शकते.

सानुकूलनामध्ये हे समाविष्ट असू शकते:

● TEC मॉड्यूल आकार आणि कॉन्फिगरेशन

● कूलिंग क्षमता

● लिक्विड कोल्ड प्लेटचे परिमाण

● लिक्विड इनलेट आणि आउटलेट कॉन्फिगरेशन

● ट्यूबिंग किंवा फिटिंग आवश्यकता

● द्रव प्रवाह दर

● हीट सिंकचे परिमाण

● पंखा आकार आणि हवा प्रवाह

● ऑपरेटिंग व्होल्टेज आणि करंट

● तापमान सेन्सर

● माऊंटिंग स्ट्रक्चर

● इलेक्ट्रिकल कनेक्शन

● एकूण असेंबली परिमाणे

ग्राहक मूल्यमापनासाठी थर्मल आवश्यकता, अभियांत्रिकी रेखाचित्रे, विद्यमान नमुने किंवा उपकरणे तपशील देऊ शकतात.

एक्स-मेरिटन का निवडावे?

इंटिग्रेटेड टीईसी सोल्युशन्स: टीईसी मॉड्यूल्स, लिक्विड कोल्ड प्लेट्स, हीट सिंक आणि पंखे एक थर्मल असेंब्ली म्हणून डिझाइन केले जाऊ शकतात.

थर्मोइलेक्ट्रिक मटेरियल एक्सपर्टिस: इन-हाउस थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट अनुप्रयोग-विशिष्ट TEC कॉन्फिगरेशनला समर्थन देते.

सानुकूल थर्मल डिझाइन: कूलिंग क्षमता, द्रव प्रवाह, परिमाणे आणि विद्युत मापदंड वास्तविक प्रणालीशी जुळले जाऊ शकतात.

प्रोटोटाइप ते प्रोडक्शन: थर्मल डिझाईन आणि प्रोटोटाइप डेव्हलपमेंटपासून चाचणी आणि व्हॉल्यूम उत्पादनासाठी समर्थन.

अनुप्रयोग-केंद्रित अभियांत्रिकी: TEC मॉड्यूल स्वतंत्रपणे निवडण्याऐवजी डिझाइन संपूर्ण थर्मल मार्गाचा विचार करते.

वारंवार विचारले जाणारे प्रश्न

लिक्विड-कूल्ड थर्मोइलेक्ट्रिक कूलर असेंब्ली म्हणजे काय?

हे एकात्मिक कूलिंग असेंब्ली आहे जे थर्मोइलेक्ट्रिक मॉड्यूल वापरते जे द्रव सर्किटमधून आसपासच्या हवेत उष्णता हस्तांतरित करते. यात लिक्विड कोल्ड प्लेट, थर्मोइलेक्ट्रिक कूलर (TEC) मॉड्यूल, एअर-कूल्ड रेडिएटर आणि पंखा यांचा समावेश आहे.

लिक्विड-कूल्ड आणि एअर-कूल्ड टीईसी कूलिंगमध्ये काय फरक आहे?

लिक्विड-कूल्ड टीईसी असेंब्ली थंड प्लेटमधून द्रव थंड करते आणि रेडिएटरद्वारे आसपासच्या हवेत उष्णता पसरवते. हे कॉन्फिगरेशन खूप उपयुक्त आहे जेव्हा उष्णता स्त्रोत द्रव सर्किटशी जोडलेला असतो किंवा जेव्हा लिक्विड कूलिंग लक्ष्य उपकरणांशी अधिक चांगला थर्मल संपर्क प्रदान करते.

हे असेंब्ली एकाच वेळी कूलिंग आणि हीटिंग फंक्शन्स प्रदान करू शकते?

होय. TEC मॉड्यूलची ध्रुवीयता उलट करून, उष्णता हस्तांतरणाची दिशा उलट केली जाऊ शकते, जेव्हा सिस्टम डिझाइन द्विदिश तापमान नियंत्रणास समर्थन देते तेव्हा समान असेंबली सक्रिय हीटिंग किंवा कूलिंग प्रदान करू शकते.

सानुकूल डिझाइनसाठी कोणती माहिती आवश्यक आहे?

सर्वात उपयुक्त माहितीमध्ये उष्णता भार, द्रव प्रकार, द्रव प्रवाह दर, इनलेट तापमान, लक्ष्य तापमान, सभोवतालचे तापमान, उपलब्ध स्थापना जागा, वीज पुरवठा आणि कनेक्शन आवश्यकता यांचा समावेश होतो. अभियांत्रिकी रेखाचित्रे किंवा नमुने देखील आम्हाला यांत्रिक संरचनेचे मूल्यांकन करण्यास मदत करू शकतात.

एक्स-मेरिटन लिक्विड कनेक्शन आणि रेडिएटर्स सानुकूलित करू शकते?

होय. लिक्विड इनलेट/आउटलेट कनेक्शन, कोल्ड प्लेटचे परिमाण, रेडिएटर कॉन्फिगरेशन, फॅन सिलेक्शन, माउंटिंग स्ट्रक्चर आणि एकंदर असेंब्ली डायमेन्शन्स हे सर्व ॲप्लिकेशनला सानुकूलित केले जाऊ शकतात.
