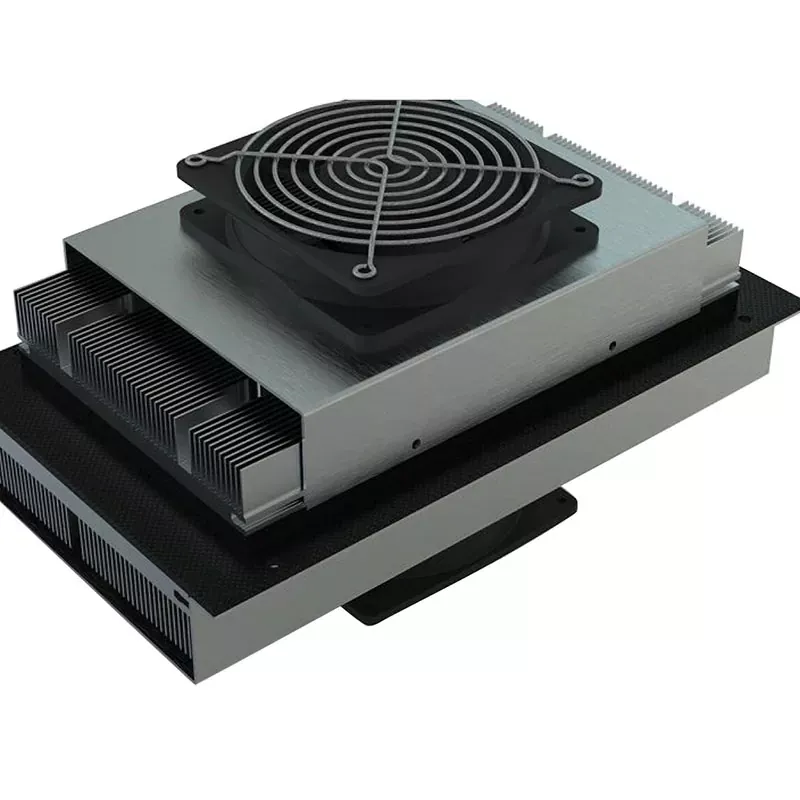

एक्स-मेरिटन एअर-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंबली कॉम्पॅक्ट, उच्च समाकलित सॉलिड-स्टेट थर्मल मॅनेजमेंट सोल्यूशन वितरीत करते. पारंपारिक कंप्रेसर, रेफ्रिजरंट लाईन्स आणि कॉम्प्लेक्स लिक्विड सर्कुलेशन लूप काढून टाकून, हे असेंब्ली थेट एअर-साइड हीट एक्सचेंजर्स आणि उच्च-विश्वसनीय सेमीकंडक्टर थर्मोइलेक्ट्रिक मॉड्यूल्सचा वापर प्रभावी उष्णता विनिमय सुलभ करण्यासाठी करतात, गळतीचे धोके रोखून उपकरणे आर्किटेक्चर लक्षणीयरीत्या सुव्यवस्थित करतात.
एक्स-मेरिटनच्या उभ्या एकत्रीकरण क्षमतांचा लाभ घेणे—प्रत्येक असेंब्लीमध्ये 100% मॉड्यूल पडताळणी, AC प्रतिरोधक चाचणी आणि दीर्घकालीन स्थिरता आणि उच्च स्थायित्व सुनिश्चित करण्यासाठी कठोर तापमान-सायकलिंग स्ट्रेस टेस्टिंगमधून कच्चा थर्मोइलेक्ट्रिक मटेरियल आणि मुख्य घटकांचा विकास प्रणाली-स्तरीय थर्मल डिझाइनमध्ये होतो.
एअर-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली डीसी पॉवर इनपुटद्वारे तापमानात फरक तयार करण्यासाठी सेमीकंडक्टर थर्मोइलेक्ट्रिक मॉड्यूल्स वापरतात. कूलिंग सिस्टमला कंप्रेसर किंवा पारंपारिक रेफ्रिजरंट सर्किटची आवश्यकता नसते.
कूलिंग घटक वेगळ्या रेफ्रिजरेशन युनिटवर अवलंबून न राहता कॉम्पॅक्ट असेंब्लीमध्ये एकत्रित केले जातात. ही रचना इलेक्ट्रॉनिक उपकरणे, उपकरणे आणि बंदिस्त प्रणालींच्या आत किंवा आजूबाजूला आवश्यक असलेली प्रतिष्ठापन जागा कमी करण्यास मदत करते.
कॉम्प्रेसर किंवा इतर मोठ्या यांत्रिक रेफ्रिजरेशन यंत्रणेशिवाय, असेंबली ऑपरेशन दरम्यान कमीतकमी यांत्रिक कंपन निर्माण करते.
थर्मोइलेक्ट्रिक मॉड्यूल डीसी करंटची दिशा उलट करून कूलिंग आणि हीटिंग दरम्यान स्विच करू शकते. त्यामुळे एक थर्मल मॅनेजमेंट असेंब्ली मूलभूत द्विदिशीय तापमान नियंत्रणासाठी वेगळे हीटिंग घटक न जोडता वेगवेगळ्या ऑपरेटिंग परिस्थितींमध्ये तापमान नियमनाचे समर्थन करू शकते.
थर्मोइलेक्ट्रिक प्रभाव विद्युत इनपुटमधील बदलांना थेट प्रतिसाद देतो, ज्यामुळे थर्मल आउटपुट कंट्रोल सिस्टमद्वारे समायोजित केले जाऊ शकते. तापमान फीडबॅकसह कॉन्फिगरेशनचा वापर केला जाऊ शकतो जेथे उपकरणांना नियंत्रित आणि पुनरावृत्ती करण्यायोग्य तापमान परिस्थितीची आवश्यकता असते.
एअर-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली एअर-साइड हीट एक्सचेंजर्सद्वारे उष्णता हस्तांतरित करतात आणि त्यांना द्रव परिसंचरण लूपची आवश्यकता नसते. हे शीतलक आर्किटेक्चरमधून शीतलक पाइपिंग, पंप, जलाशय आणि संबंधित द्रव-लूप कनेक्शनची आवश्यकता काढून टाकते.
असेंब्ली -40°C ते +85°C पर्यंतच्या विस्तृत तापमान श्रेणीमध्ये कार्यरत उपकरणांसाठी कॉन्फिगर केली जाऊ शकते. घटक निवड आणि असेंबली कॉन्फिगरेशन अपेक्षित पर्यावरणीय आणि उपकरणे ऑपरेटिंग परिस्थितीशी जुळले जाऊ शकते.
X-Meritan आवश्यक कूलिंग क्षमता, व्होल्टेज, करंट, परिमाणे, वायुप्रवाह, तापमान-नियंत्रण अचूकता आणि माउंटिंग आवश्यकतांनुसार असेंब्ली कॉन्फिगर करू शकते. हे थर्मल मॅनेजमेंट युनिटला लक्ष्य उपकरणांच्या यांत्रिक आणि इलेक्ट्रिकल मर्यादांशी जुळवून घेण्यास अनुमती देते.
|
पॅरामीटर |
तपशील |
|
कूलिंग क्षमता |
10W ते 500W |
|
ऑपरेटिंग व्होल्टेज |
डीसी 12V / 24V / 48V |
|
ऑपरेटिंग वर्तमान |
1A ते 10A |
|
तापमान नियंत्रण अचूकता |
±0.1°C ते ±1°C (सानुकूल करण्यायोग्य) |
|
ऑपरेटिंग तापमान श्रेणी |
-40°C ते +85°C |
|
हवेचे प्रमाण (थंड अंत) |
20 CFM ते 200 CFM |
|
आवाज पातळी |
≤35 dB(A) |
|
परिमाण (L×W×H) |
100×100×50mm ते 300×300×150mm |
|
वजन |
0.5kg ते 5kg |
लिक्विड कूलिंग लूपची आवश्यकता नसलेल्या ऍप्लिकेशन्ससाठी, एअर-साइड TEC कॉन्फिगरेशन सिस्टीम एकत्रीकरण सुलभ करू शकते.
|
विचार करणे |
एअर-टू-एअर TEC असेंब्ली |
द्रव-आधारित कूलिंग |
|
उष्णता हस्तांतरण माध्यम |
हवा |
द्रव |
|
रेफ्रिजरंट सर्किट |
आवश्यक नाही |
सिस्टम आर्किटेक्चरवर अवलंबून आहे |
|
द्रव पाइपिंग |
आवश्यक नाही |
आवश्यक आहे |
|
गळतीची चिंता |
द्रव सर्किट नाही |
विचार केला पाहिजे |
|
स्थापना |
डायरेक्ट एअर-साइड इंटिग्रेशन |
अतिरिक्त द्रव-लूप घटक आवश्यक आहेत |
|
ठराविक वापर |
संलग्नक, उपकरणे, इलेक्ट्रॉनिक्स |
उच्च थर्मल-लोड सिस्टम आणि लिक्विड-कूल्ड उपकरणे |
|
तापमान नियंत्रण |
स्थानिकीकृत आणि नियंत्रित कूलिंगसाठी योग्य |
द्रव उष्णता हस्तांतरणाच्या आसपास डिझाइन केलेल्या सिस्टमसाठी योग्य |
योग्य वास्तुकला कूलिंग क्षमता, उष्णता प्रवाह, सभोवतालची परिस्थिती, उपलब्ध जागा, वायुप्रवाह आणि उपकरणाची रचना यावर अवलंबून असते.
एअर-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली बाहेरील कॅबिनेट, दळणवळण उपकरणे आणि इलेक्ट्रॉनिक एन्क्लोजरमध्ये जमा झालेली उष्णता काढून टाकू शकतात. थंड बाजूवरील हवेचे परिसंचरण संपूर्ण आवारात थंडपणाचे वितरण करते तर उष्ण बाजू आसपासच्या वातावरणात गोळा केलेली उष्णता नाकारते.
स्थिर तापमान आणि कमी यांत्रिक व्यत्यय आवश्यक असलेल्या प्रयोगशाळेतील उपकरणांसाठी, सॉलिड-स्टेट थर्मोइलेक्ट्रिक कूलिंग कंप्रेसर कंपन आणि रेफ्रिजरंट अभिसरण टाळते. विश्लेषणात्मक आणि संशोधन साधनांच्या थर्मल आवश्यकतांनुसार असेंब्ली कॉन्फिगर केली जाऊ शकते.
निदान आणि वैद्यकीय उपकरणांमधील तापमान-संवेदनशील घटकांना नियंत्रित थर्मल परिस्थितीची आवश्यकता असू शकते. एअर-टू-एअर TEC कॉन्फिगरेशन उपकरणांमध्ये लिक्विड सर्किट आणल्याशिवाय स्थानिकीकृत थंड किंवा गरम प्रदान करू शकतात.
सेमीकंडक्टर प्रक्रिया, चाचणी, लेसर आणि ऑप्टिकल उपकरणांमध्ये असे घटक असू शकतात ज्यांचे कार्यप्रदर्शन तापमानानुसार बदलते. TEC-आधारित एअर-साइड थर्मल व्यवस्थापन वापरले जाऊ शकते जेथे नियंत्रित उष्णता काढून टाकणे आणि तापमान स्थिरता आवश्यक आहे.
औद्योगिक नियंत्रण प्रणाली, तपासणी उपकरणे आणि परिवर्तनीय पर्यावरणीय परिस्थितीत कार्यरत इतर यंत्रे परिभाषित ऑपरेटिंग तापमान राखून अंतर्गत उष्णता संचय व्यवस्थापित करण्यासाठी असेंब्लीचा वापर करू शकतात.
प्रत्येक एअर-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्लीज मॉड्यूलची असेंब्लीपूर्वी विद्युत प्रतिरोधकता, थर्मल चालकता आणि सीबेक गुणांकासाठी चाचणी केली जाते. मॉड्यूल तयार कूलिंग सिस्टममध्ये प्रवेश करण्यापूर्वी चाचणी विद्युत किंवा थर्मल विचलन ओळखते.
थर्मोइलेक्ट्रिक सेमीकंडक्टर सामग्रीचे सातत्यपूर्ण विद्युत आणि थर्मल गुणधर्मांसाठी मूल्यांकन केले जाते. आकृती-ऑफ-मेरिट मोजमाप सामग्री आणि मॉड्यूल कार्यप्रदर्शन पडताळणीचा भाग म्हणून वापरले जातात.
थर्मोइलेक्ट्रिक मॉड्यूलच्या अंतर्गत विद्युत कनेक्शनची पडताळणी करण्यासाठी एसी-प्रतिरोध चाचणी केली जाते. सोल्डर-जंक्शन दोषांशी संबंधित असामान्य प्रतिकार ओळखण्यासाठी चाचणीचा हेतू आहे.
दोषपूर्ण किंवा निष्क्रिय थर्मोइलेक्ट्रिक मॉड्यूल एकत्रीकरणापूर्वी तपासले जातात. अयशस्वी मॉड्यूल एक अप्रभावी थर्मल मार्ग तयार करू शकतो आणि संपूर्ण असेंबलीमध्ये उपलब्ध तापमानातील फरक कमी करू शकतो.
पूर्ण झालेल्या असेंब्लींना कार्यप्रदर्शन आणि ताण चाचणी केली जाते, ज्यामध्ये निर्दिष्ट ऑपरेटिंग श्रेणींमध्ये तापमान सायकलिंगचा समावेश होतो. चाचणी पुनरावृत्ती तापमान बदलांच्या अंतर्गत पूर्ण झालेल्या असेंब्लीच्या यांत्रिक आणि थर्मल अखंडतेचे मूल्यांकन करते.
एक्स-मेरिटन थर्मोइलेक्ट्रिक मटेरियल, मुख्य घटक विकास, थर्मल मॅनेजमेंट डिझाइन आणि सिस्टम-स्तरीय निवड यावर कार्य करते. या उभ्या क्षमतेमुळे कूलिंग असेंब्लीचे TEC मटेरियल आणि मॉड्यूल पातळीपासून एअर-साइड थर्मल आर्किटेक्चरपर्यंत मूल्यांकन केले जाऊ शकते.
कंपनी फायबर-ऑप्टिक कम्युनिकेशन्स, औद्योगिक आणि वैद्यकीय उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, ग्राहक इलेक्ट्रॉनिक्स आणि संशोधन संस्थांमध्ये अनुप्रयोग सेवा देते. त्याच्या तांत्रिक व्याप्तीमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, कंपोनंट कस्टमायझेशन, हीट डिसिपेशन सोल्यूशन डिझाइन आणि निवड समर्थन समाविष्ट आहे.
ही एक सॉलिड-स्टेट थर्मल मॅनेजमेंट असेंब्ली आहे जी थर्मोइलेक्ट्रिक मॉड्यूलचा वापर करून उष्णता एका हवेच्या प्रवाहातून दुसऱ्या प्रवाहात स्थानांतरित करते. हीट एक्सचेंजर्स आणि पंखे थंड आणि उष्ण बाजूंना आवश्यक हवा परिसंचरण प्रदान करतात.
होय. थर्मोइलेक्ट्रिक मॉड्यूलमध्ये डीसी चालू दिशा उलट केल्याने उष्णता-हस्तांतरण दिशा उलट होते, ज्यामुळे असेंबली थंड किंवा गरम होऊ शकते.
उपकरणाच्या सतत आणि कमाल उष्णता भाराने प्रारंभ करा, नंतर सभोवतालचे तापमान, लक्ष्य तापमान, वायुप्रवाह आणि उपलब्ध हॉट-साइड हीट रिजेक्शन क्षमता विचारात घ्या. विधानसभा निवडताना या अटींचे एकत्रितपणे मूल्यांकन केले पाहिजे.
होय. परिमाण, एअरफ्लो कॉन्फिगरेशन, माउंटिंग स्ट्रक्चर, इलेक्ट्रिकल आवश्यकता आणि इतर असेंब्ली वैशिष्ट्ये उपकरणाच्या डिझाइननुसार विकसित केली जाऊ शकतात.
आवश्यक कूलिंग क्षमता, सभोवतालचे तापमान, लक्ष्य तापमान, उपलब्ध स्थापनेची जागा, डीसी वीज पुरवठा, वायु प्रवाह परिस्थिती, ऑपरेटिंग वातावरण आणि तापमान-नियंत्रण आवश्यकता प्रदान करा. हे पॅरामीटर्स असेंबली कॉन्फिगरेशनचे वास्तविक अनुप्रयोगाच्या विरूद्ध मूल्यमापन करण्यास अनुमती देतात.
योग्यता वास्तविक उष्णता भार, सभोवतालचे तापमान, आवश्यक तापमान फरक, वायु प्रवाह आणि उपलब्ध उष्णता नकार यावर अवलंबून असते. एअर-साइड TEC कॉन्फिगरेशनच्या व्यावहारिक क्षमतेपेक्षा जास्त असलेल्या अनुप्रयोगांचे वैकल्पिक थर्मल-व्यवस्थापन आर्किटेक्चरच्या विरूद्ध मूल्यांकन केले जावे.
