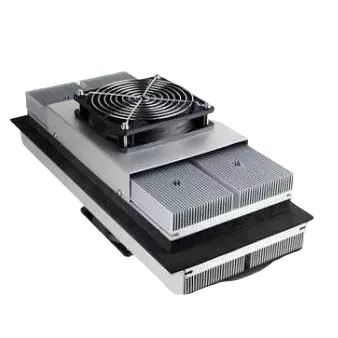

डायरेक्ट-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली

X-Meritan कॉम्पॅक्ट इंडस्ट्रियल एन्क्लोजर आणि संवेदनशील उपकरणांमधील थर्मल अडथळ्यांचे निराकरण करण्यासाठी खास डायरेक्ट-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंबली तयार करते. उच्च-कार्यक्षमता पेल्टियर मॉड्यूल्स, कस्टम कोल्ड प्लेट्स, हीट सिंक आणि पंखे एकाच सॉलिड-स्टेट सब-असेंबलीमध्ये एकत्रित करून, हे सोल्यूशन सेंद्रीय गोंद किंवा द्रव लूपशिवाय थेट स्पॉट कूलिंग प्रदान करते. हे लेसर डायोड्स, वैद्यकीय निदान साधने आणि दूरसंचार इलेक्ट्रॉनिक्सचे यांत्रिक कंपन, अतिउष्णता आणि कार्यक्षमतेच्या ऱ्हासापासून संरक्षण करते.

हे कसे कार्य करते?

डायरेक्ट-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंबली लक्ष्य माउंटिंग पृष्ठभागापासून उष्णता दूर करण्यासाठी आणि आसपासच्या वातावरणात पसरवण्यासाठी पेल्टियर प्रभाव वापरतात.

थर्मल मार्ग:

लक्ष्यित उष्णता स्रोत → कोल्ड-साइड प्लेट/हीट सिंक → टीईसी मॉड्यूल → हॉट-साइड रेडिएटर → एक्झॉस्ट फॅन → वातावरणीय हवा

जेव्हा DC पॉवर लागू होते, तेव्हा कोल्ड प्लेटमध्ये शोषलेली उष्णता अर्धसंवाहक घटकांवरून हॉट-साइड रेडिएटरकडे जाते. हॉट-साइड फॅन सतत कचरा उष्णता सभोवतालच्या हवेत साफ करतो, तर पर्यायी कोल्ड-साइड फॅन एन्क्लोजरच्या आत थंड हवा फिरवतो. एकूण कार्यप्रदर्शन हीट लोड (Qmax), लक्ष्य तापमान भिन्नता (ΔTmax), इनपुट करंट (Imax) आणि सभोवतालची उष्णता सिंकिंग कार्यक्षमता यावर अवलंबून असते.

प्रमुख वैशिष्ट्ये

थेट पृष्ठभाग-टू-एअर थर्मल ट्रान्सफर: कोल्ड-साइड माउंटिंग पृष्ठभागांमधून उष्णता थेट शोषून घेते आणि सक्ती-संवहन उष्णता सिंकद्वारे सभोवतालच्या हवेमध्ये बाहेर टाकते.

सॉलिड-स्टेट विश्वसनीयता: कंप्रेसर, रेफ्रिजरंट लूप आणि मूक, कंपन-मुक्त ऑपरेशनसाठी यांत्रिक भाग (पंखे वगळता) काढून टाकते.

रॅपिड थर्मल रिस्पॉन्स: इनपुट डीसी करंट समायोजित करून तात्काळ गरम/कूलिंग स्विचिंग आणि सूक्ष्म तापमान नियमन सक्षम करते.

इनर्ट एन्व्हायर्नमेंट असेंब्ली: व्हॅक्यूम सोल्डरिंग आणि इनर्ट-वातावरण पॅकेजिंग अंतर्गत ऑक्सिडेशन, आउटगॅसिंग आणि थर्मल डिग्रेडेशन प्रतिबंधित करते.

कॉम्पॅक्ट आणि रग्ड फूटप्रिंट: जागा-मर्यादित गृहनिर्माण, बाहेरील दूरसंचार कॅबिनेट आणि पोर्टेबल डायग्नोस्टिक युनिट्समध्ये सहजपणे समाकलित होते.

ऑर्डर करण्यासाठी इंजिनिअर्ड: कोल्ड प्लेट भूमिती, फॅन कॉन्फिगरेशन, ऑपरेटिंग व्होल्टेज आणि थर्मल क्षमता विशिष्ट संलग्न डिझाइनशी जुळतात.

प्राथमिक लक्ष्य अर्ज

अचूक इलेक्ट्रॉनिक संलग्नक सीलबंद घरांमध्ये थर्मल ओव्हरलोडपासून संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स, वीज पुरवठा आणि ऑटोमेशन मॉड्यूल्सचे संरक्षण करते.

वैद्यकीय निदान उपकरणे डायरेक्ट-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंबली क्लिनिकल विश्लेषक, वैद्यकीय इमेजिंग घटक आणि तापमान-संवेदनशील अभिकर्मकांसाठी स्थिर, कंपन-मुक्त थर्मल नियंत्रण प्रदान करते.

ऑप्टिकल आणि लेसर प्रणाली तरंगलांबी प्रवाह आणि सिग्नल विकृती दूर करण्यासाठी उच्च-शक्ती लेसर डायोड आणि ऑप्टिकल सेन्सरसाठी निश्चित तापमान राखते.

दूरसंचार हार्डवेअर रिमोट आउटडोअर टेलिकॉम कॅबिनेट आणि बेस स्टेशनसाठी सतत कूलिंग सुनिश्चित करते जेथे कंप्रेसरची देखभाल अव्यवहार्य आहे.

सानुकूलित पर्याय

1. कूलिंग कॅपॅसिटी (Qmax): एकल-स्टेज किंवा मल्टी-स्टेज TEC कॉन्फिगरेशन लक्ष्यित उष्मा भारांशी जुळण्यासाठी इंजिनीयर केलेले.

2. कोल्ड प्लेट इंटरफेस: सानुकूल माउंटिंग होल पॅटर्न, पृष्ठभाग सपाटपणा आणि डायरेक्ट-अटॅच कोल्ड ब्लॉक परिमाण.

3. एअर-साइड डिसिपेशन: कस्टम हीट सिंक एक्सट्रूजन प्रोफाइल, हीट पाईप इंटिग्रेशन आणि उच्च-CFM/वॉटरप्रूफ फॅन निवड.

4. इलेक्ट्रिकल पॅरामीटर्स: तयार केलेले ऑपरेटिंग व्होल्टेज (12V, 24V, 48V DC), कमाल वर्तमान मर्यादा (Imax), आणि एकात्मिक थर्मिस्टर्स/NTC सेन्सर्स.

5. पर्यावरण संरक्षण: कठोर बाह्य वातावरणासाठी पर्यायी IP-रेट केलेले पंखे, कॉन्फॉर्मल कोटिंग्स आणि गंजरोधक पृष्ठभाग उपचार.

एक्स-मेरिटन का निवडावे?

इन-हाउस मॅन्युफॅक्चरिंग कंट्रोल: सेमीकंडक्टर चाचणीपासून अंतिम असेंब्ली, व्हॅक्यूम सोल्डरिंग आणि हर्मेटिक सीलिंगपर्यंत संपूर्ण निरीक्षण.

कठोर गुणवत्ता मानके: 100% असेंब्ली कठोर AC-प्रतिरोध (Rac), थर्मल चालकता आणि सीबेक गुणांक चाचणीतून जातात.

प्रगत मटेरियल सिनर्जी: उत्तम थर्मल कार्यक्षमतेसाठी आणि दीर्घ ऑपरेशनल आयुष्यासाठी इन-हाऊस उच्च-शक्तीच्या एक्सट्रुडेड थर्मोइलेक्ट्रिक सामग्रीद्वारे समर्थित.

प्रोटोटाइप ते व्हॉल्यूम उत्पादन: प्रारंभिक थर्मल सिम्युलेशन आणि सीएडी लेआउटपासून व्हॉल्यूम उत्पादनापर्यंत संपूर्ण तांत्रिक समर्थन.

वारंवार विचारले जाणारे प्रश्न

डायरेक्ट-टू-एअर थर्मोइलेक्ट्रिक कूलर असेंब्ली म्हणजे काय?

हे सॉलिड-स्टेट थर्मल मॅनेजमेंट युनिट आहे जे पेल्टियर मॉड्यूल्सचा वापर करून थेट घन पृष्ठभाग किंवा कोल्ड प्लेटमधून उष्णता खेचते आणि एअर-कूल्ड हीट सिंक आणि फॅन वापरून आसपासच्या हवेत बाहेर टाकते.

मी लिक्विड-टू-एअर कूलिंगपेक्षा डायरेक्ट-टू-एअर कूलिंग कधी निवडावे?

डायरेक्ट-टू-एअर असेंब्ली आदर्श असतात जेव्हा उष्णता स्त्रोत थेट थंड प्लेटवर बसवता येतो किंवा लिक्विड लूप, पंप आणि टयूबिंग स्थापित करताना जागा, वजन किंवा देखभालीच्या मर्यादांमुळे अव्यवहार्य असते.

हे असेंब्ली कूलिंग आणि हीटिंग दोन्ही देऊ शकते?

होय. लागू केलेल्या डीसी करंटची ध्रुवीयता उलट करून, थर्मोइलेक्ट्रिक मॉड्यूल उष्णतेच्या प्रवाहाची दिशा उलट करते, सक्रिय हीटिंग आणि कूलिंग दरम्यान अखंड स्विचिंग सक्षम करते.

सानुकूल असेंबली डिझाइनचे मूल्यांकन करण्यासाठी कोणते पॅरामीटर्स आवश्यक आहेत?

इष्टतम कॉन्फिगरेशन निर्धारित करण्यासाठी, लक्ष्य उष्णता भार (Qc), आवश्यक तापमान भिन्नता (ΔT), कमाल सभोवतालचे तापमान, उपलब्ध स्थापना जागा/CAD मर्यादा आणि प्राधान्य दिलेले DC व्होल्टेज प्रदान करा.
