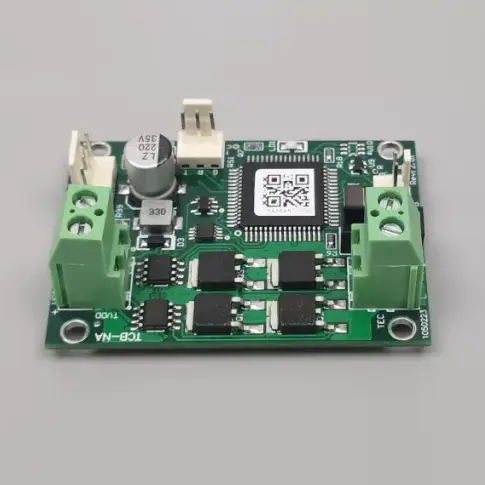

मानक कूलरसाठी TCB-NA तापमान नियंत्रक

स्टँडर्ड कूलरसाठी एक्स-मेरिटन टीसीबी-एनए टेम्परेचर कंट्रोलर हे स्टँडर्ड थर्मोइलेक्ट्रिक कूलरसाठी (TEC) तापमान नियंत्रण मॉड्यूल आहे, जे कूलिंग आणि हीटिंग दोन्हीला समर्थन देते. हे ±0.1°C तापमान नियंत्रण अचूकता, 0–10A TEC करंट आणि -20°C ते +100°C ची नियंत्रण श्रेणी प्रदान करते.

मानक ASCII सिरीयल इंटरफेस, 10K NTC तापमान सेन्सिंग आणि कॉम्पॅक्ट 60 × 42 × 26.5mm स्ट्रक्चरसह, TCB-NA औद्योगिक आणि व्यावसायिक थर्मल व्यवस्थापन प्रणालींमध्ये सरळ एकीकरणासाठी डिझाइन केले आहे.

तांत्रिक तपशील

NTC B मूल्य सानुकूलित केले जाऊ शकते. भिन्न B मूल्य संपूर्ण तापमान मोजमाप प्रभावित करते परंतु मूलभूत नियंत्रण अचूकता बदलत नाही.

नियंत्रण कार्ये

गरम करणे आणि थंड करणे

कंट्रोलर एनटीसी सेन्सरद्वारे तापमान मोजतो आणि सेटपॉईंटनुसार टीईसी दिशा समायोजित करतो. हे समान मॉड्यूलला वेगळ्या कंट्रोल हार्डवेअरशिवाय हीटिंग आणि कूलिंग दोन्ही प्रदान करण्यास अनुमती देते.

चालू/बंद नियमन

ON/OFF नियंत्रण पद्धत लेसर डायोड आणि प्रयोगशाळा उपकरणांसह मानक TEC ऍप्लिकेशन्समध्ये स्थिर तापमान देखरेखीसाठी डिझाइन केलेली आहे.

सिरीयल इंटरफेस

तापमान सेटिंग्ज आणि रिअल-टाइम मॉनिटरिंग ASCII सीरियल प्रोटोकॉलद्वारे व्यवस्थापित केले जाऊ शकते. Windows HyperTerminal सारखी सामान्य मालिका साधने सेटअप आणि चाचणी दरम्यान वापरली जाऊ शकतात.

समर्पित अलार्म आणि "तयार" सिग्नल ऑपरेटिंग-स्टेटस फीडबॅक देतात, तर TEC शटडाउन इनपुट होस्ट सिस्टमला आवश्यक असेल तेव्हा TEC ऑपरेशन अक्षम करण्यास अनुमती देते.

पॉवर मॅचिंग

टीईसी व्होल्टेज

व्होल्टेज जुळणे महत्त्वाचे आहे कारण मानक कूलरसाठी TCB-NA तापमान नियंत्रक अंतर्गत आउटपुट व्होल्टेज मर्यादा प्रदान करत नाही. पुरवठा व्होल्टेज कनेक्ट केलेल्या TEC च्या रेट केलेल्या व्होल्टेजपेक्षा जास्त नसावा.

उदाहरणार्थ, 12V TEC वापरताना, सिस्टम वीज पुरवठा त्यानुसार निवडला पाहिजे.

पॉवर रिपल

कंट्रोलरच्या स्विचिंग ऑपरेशनमुळे कनेक्ट केलेल्या स्विचिंग पॉवर सप्लायवर तरंग वाढू शकते. जर सिस्टीममध्ये इलेक्ट्रिकल नॉइज किंवा EMI साठी संवेदनशील इतर बोर्ड असतील तर कंट्रोलरसाठी वेगळा पॉवर सप्लाय श्रेयस्कर असेल.

तापमान कामगिरी

सेन्सर श्रेणी

कनेक्ट केलेले 10K NTC -30°C ते +147°C या निर्दिष्ट मापन श्रेणीचे समर्थन करते, तर सक्रिय तापमान नियंत्रण -20°C ते +100°C पर्यंत निर्दिष्ट केले जाते.

अचूकता

निर्दिष्ट तापमान नियंत्रण अचूकता आणि सेट तापमान अचूकता दोन्ही ±0.1°C आहेत. एनटीसी सहिष्णुता, सेन्सर प्लेसमेंट, थर्मल कॉन्टॅक्ट, टीईसी वैशिष्ट्ये, उष्णता नष्ट होणे आणि सभोवतालच्या परिस्थितीमुळे वास्तविक सिस्टम कार्यप्रदर्शन देखील प्रभावित होऊ शकते.

कठोर तापमान स्थिरतेची आवश्यकता असलेल्या अनुप्रयोगांसाठी, अंतिम TEC, सेन्सर, लोड आणि यांत्रिक संरचनेसह चाचणी केली पाहिजे.

अर्ज क्षेत्रे

लेसर डायोड्स

कंट्रोलर लेसर डायोड सिस्टमसाठी स्थिर थर्मल वातावरण राखू शकतो जेथे तापमान थेट ऑपरेटिंग कार्यक्षमतेवर परिणाम करते.

प्रयोगशाळा उपकरणे

हे प्रयोगशाळेतील उपकरणांसाठी योग्य आहे ज्यांना मानक थर्मोइलेक्ट्रिक हीटिंग आणि स्थिर तापमान नियमनसह थंड करणे आवश्यक आहे.

औद्योगिक प्रणाली

औद्योगिक उपकरणे सामान्य-उद्देश TEC नियंत्रणासाठी मॉड्यूल वापरू शकतात जेथे कॉम्पॅक्ट इंस्टॉलेशन, सीरियल कम्युनिकेशन आणि किमतीची कार्यक्षमता महत्त्वाची आहे.

स्मार्ट उपकरणे

किमती-केंद्रित आर्किटेक्चर कंट्रोलरला स्मार्ट अप्लायन्स मॅन्युफॅक्चरिंग आणि इतर व्हॉल्यूम ॲप्लिकेशन्ससाठी योग्य बनवते ज्यांना मानक तापमान नियंत्रण आवश्यक आहे.

TCB-NA किंवा TCB-NE?

जेव्हा प्रकल्प मानक तापमान नियंत्रण आणि खर्च कार्यक्षमतेला प्राधान्य देतो तेव्हा TCB-NA योग्य आहे. अधिक प्रगत ऊर्जा व्यवस्थापन किंवा उच्च-स्तरीय तापमान नियंत्रण कार्ये आवश्यक असलेल्या अनुप्रयोगांसाठी, TCB-NE मालिका अधिक योग्य असू शकते.

निवड TEC व्होल्टेज, वर्तमान, लक्ष्य तापमान, नियंत्रण आवश्यकता, कार्यक्षमता आणि सिस्टम आर्किटेक्चरवर आधारित असावी.

खरेदी आवश्यकता

ऑर्डर देण्यापूर्वी, खरेदीदारांनी TEC रेट केलेले व्होल्टेज, कमाल वर्तमान, वीज पुरवठा व्होल्टेज, लक्ष्य तापमान, आवश्यक अचूकता, NTC तपशील, संप्रेषण आवश्यकता आणि ऑपरेटिंग वातावरण याची पुष्टी केली पाहिजे.

X-Meritan चीनमध्ये स्वतःचा कारखाना चालवते, ज्यामध्ये PCB असेंब्ली आणि अंतिम कॅलिब्रेशन समाविष्ट आहे. त्याची अभियांत्रिकी टीम TEC व्होल्टेज मॅचिंग, पॉवर रिपल मॅनेजमेंट आणि कॉन्फिगरेशन आवश्यकतांसाठी तांत्रिक सहाय्य देऊ शकते. मानक घटक यादी आणि परदेशी लॉजिस्टिक्स OEM आणि व्हॉल्यूम खरेदीला समर्थन देतात.

स्थापना नोट्स

वीज पुरवठा TEC रेटिंगशी सुसंगत असणे आवश्यक आहे. TEC व्होल्टेज ओलांडल्याने घटक ओव्हरलोड होऊ शकतो कारण स्टँडर्ड कूलरसाठी TCB-NA तापमान नियंत्रकामध्ये अंतर्गत आउटपुट व्होल्टेज मर्यादित नाही.

0-10A वर्तमान तपशीलाचे TEC, वायरिंग, कनेक्टर आणि वीज पुरवठ्यासह मूल्यांकन केले पाहिजे. संपूर्ण थर्मोइलेक्ट्रिक प्रणालीसाठी योग्य उष्णता अपव्यय देखील आवश्यक आहे.

समान स्विचिंग पॉवर सप्लायला इतर संवेदनशील इलेक्ट्रॉनिक्स कनेक्ट करताना, अंतिम सिस्टम इंटिग्रेशनपूर्वी रिपल आणि EMI कार्यप्रदर्शन तपासा.

वारंवार विचारले जाणारे प्रश्न

TCB-NA कोणत्या TEC व्होल्टेजला समर्थन देऊ शकते?

कंट्रोलर 5V ते 27V पर्यंत TEC व्होल्टेजला सपोर्ट करतो. TEC व्होल्टेज बोर्ड पुरवठा व्होल्टेजच्या बरोबरीने किंवा जास्त असणे आवश्यक आहे. TCB-NA मध्ये कोणतेही अंतर्गत आउटपुट व्होल्टेज मर्यादित नसल्यामुळे, वीज पुरवठा TEC च्या रेट केलेल्या व्होल्टेजपेक्षा जास्त नसावा.

कमाल TEC वर्तमान किती आहे?

स्टँडर्ड कूलरसाठी TCB-NA तापमान नियंत्रक 0-10A च्या TEC वर्तमान श्रेणीला सपोर्ट करतो. TEC रेटिंग, थर्मल लोड, वायरिंग, कनेक्टर आणि वीज पुरवठा क्षमतेनुसार वास्तविक ऑपरेटिंग करंट निवडला जावा.

कंट्रोलर हीटिंग आणि कूलिंग दोन्ही देऊ शकतो का?

होय. द्विदिशात्मक नियंत्रण आर्किटेक्चर TEC ला हीटिंग आणि कूलिंग दोन्ही मोडमध्ये कार्य करण्यास अनुमती देते, ज्यामुळे बदलत्या वातावरणीय परिस्थितीत लक्ष्य तापमान राखणे शक्य होते.

कंट्रोलर कोणता तापमान सेन्सर वापरतो?

मानक कॉन्फिगरेशन 3950 च्या डीफॉल्ट B मूल्यासह 10K NTC वापरते. B मूल्य अनुप्रयोग आवश्यकतांनुसार सानुकूलित केले जाऊ शकते. निर्दिष्ट मापन श्रेणी -20°C ते +100°C च्या नियंत्रण श्रेणीसह -30°C ते +147°C आहे.

TCB-NA चे नियंत्रण किंवा निरीक्षण कसे करता येईल?

कंट्रोलर तापमान सेटिंग आणि रिअल-टाइम मॉनिटरिंगसाठी मानक ASCII सीरियल इंटरफेस वापरतो. हे अलार्म आणि "तयार" स्थिती सिग्नल आणि होस्ट कंट्रोल सिस्टमसह एकीकरणासाठी TEC शटडाउन इनपुट देखील प्रदान करते.
