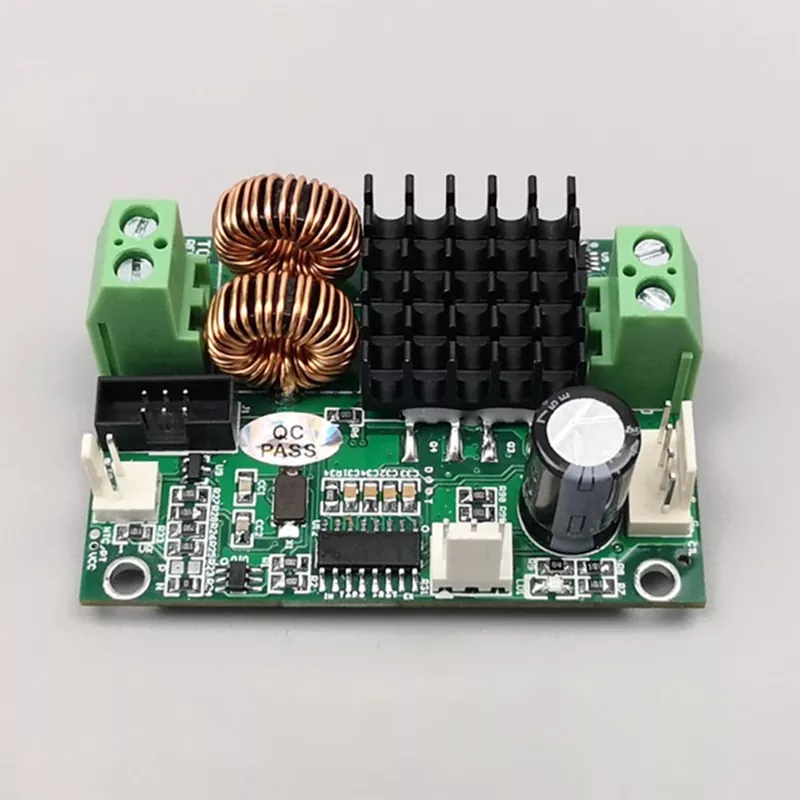

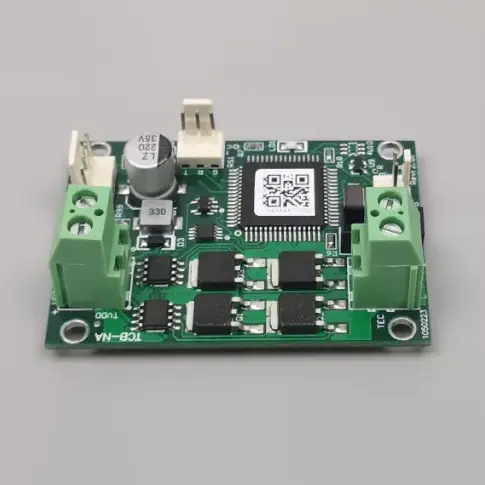

TCB-NC हा एक समर्पित अर्धसंवाहक तापमान नियंत्रण बोर्ड आहे जो उच्च-घनता औद्योगिक नियंत्रण परिस्थिती आणि सूक्ष्म सूक्ष्म उपकरणांसाठी डिझाइन केलेला आहे. कॉम्पॅक्ट डिझाइन आणि उच्च अचूकतेसह TCB-NC तापमान नियंत्रक अत्यंत एकात्मिक सर्किट डिझाइनचा वापर करते जे PID गणना, उच्च-शक्ती ड्रायव्हिंग, NTC सेन्सर डेटा संपादन आणि सिग्नल फीडबॅक एका युनिटमध्ये एकत्रित करते, सुव्यवस्थित सिस्टम एकत्रीकरण सक्षम करते.
TCB-NC हे सेमीकंडक्टर-आधारित हीटिंग आणि कूलिंग ऍप्लिकेशन्ससाठी विशेषतः तयार केलेली ऑप्टिमाइझ केलेली बंद-लूप PID फीडबॅक नियंत्रण यंत्रणा वापरते.
हे उपकरण आणि वातावरणातून रिअल-टाइम तापमान डेटा मिळविण्यासाठी अंगभूत NTC तापमान सेन्सर वापरते, तापमान विचलनांची अचूक गणना करण्यासाठी सेट पॅरामीटर्सशी या वाचनांची वेगाने तुलना करते.
थ्री-स्टेज पीआयडी (प्रोपोर्शनल-इंटिग्रल-डेरिव्हेटिव्ह) अल्गोरिदमचा लाभ घेत, ते आउटपुट पॅरामीटर्स डायनॅमिकरित्या समायोजित करते आणि पारंपारिक, सोप्या चालू/बंद नियंत्रण पद्धतींच्या जागी थर्मोइलेक्ट्रिक कूलिंग प्लेटला पुरवलेले विद्युत् प्रवाह सतत सुधारते.
हे जलद तापमान चढउतारांमुळे थर्मल शॉक प्रभावीपणे प्रतिबंधित करते; लोड तापमान गतिमानपणे बदलत असतानाही, कंट्रोलर त्वरीत लक्ष्य तापमानावर लॉक करतो, किमान चढउतारांसह स्थिर, सतत तापमान नियंत्रण सुनिश्चित करतो.
|
बोर्ड पुरवठा व्होल्टेज |
4.5V - 27V |
|
शिफारस |
मानक 5V-24V स्विचिंग पॉवर सप्लायची शिफारस केली जाते. TEC चे रेट केलेले व्होल्टेज पुरवठा व्होल्टेजच्या बरोबरीचे किंवा थोडे मोठे असावे. TEC चे रेट केलेले व्होल्टेज कमी असल्यास, ते स्वीकार्य आहे; फक्त कमाल आउटपुट गुणोत्तर सेट करा. |
|
बोर्ड पुरवठा वर्तमान |
TEC च्या कमाल ऑपरेटिंग पॉवरद्वारे निर्धारित केले जाते. |
|
टीईसी व्होल्टेज |
2V - 24V (पुरवठा व्होल्टेजवर अवलंबून) |
|
TEC चालू |
10A @ 24V; 12A @ 12V |
|
तापमान सेन्सर |
10K NTC |
|
तापमान अचूकता |
±0.01°C |
|
NTC तापमान श्रेणी |
-60°C ते +170°C |
|
PT100/PT1000 तापमान श्रेणी |
-60°C ते +212°C |
|
ऑपरेटिंग तापमान |
-40°C ते +45°C |
|
स्टोरेज तापमान |
-40°C ते +60°C |
|
ऑपरेटिंग आर्द्रता |
0% - 95% आरएच |
|
डीफॉल्ट फॅक्टरी सेटिंग |
२५° से |
|
परिमाण |
60 मिमी x 42 मिमी |
|
उंची |
एकूण 23 मिमी (बोर्डच्या वर 18.5 मिमी, पिनसाठी बोर्डच्या खाली 3 मिमी, बोर्डची जाडी 1.5 मिमी) |
लघु, एकात्मिक डिझाइनसह, कॉम्पॅक्ट डिझाइन आणि उच्च अचूकतेसह TCB-NC तापमान नियंत्रक पारंपारिक तापमान नियंत्रण उपकरणांमध्ये आढळणाऱ्या अवजड संरचनांना काढून टाकते. त्याचा कॉम्पॅक्ट, हलका फॉर्म फॅक्टर उच्च-घनता असलेल्या औद्योगिक कॅबिनेट आणि सूक्ष्म सूक्ष्म उपकरणांमध्ये अखंड एम्बेडिंगला अनुमती देतो.
पारंपारिक प्रणालींच्या तुलनेत, हे औद्योगिक उपकरणांच्या लघुकरण आणि एकीकरणाच्या दिशेने वर्तमान ट्रेंडसह संरेखित करून, प्रतिष्ठापन जागेची लक्षणीय बचत करते.
TCB-NC कारखाना सोडण्यापूर्वी सर्वसमावेशक इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी (EMC) चाचणी घेते, इलेक्ट्रोमॅग्नेटिक हस्तक्षेपास उत्कृष्ट प्रतिकार दर्शविते.
उच्च व्होल्टेज, मल्टी-डिव्हाइस परस्परसंवाद आणि मजबूत इलेक्ट्रोमॅग्नेटिक आवाज द्वारे वैशिष्ट्यीकृत जटिल औद्योगिक वातावरणात देखील, ते अचूक तापमान डेटा संपादन आणि स्थिर सिस्टम ऑपरेशन राखते, सिग्नल व्यत्यय किंवा नियंत्रण अपयशांपासून मुक्त होते.
हाय-डेफिनिशन व्हिज्युअल डिस्प्ले आणि अंतर्ज्ञानी मेनू नेव्हिगेशन वैशिष्ट्यीकृत करते, ज्यामुळे पॅरामीटर सेटिंग्ज आणि तापमान नियंत्रण मोड स्विचिंग सोपे होते.
विशेष तांत्रिक कौशल्याची आवश्यकता नाही; मानक ऑपरेटर उपकरणे कमिशनिंग आणि पॅरामीटर कॅलिब्रेशन त्वरीत पूर्ण करू शकतात, ज्यामुळे ते मोठ्या प्रमाणात उत्पादन उपकरणे सेटअप आणि दैनंदिन देखभाल या दोन्हीसाठी योग्य बनतात.
सेमीकंडक्टर मॅन्युफॅक्चरिंग, अचूक चाचणी आणि प्रयोगशाळा विश्लेषण यासारख्या मागणीसाठी खास ऑप्टिमाइझ केलेले; हे किमान तापमान सहिष्णुता देते आणि दीर्घकाळापर्यंत अचूक, स्थिर तापमान राखते.
अचूक उपकरणांमध्ये तापमान चढउतारांमुळे चाचणी त्रुटी आणि प्रक्रिया विचलन, उच्च उत्पादन उत्पादन आणि अचूक प्रायोगिक डेटा सुनिश्चित करणे यासारख्या समस्यांचे प्रभावीपणे निराकरण करते.
उच्च-पॉवर ड्राइव्ह मॉड्यूलसह कॉम्पॅक्ट फॉर्म फॅक्टर एकत्र करते, उच्च थर्मोइलेक्ट्रिक रूपांतरण कार्यक्षमतेसह विविध मानक थर्मोइलेक्ट्रिक कूलर (TECs) स्थिरपणे चालविण्यास सक्षम आहे.
उच्च-तीव्रतेच्या तापमान नियंत्रण ऑपरेशन्सच्या मागणीसह कॉम्पॅक्ट इंस्टॉलेशनची गरज संतुलित करते, समान आकाराच्या मानक तापमान नियंत्रण बोर्डांपेक्षा कितीतरी जास्त कार्यप्रदर्शन प्रदान करते.
पारंपारिक औद्योगिक तापमान नियंत्रण प्रणालींना बाह्य ड्राइव्ह मॉड्यूल्स आणि सिग्नल संपादन उपकरणे आवश्यक असतात, परिणामी जटिल आर्किटेक्चर आणि अवजड वायरिंग.
TCB-NC तापमान नियंत्रक अंगभूत ड्राइव्ह आणि फीडबॅक सिस्टमसह सर्व-इन-वन एकात्मिक डिझाइनचे वैशिष्ट्य आहे; कॉम्पॅक्ट डिझाइन आणि उच्च परिशुद्धता असलेले TCB-NC तापमान नियंत्रक स्वतंत्रपणे एक स्वतंत्र युनिट म्हणून अचूक तापमान नियंत्रण करते, ज्यामुळे सिस्टम आर्किटेक्चर लक्षणीयरीत्या सुलभ होते.
पारंपारिक चालू/बंद तापमान नियंत्रणास तापमान ओव्हरशूट, वारंवार स्टार्ट-स्टॉप सायकल आणि लक्षणीय थर्मल शॉक यासारख्या समस्यांचा सामना करावा लागतो, ज्यामुळे दीर्घकालीन ऑपरेशन दरम्यान अचूक मुख्य घटक खराब होऊ शकतात.
हे उत्पादन गुळगुळीत तापमान संक्रमण आणि किमान चढ-उतार सुनिश्चित करण्यासाठी, मुख्य घटकांचे प्रभावीपणे संरक्षण करण्यासाठी आणि उपकरणांचे एकूण सेवा आयुष्य वाढवण्यासाठी सतत पीआयडी डायनॅमिक आउटपुट नियमन वापरते.
NTC थर्मिस्टर्ससाठी मूळ समर्थन बहुतेक अचूक तापमान नियंत्रण उपकरणांच्या सेन्सर कॉन्फिगरेशनशी सुसंगतता सुनिश्चित करते आणि कूलिंग आणि हीटिंग ऍप्लिकेशन्स दोन्हीसाठी लवचिक अनुकूलन करण्यास अनुमती देते.
स्थिर स्थिर-तापमान प्रयोगशाळेतील कार्ये असोत किंवा गतिमान औद्योगिक भार परिस्थिती, हे स्थिर, उच्च-परिशुद्धता ऑपरेशन राखते, पारंपारिक विशेष तापमान नियंत्रण उपकरणांपेक्षा कितीतरी जास्त अष्टपैलुत्व देते.
उच्च घनतेच्या एकात्मिक इलेक्ट्रिकल कंट्रोल कॅबिनेटसाठी अचूक, स्थिर-तापमान थर्मल व्यवस्थापन प्रदान करते. कॉम्पॅक्ट डिझाइन आणि उच्च अचूकतेसह TCB-NC तापमान नियंत्रक उच्च अंतर्गत तापमानामुळे विद्युत घटक वृद्धत्व आणि ऑपरेशनल बिघाडांना प्रतिबंधित करते, स्वयंचलित उत्पादन लाइनचे सतत आणि स्थिर ऑपरेशन सुनिश्चित करते.
विविध विश्लेषणात्मक उपकरणे, चाचणी उपकरणे आणि प्रायोगिक नमुने यांच्या स्थिर-तापमान नियंत्रणासाठी योग्य. कंपन-मुक्त ऑपरेशन, उच्च सुस्पष्टता आणि कमी हस्तक्षेप यासारख्या फायद्यांसह, ते प्रायोगिक डेटावरील तापमान चढउतारांचा प्रभाव काढून टाकते, अचूक आणि पुनरुत्पादित चाचणी परिणाम सुनिश्चित करते.
सेमीकंडक्टर मायक्रो-मशीनिंग, अचूक नक्षीकाम आणि सूक्ष्म/नॅनो-तपासणी उपकरणांमध्ये तापमान नियमनासाठी वापरले जाते. हे सेमीकंडक्टर उत्पादन प्रक्रियेच्या कठोर तापमान नियंत्रण मानकांची पूर्तता करते, अचूक मशीनिंगमध्ये उत्पादन दर सुधारण्यास मदत करते.
नवीन ऊर्जा चाचणी उपकरणे, ऊर्जा साठवण प्रणालीसाठी थर्मल व्यवस्थापन घटक आणि सूक्ष्म-तापमान नियंत्रण मॉड्यूलसह सुसंगत. हे ऑपरेटिंग तापमान स्थिर करते आणि नवीन ऊर्जा उपकरणांच्या जटिल उच्च आणि कमी-तापमानाच्या कार्य परिस्थितीशी जुळवून घेते.
मुख्य फायदे तीन भागात आहेत:
प्रथम, यात लहान फूटप्रिंट आणि उच्च एकात्मता आहे, ज्यामुळे ते लघु उपकरणे पुन्हा तयार करण्यासाठी आदर्श बनते;
दुसरे, ते उच्च तापमान नियंत्रण अचूकता आणि व्यापक सेन्सर सुसंगतता देते, जे अचूक उत्पादन प्रक्रियेसाठी अनुकूल आहे;
तिसरे, ते बाह्य सहाय्यक हार्डवेअरची गरज काढून टाकते, संपूर्ण प्रणालीची रचना सुलभ करते आणि उपकरणांचे एकत्रीकरण, वायरिंग आणि दीर्घकालीन देखभाल खर्च प्रभावीपणे कमी करते.
आम्ही उद्योग-मानक पुनरावृत्ती कॅलिब्रेशन पद्धतीची शिफारस करतो: प्रथम, अविभाज्य (I) आणि व्युत्पन्न (D) पॅरामीटर्स शून्यावर सेट करा आणि थोडासा तापमान दोलन होईपर्यंत हळूहळू आनुपातिक लाभ (Kp) वाढवा; पुढे, स्थिर-स्थिती तापमान त्रुटी दूर करण्यासाठी अविभाज्य वेळ (Ti) समायोजित करा; शेवटी, तापमान प्रतिसाद गती सुधारण्यासाठी आणि चढउतार दाबण्यासाठी व्युत्पन्न वेळ (Td) बारीक करा. उपकरण-विशिष्ट अचूक मापदंडांसाठी, कृपया आमच्या तांत्रिक कार्यसंघाशी एकाहून एक मार्गदर्शनासाठी संपर्क साधा.
हे उत्पादन विशेषतः सेमीकंडक्टर सूक्ष्म उपकरणे आणि अचूक चाचणी उपकरणांसाठी विकसित केले गेले आहे. याने औद्योगिक-श्रेणी इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी (EMC) आणि स्थिरता चाचणी घेतली आहे. उच्च जागा कार्यक्षमता, स्थिर तापमान आउटपुट आणि किमान डेटा त्रुटी वैशिष्ट्यीकृत, हे सेमीकंडक्टर उत्पादन ओळींवर सूक्ष्म-तापमान नियंत्रणासाठी आणि अचूक प्रयोगशाळा उपकरणांसाठी एक आदर्श उपाय म्हणून काम करते.
हे ऑपरेटिंग परिस्थितीवर आधारित स्थिर तापमान राखून, हीटिंग आणि कूलिंग दरम्यान स्वयंचलित स्विचिंगचे समर्थन करते. हे सानुकूल प्रोग्रामिंगला देखील समर्थन देते—केवळ-हीटिंग-ओन्ली किंवा कूलिंग-ओन्ली मोडसाठी कॉन्फिगरेशनला परवानगी देते-वेगवेगळ्या उपकरणांच्या विशिष्ट तापमान नियंत्रण आवश्यकता पूर्ण करण्यासाठी, उच्च सानुकूलित लवचिकता ऑफर करते.
मूळ निर्माता म्हणून, आम्ही मोठ्या प्रमाणात ऑर्डरसाठी समर्पित तांत्रिक एकत्रीकरण, पॅरामीटर ट्यूनिंग मार्गदर्शन आणि सिस्टम-स्तरीय एकत्रीकरण समर्थन प्रदान करतो. सर्व उत्पादने प्रमाणित गुणवत्ता नियंत्रण आणि संपूर्ण शिपमेंट पूर्व तपासणीतून जातात. एंटरप्राइझ मोठ्या प्रमाणावर उत्पादन आणि प्रकल्प पुनरावृत्तीच्या गरजा पूर्ण करण्यासाठी आम्ही दीर्घकालीन विक्रीनंतरचे तांत्रिक समर्थन देखील देऊ करतो.
