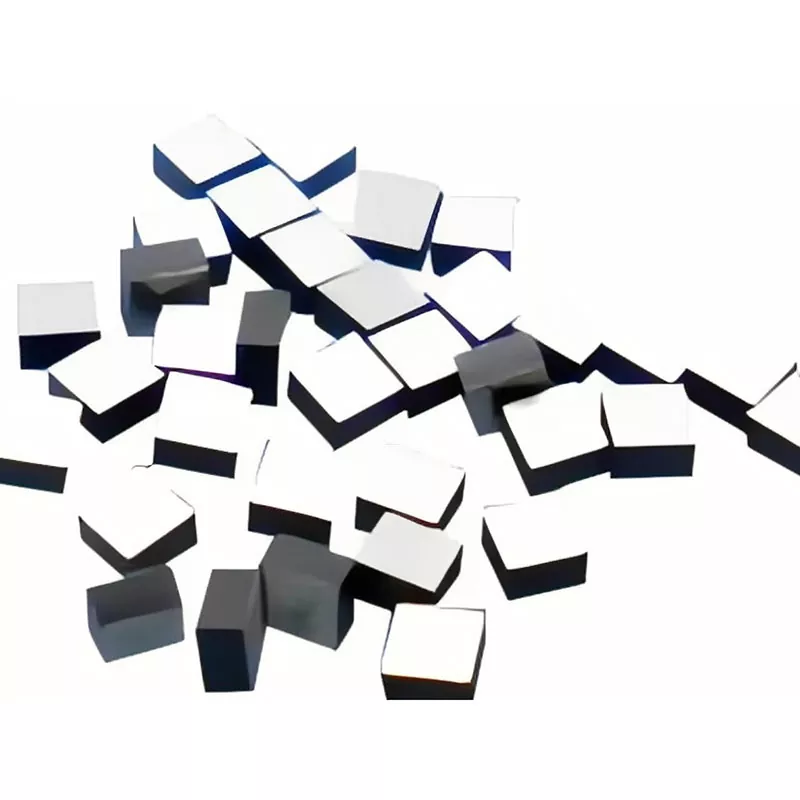

बॅटरी पॅकसाठी एक्स-मेरिटन एनटीसी थर्मिस्टर हा अत्यंत संवेदनशील, ऑटोमोटिव्ह-ग्रेड तापमान मापन सेन्सर आहे जो विशेषतः लिथियम-आयन बॅटरी मॉड्यूल्स, एनर्जी स्टोरेज सिस्टम (ESS) आणि औद्योगिक बॅटरी व्यवस्थापन आर्किटेक्चर्स (BMS) साठी डिझाइन केलेला आहे. थर्मल रनअवे टाळण्यासाठी आणि बॅटरी चार्जिंग कार्यक्षमता ऑप्टिमाइझ करण्यासाठी इंजिनीयर केलेले, हे कॉम्पॅक्ट थर्मिस्टर थेट सेल आणि मॉड्यूल पृष्ठभागांवरून जलद, अचूक तापमान फीडबॅक देते.
बॅटरी पॅकसाठी NTC थर्मिस्टर त्याच्या संवेदन सामग्रीच्या नकारात्मक तापमान गुणांकाद्वारे तापमान बदल ओळखतो. जसजसे तापमान वाढते तसतसे विद्युत प्रतिरोधकता कमी होते, ज्यामुळे कनेक्टेड मॉनिटरिंग सर्किट बॅटरीच्या तापमानातील बदल ओळखू शकते.
भिन्न बॅटरी व्यवस्थापन प्रणाली भिन्न प्रतिकार-तापमान वक्र वापरतात. X-Meritan 3435K, 3950K आणि 4100K सह B-मूल्यांसह 10KΩ, 47KΩ, आणि 100KΩ सारखी सामान्यतः वापरलेली R25 मूल्ये प्रदान करते. आवश्यक R-T वक्र नुसार सानुकूल प्रतिरोध आणि B-मूल्य वैशिष्ट्यांचा पुरवठा केला जाऊ शकतो.
सेन्सिंग एलिमेंट बॅटरी सेल आणि मॉड्युलवर किंवा जवळ इंस्टॉलेशनसाठी योग्य असलेल्या कॉन्फिगरेशनमध्ये पॅकेज केले जाऊ शकते. कॉम्पॅक्ट परिमाणे बॅटरी असेंब्लीमध्ये लक्षणीय जागा न व्यापता तापमान सेन्सरचे परीक्षण केलेल्या उष्णता स्त्रोताजवळ ठेवण्यास मदत करतात.
लीडची लांबी, घरांचे कॉन्फिगरेशन, कनेक्टर व्यवस्था आणि इतर यांत्रिक वैशिष्ट्ये वेगवेगळ्या बॅटरी पॅक संरचनांसाठी सानुकूलित केल्या जाऊ शकतात. हे सेन्सर असेंब्लीला उपलब्ध इंस्टॉलेशन स्थिती आणि इलेक्ट्रिकल इंटरफेसशी जुळण्यास अनुमती देते.
-40°C ते +125°C ची निर्दिष्ट ऑपरेटिंग तापमान श्रेणी बॅटरी ऑपरेटिंग परिस्थितीची विस्तृत श्रेणी समाविष्ट करते. निवडलेले पॅकेज आणि सेन्सिंग कॉन्फिगरेशन अनुप्रयोगाच्या वास्तविक तापमान प्रदर्शनाशी जुळले पाहिजे.
लीड वायर आणि हाउसिंगमधील इन्सुलेशन प्रतिरोध 100MΩ पेक्षा जास्त आहे. जेव्हा सेन्सर योग्यरित्या स्थापित केला जातो तेव्हा हे सेन्सिंग सर्किट आणि आसपासच्या यांत्रिक संरचना दरम्यान विद्युत अलगाव प्रदान करते.
|
पॅरामीटर |
वर्णन / मूल्य |
|
R25 नाममात्र प्रतिकार |
सामान्य वैशिष्ट्यांमध्ये 10KΩ, 47KΩ, 100KΩ इ. सानुकूलन विनंतीनुसार उपलब्ध आहे. |
|
बी-मूल्य |
सामान्य वैशिष्ट्यांमध्ये 3435K, 3950K, 4100K, इत्यादींचा समावेश होतो. हे तापमानासह प्रतिकार बदलाची संवेदनशीलता निर्धारित करते. |
|
ऑपरेटिंग तापमान श्रेणी |
-40℃ ~ +125℃, बहुतेक बॅटरी पॅकच्या ऑपरेशनल पर्यावरणीय आवश्यकता पूर्ण करते. |
|
सहिष्णुता |
एकाधिक ग्रेड उपलब्ध आहेत, जसे की ±1%, ±3%. |
|
थर्मल वेळ स्थिर |
स्थिर हवेत, ठराविक मूल्य 10 सेकंदांपेक्षा कमी असते, जलद प्रतिसाद सुनिश्चित करते. |
|
इन्सुलेशन प्रतिकार |
लीड वायर आणि घरांमधील इन्सुलेशन प्रतिरोध 100MΩ पेक्षा जास्त आहे, ज्यामुळे विद्युत सुरक्षितता सुनिश्चित होते. |
सेन्सर इन्स्टॉलेशन पद्धत बॅटरी तापमान बदलांना सेन्सिंग घटक किती लवकर आणि अचूकपणे प्रतिसाद देते यावर परिणाम करते.
सेल-लेव्हल मॉनिटरिंगसाठी, बॅटरी पॅकसाठी एनटीसी थर्मिस्टर निरीक्षण केलेल्या सेलच्या जवळचे तापमान मोजण्यासाठी थेट सेलच्या पृष्ठभागावर स्थित केले जाऊ शकते. मॉड्यूल-स्तरीय मॉनिटरिंगसाठी, ते मॉड्यूल स्ट्रक्चरमध्ये प्रातिनिधिक स्थानावर ठेवले जाऊ शकते.
1. संवेदन घटक आणि निरीक्षण केलेल्या पृष्ठभागाच्या दरम्यान संपर्क
2. उष्णता निर्माण करणाऱ्या पेशींच्या सापेक्ष सेन्सरची स्थिती
3. लीड रूटिंग आणि ताण आराम
4.इलेक्ट्रिकल इन्सुलेशन
5.उपलब्ध प्रतिष्ठापन मंजुरी
6.कनेक्टर अभिमुखता
7.गृहनिर्माण परिमाणे
8.फिक्सिंग किंवा ॲडेसिव्ह पद्धत
बॅटरी पॅकसाठी योग्य NTC थर्मिस्टर निवडण्यासाठी त्याची इलेक्ट्रिकल वैशिष्ट्ये BMS तापमान-मापन सर्किट आणि बॅटरी पॅकसह त्याची यांत्रिक वैशिष्ट्ये जुळणे आवश्यक आहे.
25°C वर नाममात्र प्रतिकार BMS किंवा चार्जिंग सर्किटद्वारे अपेक्षित असलेल्या प्रतिकार श्रेणीशी जुळला पाहिजे. सामान्य मूल्यांमध्ये 10KΩ, 47KΩ आणि 100KΩ समाविष्ट आहे.
बी-व्हॅल्यू तापमानात बदल झाल्यावर थर्मिस्टरचा प्रतिकार कसा बदलतो हे ठरवते. निवडलेले B-मूल्य तापमान-मापन अल्गोरिदमसाठी आवश्यक असलेल्या R-T वक्रांशी संबंधित असले पाहिजे.
सहिष्णुता वास्तविक थर्मिस्टर वैशिष्ट्ये आणि नाममात्र R-T वक्र यांच्यातील फरक प्रभावित करते. जेव्हा ऍप्लिकेशनला सेन्सर्स दरम्यान अधिक सातत्यपूर्ण तापमान मोजमाप आवश्यक असते तेव्हा कडक सहिष्णुतेचा विचार केला जाऊ शकतो.
सेन्सरच्या रेट केलेल्या तापमान श्रेणीने त्याच्या स्थापनेच्या स्थितीत अपेक्षित किमान आणि कमाल तापमान समाविष्ट केले पाहिजे.
थर्मल टाइम कॉन्स्टंट हे सूचित करते की सेन्सर त्याच्या सभोवतालच्या तापमानातील बदलास किती लवकर प्रतिसाद देतो. जलद थर्मल बदलांचा समावेश असलेल्या ऍप्लिकेशन्सने प्रतिसाद वेळेचे मूल्यांकन करताना सेन्सर मास, माउंटिंग पद्धत, संपर्क परिस्थिती आणि वायु प्रवाह यांचा विचार केला पाहिजे.
लीडची लांबी, घराचा आकार, कनेक्टरचा प्रकार आणि माउंटिंग पद्धत उपलब्ध बॅटरी-पॅक स्पेस आणि BMS वायरिंग स्ट्रक्चरनुसार निर्दिष्ट केली पाहिजे.
X-Meritan बॅटरी सिस्टमच्या इलेक्ट्रिकल आणि मेकॅनिकल आवश्यकतांनुसार बॅटरी पॅक असेंब्लीसाठी NTC थर्मिस्टर कॉन्फिगर करू शकते.
उपलब्ध सानुकूलित क्षेत्रांमध्ये हे समाविष्ट आहे: R25 प्रतिरोध, B-मूल्य, प्रतिकार सहिष्णुता, B-मूल्य सहिष्णुता, लीड-वायर लांबी, वायर तपशील, गृह रचना, सेन्सर परिमाणे, कनेक्टर कॉन्फिगरेशन, माउंटिंग पद्धत आणि पॅकेजिंग आवश्यकता.
सानुकूल विकासासाठी, बॅटरी निर्माता आवश्यक तापमान श्रेणी, BMS इनपुट तपशील, R-T वक्र, स्थापना स्थान, उपलब्ध जागा, केबल आवश्यकता आणि कनेक्टर कॉन्फिगरेशन प्रदान करू शकतो.
X-Meritan TEC मॉड्यूल, तापमान नियंत्रक, थर्मिस्टर्स आणि संबंधित थर्मल घटक प्रदान करते, ज्यामुळे ग्राहकांना वेगवेगळ्या तापमान-नियंत्रण आवश्यकतांसाठी सुसंगत उत्पादने निवडण्यात मदत होते.
आम्ही इलेक्ट्रिकल पॅरामीटर्स, परिमाणे, पॅकेजिंग स्ट्रक्चर्स आणि वेगवेगळ्या उपकरणांच्या डिझाइन आणि इंस्टॉलेशन परिस्थितीशी जुळण्यासाठी कनेक्शन पद्धतींच्या सानुकूलनास समर्थन देतो.
नियंत्रित उत्पादन आणि कार्यप्रदर्शन चाचणीद्वारे, X-Meritan मुख्य पॅरामीटर्स जसे की इलेक्ट्रिकल परफॉर्मन्स, थर्मल रिस्पॉन्स आणि सेन्सिंग अचूकता यामध्ये सातत्य राखते.
आमचा अभियांत्रिकी कार्यसंघ उत्पादन डिझाइन दरम्यान विकासातील अडचणी कमी करण्यासाठी घटक निवड, पॅरामीटर जुळणे आणि सिस्टम एकत्रीकरणामध्ये मदत करतो.
एक्स-मेरिटन प्रकल्पाच्या विविध टप्प्या आणि पुरवठा आवश्यकता पूर्ण करण्यासाठी नमुना चाचणी, सानुकूलित विकास आणि व्हॉल्यूम उत्पादनास समर्थन देते.
हे तापमानातील बदलांना प्रतिकार बदलांमध्ये रूपांतरित करून बॅटरीचे तापमान मोजते. बीएमएस किंवा चार्जिंग सर्किट हा प्रतिरोध वाचतो आणि तापमान मूल्यामध्ये रूपांतरित करतो.
R25 मूल्य BMS किंवा चार्जरच्या प्रतिरोधक इनपुट श्रेणी आणि तापमान-रूपांतर वक्र यांच्याशी जुळले पाहिजे. सामान्य वैशिष्ट्यांमध्ये 10KΩ, 47KΩ आणि 100KΩ समाविष्ट आहे.
बी-मूल्य थर्मिस्टरचा प्रतिकार आणि तापमान यांच्यातील संबंधांचे वर्णन करते. मोजलेले प्रतिकार तापमानात रूपांतरित करण्यासाठी हे एक महत्त्वाचे पॅरामीटर आहे.
होय. एक्स-मेरिटन बॅटरी डिझाइननुसार प्रतिकार, बी-व्हॅल्यू, सहिष्णुता, लीडची लांबी, गृहनिर्माण, कनेक्टर आणि इतर यांत्रिक कॉन्फिगरेशन सानुकूलित करू शकते.
होय. जेव्हा बॅटरी आर्किटेक्चरला एकाधिक ठिकाणी तापमान निरीक्षण आवश्यक असते तेव्हा एकाधिक थर्मिस्टर वेगवेगळ्या सेल किंवा मॉड्यूल्सवर स्थित केले जाऊ शकतात. संख्या आणि प्लेसमेंट बीएमएस आणि थर्मल डिझाइनद्वारे निर्धारित केले जावे.
निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -40°C ते +125°C आहे. निवडलेल्या पॅकेज आणि इंस्टॉलेशन कॉन्फिगरेशननुसार वास्तविक स्वीकार्य तापमानाचे देखील मूल्यांकन केले जावे.
