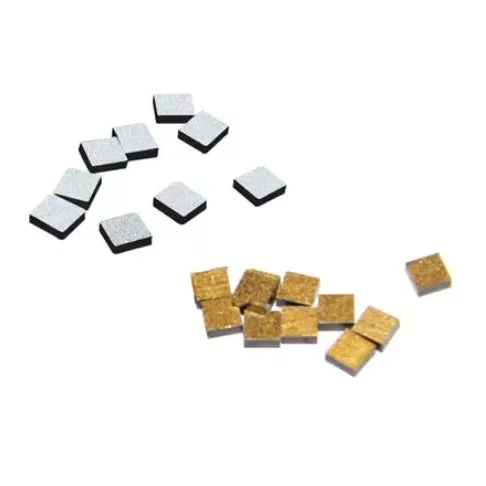

फिल्म-पॅकेज केलेले NTC

X-Meritan ने इलेक्ट्रॉनिक्ससाठी कॉम्पॅक्ट तापमान सेन्सिंग घटक विकसित केले आहेत ज्यांना जलद प्रतिसाद, स्थिर थर्मल डिटेक्शन आणि पर्यावरणीय प्रतिकार आवश्यक आहे. मल्टीलेयर स्ट्रक्चर मॅग्नेट्रॉन स्पटरिंगद्वारे निर्मित संवेदनशील स्तरासह मँगनीज आणि निकेल सारख्या संक्रमण मेटल ऑक्साईडचा वापर करते.

फिल्म-पॅकेज केलेले एनटीसी 3 सेकंदात सामान्य थर्मल प्रतिसाद देते, -40°C ते +125°C पर्यंत चालते, आणि 3950 K चे B मूल्य वैशिष्ट्यीकृत करते. त्याची रासायनिक अक्रिय बाह्य फिल्म ऍसिड, क्षार आणि सेंद्रिय सॉल्व्हेंट्सला प्रतिरोध प्रदान करते, ज्यामुळे ते औद्योगिक, वैद्यकीय, इलेक्ट्रोनिक आणि ऑटोमोटिव्ह ऍप्लिकेशन्ससाठी योग्य बनते.

मुख्य तपशील

कामगिरी

जलद थर्मल प्रतिसाद

अंदाजे 1 J/K ची कमी उष्णता क्षमता थर्मल लॅग कमी करते आणि 3 सेकंदात सामान्य तापमान स्थिरीकरण सक्षम करते. हे बॅटरी निरीक्षण, वैद्यकीय उपकरणे आणि पॉवर इलेक्ट्रॉनिक्ससाठी उपयुक्त आहे जेथे तापमानात जलद बदल शोधणे आवश्यक आहे.

विस्तृत तापमान श्रेणी

-40°C ते +125°C ची ऑपरेटिंग रेंज कोल्ड-स्टार्ट स्थिती, उंच वातावरणातील तापमान आणि वारंवार थर्मल बदलांच्या संपर्कात आलेल्या ऍप्लिकेशन्सना समर्थन देते.

रासायनिक प्रतिकार

अक्रिय बाह्य फिल्म ऍसिड, अल्कली आणि सेंद्रिय सॉल्व्हेंट्सपासून संवेदन संरचनेचे संरक्षण करते. अत्यंत केंद्रित संक्षारक वाफांच्या सतत प्रदर्शनासाठी, अनुप्रयोग-विशिष्ट प्रमाणीकरणाची शिफारस केली जाते.

अचूकता आणि प्रतिकार

तापमान अचूकता

उपलब्ध उत्पादन माहिती ±1°C किंवा ±0.5°C सारख्या सार्वत्रिक अचूकतेची व्याख्या करत नाही. वास्तविक प्रणाली अचूकता प्रतिकार सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिझाइन, एडीसी रिझोल्यूशन, स्थापना आणि कॅलिब्रेशनवर अवलंबून असते.

±1°C किंवा ±0.5°C आवश्यक असलेल्या प्रकल्पांसाठी, लक्ष्य अचूकता RFQ दरम्यान निर्दिष्ट केली जावी जेणेकरून X-Meritan योग्य कॉन्फिगरेशनचे मूल्यमापन करू शकेल.

प्रतिकार पर्याय

मापन सर्किट आणि लक्ष्य तापमान श्रेणीनुसार प्रतिकार मूल्य निवडले पाहिजे. सामान्य NTC कॉन्फिगरेशनमध्ये 10kΩ, 47kΩ आणि 100kΩ समाविष्ट आहेत, तर निवडलेल्या X-मेरिटन मॉडेलसाठी अचूक उपलब्ध मूल्ये आणि सहिष्णुतेची पुष्टी केली पाहिजे.

वरील मूल्ये सार्वत्रिक वैशिष्ट्यांऐवजी निवड उदाहरणे आहेत. लागू असलेल्या डेटाशीटसह अंतिम मापदंडांची पुष्टी केली पाहिजे.

सेन्सर तुलना

तंत्रज्ञान तुलना

निर्दिष्ट तापमान श्रेणीतील कॉम्पॅक्ट इलेक्ट्रॉनिक प्रणालींसाठी, पातळ-फिल्म संरचना वेगवान प्रतिसाद, लहान आकार आणि सुलभ सर्किट एकत्रीकरण यांचे व्यावहारिक संयोजन देते.

अर्ज क्षेत्रे

औद्योगिक उपकरणे

फिल्म-पॅकेज केलेले NTC मोटार, ट्रान्सफॉर्मर आणि वीज पुरवठा उपकरणांमधील तापमानाचे निरीक्षण करू शकते. त्याची विस्तृत ऑपरेटिंग रेंज आणि जलद प्रतिसाद रिअल-टाइम थर्मल मॉनिटरिंगला समर्थन देते.

वैद्यकीय उपकरणे

डिजिटल थर्मामीटर आणि निदान उपकरणे कमी उष्णता क्षमता आणि जलद थर्मल प्रतिसाद यांचा फायदा घेऊ शकतात. कठोर अचूकतेच्या आवश्यकतांसह वैद्यकीय अनुप्रयोगांसाठी, संपूर्ण मापन प्रणाली प्रमाणित केली पाहिजे.

ग्राहक इलेक्ट्रॉनिक्स

स्लिम स्ट्रक्चर स्मार्टफोन, वेअरेबल डिव्हाईस, बॅटरी मॅनेजमेंट सिस्टम आणि इतर उच्च-घनता असेंब्लीसाठी योग्य आहे जेथे इंस्टॉलेशनची जागा मर्यादित आहे.

ऑटोमोटिव्ह इलेक्ट्रॉनिक्स

सेन्सरचा वापर इंजिन कंपार्टमेंट आणि बॅटरी पॅक मॉनिटरिंगसाठी केला जाऊ शकतो. Mn/Ni/Co ऑक्साईड रचना तापमान भिन्नता आणि थर्मल ताण समाविष्ट असलेल्या अनुप्रयोगांसाठी डिझाइन केली आहे.

एकत्रीकरण नोट्स

स्वत: ची गरम करणे

ऑपरेटिंग वर्तमान निर्दिष्ट मर्यादेत राहिले पाहिजे. जास्त विद्युत् प्रवाह स्वयं-गरम होऊ शकतो आणि तापमान मोजमाप त्रुटी आणू शकतो.

यांत्रिक हाताळणी

इन्स्टॉलेशन दरम्यान फिल्म बॉडीवर तीक्ष्ण वाकणे, जास्त दाब किंवा तन्य ताण टाळा. पातळ फंक्शनल लेयरला नियंत्रित हाताळणी आवश्यक आहे.

सोल्डरिंग

मल्टीलेअर स्ट्रक्चरला थर्मल शॉक कमी करण्यासाठी योग्य उद्योग-मानक सोल्डरिंग प्रोफाइल वापरा. मोठ्या प्रमाणावर उत्पादन करण्यापूर्वी उत्पादन सोल्डरिंग अटी प्रमाणित केल्या पाहिजेत.

RFQ आवश्यकता

OEM आणि मोठ्या प्रमाणात खरेदीसाठी, खरेदीदारांनी आवश्यक प्रतिरोध मूल्य, प्रतिकार सहिष्णुता, B मूल्य, ऑपरेटिंग तापमान, लक्ष्य अचूकता, प्रतिसाद वेळ, परिमाणे, कनेक्शन पद्धत, अनुप्रयोग वातावरण आणि अंदाजे प्रमाण प्रदान केले पाहिजे.

उदाहरणार्थ, एक RFQ निर्दिष्ट करू शकतो: 10kΩ किंवा 100kΩ नाममात्र प्रतिकार, ±1% सहनशीलता, -40°C ते +125°C ऑपरेशन, आणि ±0.5°C प्रणाली अचूकता. X-Meritan नंतर वास्तविक अनुप्रयोगानुसार योग्य कॉन्फिगरेशनचे मूल्यांकन करू शकते.

X-Meritan इलेक्ट्रॉनिक उत्पादक आणि OEM प्रकल्पांसाठी तपमान संवेदन आवश्यकतांना समर्थन देते, ज्यामध्ये अनुप्रयोग-विशिष्ट प्रतिकार, सहिष्णुता, परिमाण आणि कार्यप्रदर्शन आवश्यकता समाविष्ट आहेत.

वारंवार विचारले जाणारे प्रश्न

कोणती प्रतिकार मूल्ये उपलब्ध आहेत?

सामान्य NTC प्रतिकार पर्यायांमध्ये 10kΩ, 47kΩ आणि 100kΩ यांचा समावेश होतो. उपलब्ध प्रतिरोध मूल्य, सहिष्णुता आणि B मूल्य निवडलेल्या X-मेरिटन मॉडेल आणि अनुप्रयोग आवश्यकतांनुसार पुष्टी केली पाहिजे.

NTC ±1°C किंवा ±0.5°C अचूकता मिळवू शकतो का?

अंतिम तापमान अचूकता प्रतिकार सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिझाइन, एडीसी रिझोल्यूशन, स्थापना आणि कॅलिब्रेशनवर अवलंबून असते. ±1°C किंवा ±0.5°C प्रणाली अचूकतेची आवश्यकता असलेल्या ऍप्लिकेशनसाठी, X-Meritan ग्राहकाच्या आवश्यकतांवर आधारित योग्य कॉन्फिगरेशनचे मूल्यमापन करू शकते.

ऑपरेटिंग तापमान श्रेणी काय आहे?

निर्दिष्ट ऑपरेटिंग तापमान श्रेणी -40°C ते +125°C आहे, ज्यामुळे सेन्सर अनेक औद्योगिक, ऑटोमोटिव्ह, बॅटरी, वैद्यकीय आणि ग्राहक इलेक्ट्रॉनिक्स अनुप्रयोगांसाठी योग्य आहे.

तापमान बदलांना सेन्सर किती जलद प्रतिसाद देतो?

ठराविक थर्मल प्रतिसाद वेळ ≤3 सेकंद आहे. इंस्टॉलेशन पद्धत, थर्मल कॉन्टॅक्ट, एअरफ्लो आणि सभोवतालच्या वातावरणानुसार वास्तविक प्रतिसाद बदलू शकतो.

X-Meritan सानुकूलित NTC कॉन्फिगरेशन प्रदान करू शकते?

होय. OEM आणि मोठ्या प्रमाणात प्रकल्पांसाठी, ग्राहक कॉन्फिगरेशन मूल्यमापनासाठी प्रतिरोध मूल्य, सहिष्णुता, B मूल्य, तापमान श्रेणी, अचूकता लक्ष्य, परिमाणे, कनेक्शन पद्धत आणि इतर अनुप्रयोग आवश्यकता निर्दिष्ट करू शकतात.
