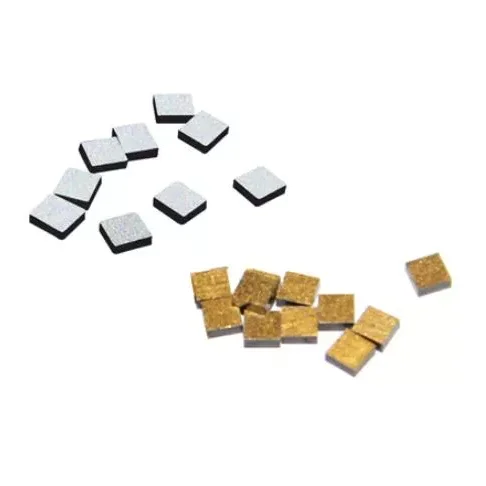

कमी-तापमान NTC

X-Meritan मधील कमी-तापमान एनटीसी थर्मिस्टर्स कमी-तापमान आणि क्रायोजेनिक वातावरणात तापमान संवेदनासाठी डिझाइन केलेले आहेत जेथे परिभाषित प्रतिरोध-तापमान प्रतिसाद आवश्यक आहे. संवेदन घटक मेटल ऑक्साईडच्या सिंटर केलेल्या संमिश्रापासून तयार केला जातो, जो प्रतिकार भिन्नतेद्वारे तापमान बदल शोधण्यासाठी आवश्यक नकारात्मक तापमान गुणांक प्रदान करतो.

क्रायोजेनिक लिक्विड लेव्हल डिटेक्शन, मोटर वाइंडिंग तापमान निरीक्षण, नवीन ऊर्जा उपकरणे, औद्योगिक ऑटोमेशन आणि विशेष प्रयोगशाळा किंवा वैद्यकीय प्रणालींसह अनुप्रयोगांसाठी थर्मिस्टर कॉन्फिगर केले जाऊ शकते. प्रतिकार वैशिष्ट्ये, सेन्सरचे परिमाण, एन्कॅप्सुलेशन, लीड वायर्स आणि इतर वैशिष्ट्ये उपकरणांच्या आवश्यकतांनुसार स्वीकारली जाऊ शकतात.

नकारात्मक तापमान गुणांक तत्त्व

NTC म्हणजे नकारात्मक तापमान गुणांक. त्याचे मूलभूत वैशिष्ट्य म्हणजे विद्युत प्रतिकार तापमानासोबत उलट बदलतो.

कमी तापमान → उच्च प्रतिकार

उच्च तापमान → कमी प्रतिकार

जेव्हा सभोवतालचे तापमान बदलते, तेव्हा सिंटर्ड मेटल-ऑक्साइड सेन्सिंग सामग्रीचा प्रतिकार त्यानुसार बदलतो. मापन सर्किट हा प्रतिकार मोजून आणि थर्मिस्टरच्या निर्दिष्ट प्रतिरोध-तापमान (R/T) वैशिष्ट्याशी तुलना करून तापमान निर्धारित करते.

विद्युत वैशिष्ट्ये

थर्मिस्टरचे विद्युत वर्तन त्याच्या प्रतिकार-तापमान संबंध आणि निर्दिष्ट पॅरामीटर्सशी संबंधित सहिष्णुता द्वारे परिभाषित केले जाते.

निवडलेल्या कॉन्फिगरेशनसाठी लागू उत्पादन तपशील किंवा चाचणी डेटामधून वास्तविक मूल्ये घेतली पाहिजेत. कमी-तापमान ऍप्लिकेशन्ससाठी, केवळ 25 डिग्री सेल्सिअस रेझिस्टन्स मूल्याऐवजी विद्युत वैशिष्ट्यांचे वास्तविक संवेदन श्रेणीमध्ये मूल्यांकन केले जावे.

क्रायोजेनिक लिक्विड लेव्हल डिटेक्शन

द्रव नायट्रोजन आणि द्रव ऑक्सिजन सारख्या क्रायोजेनिक माध्यमांमध्ये द्रव पातळी शोधण्यासाठी थर्मिस्टर कॉन्फिगर केले जाऊ शकते.

शोध तत्त्व हे संवेदन घटकाच्या आसपासच्या थर्मल स्थितीतील बदलांवर आधारित आहे. जेव्हा घटक द्रव-आच्छादित आणि वाष्प-उघड परिस्थितींमध्ये बदलतो, तेव्हा त्याचा प्रतिकार त्यानुसार बदलतो. एक मापन किंवा नियंत्रण सर्किट संबंधित द्रव-स्तरीय स्थिती ओळखण्यासाठी या प्रतिरोधक फरकाचा वापर करू शकते.

या ऍप्लिकेशनसाठी, सेन्सिंग स्थिती, लक्ष्य तापमान श्रेणी, आर/टी वैशिष्ट्य, एन्कॅप्सुलेशन आणि इंस्टॉलेशन पद्धत यांचा एकत्रितपणे विचार करणे आवश्यक आहे. कॉन्फिगरेशनचे वास्तविक माध्यम आणि उपकरणांच्या संरचनेच्या विरूद्ध देखील मूल्यमापन केले जावे, विशेषत: क्रायोजेनिक लिक्विड्सचा समावेश असलेल्या अनुप्रयोगांसाठी.

मोटर वाइंडिंग तापमान निरीक्षण

ऑपरेशन दरम्यान तापमान बदलांचे निरीक्षण करण्यासाठी थर्मिस्टरला मोटर विंडिंगमध्ये एम्बेड केले जाऊ शकते.

वळणाच्या जवळ स्थापित केलेले, NTC तापमान-आधारित विद्युत सिग्नल प्रदान करते जे संरक्षण किंवा नियंत्रण सर्किटशी कनेक्ट केले जाऊ शकते. वळण तापमानातील बदल संबंधित प्रतिकार बदल घडवून आणतात, ज्यामुळे प्रणाली असामान्य थर्मल परिस्थिती ओळखू शकते आणि आवश्यक निरीक्षण किंवा संरक्षण प्रतिसाद सुरू करू शकते.

मोटर ऍप्लिकेशन्ससाठी सेन्सरची परिमाणे, इन्सुलेशन आवश्यकता, लीड-वायर बांधकाम, प्रतिकार वैशिष्ट्ये आणि स्थापना स्थिती यांचा काळजीपूर्वक विचार करणे आवश्यक आहे. आवश्यक विद्युत इन्सुलेशन आणि कनेक्शन व्यवस्था राखताना सेन्सर उपलब्ध वळणाच्या जागेत बसणे आवश्यक आहे.

इतर अर्ज क्षेत्रे

प्रक्रिया नियंत्रण, संरक्षण किंवा थर्मल व्यवस्थापनासाठी कमी-तापमान फीडबॅक आवश्यक असलेल्या उपकरणांमध्ये थर्मिस्टर देखील समाकलित केले जाऊ शकते.

लागू क्षेत्रांमध्ये नवीन ऊर्जा उपकरणे, औद्योगिक ऑटोमेशन प्रणाली, प्रयोगशाळा उपकरणे, वैद्यकीय शीतकरण प्रणाली आणि विशेष शीतकरण मॉड्यूल समाविष्ट आहेत. योग्य कॉन्फिगरेशन ऑपरेटिंग तापमान, इलेक्ट्रिकल इंटरफेस, इंस्टॉलेशन परिस्थिती आणि आवश्यक सेन्सिंग वैशिष्ट्यांवर अवलंबून असते.

उत्पादन आणि गुणवत्ता हमी

X-Meritan ला सेमीकंडक्टर थर्मल मॅनेजमेंटमध्ये 10 वर्षांहून अधिक अनुभव आहे, ज्यामध्ये मटेरियल डेव्हलपमेंट, कंपोनंट मॅन्युफॅक्चरिंग, असेंब्ली, टेस्टिंग आणि थर्मल मॅनेजमेंट सोल्यूशन डिझाइन समाविष्ट आहे.

त्याचे उत्पादन आणि चाचणी सुविधा सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, कटिंग, सीलिंग, क्युरिंग आणि प्रिंटिंगसह प्रक्रियांना समर्थन देतात. थर्मिस्टर गुणवत्ता मूल्यमापनामध्ये सामग्रीची तपासणी, घटक उत्पादन, सिंटरिंग, एन्कॅप्सुलेशन, इलेक्ट्रिकल चाचणी, आर/टी चाचणी, मितीय तपासणी आणि लागू उत्पादन आवश्यकतांनुसार अंतिम पडताळणी यांचा समावेश असू शकतो.

एक सामान्य उत्पादन आणि तपासणी क्रम आहे:

साहित्य तयार करणे → घटक उत्पादन → सिंटरिंग → एन्कॅप्सुलेशन → इलेक्ट्रिकल चाचणी → आर/टी चाचणी → अंतिम तपासणी

कंपनीची गुणवत्ता व्यवस्थापन प्रणाली ISO 9001:2015 ला प्रमाणित आहे. लागू उत्पादने आणि कॉन्फिगरेशनसाठी RoHS आणि REACH अनुपालन प्रदान केले जाऊ शकते.

जेव्हा मानक कॉन्फिगरेशन लक्ष्य उपकरणांच्या आवश्यकता पूर्ण करत नाही तेव्हा ग्राहक रेखाचित्रे आणि नमुने विकास संदर्भ म्हणून देखील वापरले जाऊ शकतात. आवश्यक विद्युत आणि यांत्रिक वैशिष्ट्यांची पुष्टी करण्यासाठी व्हॉल्यूम उत्पादनापूर्वी नमुना सत्यापन पूर्ण केले जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

NTC म्हणजे काय?

NTC म्हणजे नकारात्मक तापमान गुणांक. एनटीसी थर्मिस्टरमध्ये एक प्रतिकार असतो जो तापमान वाढल्यावर कमी होतो आणि तापमान कमी झाल्यावर वाढते. हे अनुमानित संबंध तापमान मोजमाप, निरीक्षण आणि संरक्षणासाठी घटक वापरण्याची परवानगी देते.

NTC मध्ये R25 आणि B मूल्य काय दर्शवते?

R25 हे 25°C वर मोजले जाणारे नाममात्र प्रतिकार आहे, तर B मूल्य विशिष्ट तापमान श्रेणीवरील प्रतिरोध-तापमान संबंधाचे वर्णन करते. थर्मिस्टरचे मूल्यमापन करताना दोन्ही लागू R/T वैशिष्ट्यासह एकत्र वापरले जातात.

द्रव नायट्रोजन किंवा द्रव ऑक्सिजन पातळी शोधण्यासाठी एनटीसीचा वापर केला जाऊ शकतो का?

एनटीसी क्रायोजेनिक द्रव पातळी शोधण्यासाठी कॉन्फिगर केले जाऊ शकते जेव्हा त्याची प्रतिकार-तापमान वैशिष्ट्ये, पॅकेजिंग, स्थापना स्थिती आणि इलेक्ट्रिकल इंटरफेस अनुप्रयोगासाठी योग्य असतात. अंतिम कॉन्फिगरेशन आवश्यक ऑपरेटिंग तापमान, मध्यम आणि उपकरणांच्या परिस्थितीनुसार सत्यापित केले जावे.

कमी-तापमानाचे एनटीसी मोटर विंडिंगमध्ये एम्बेड केले जाऊ शकते का?

होय. थर्मिस्टरची परिमाणे, इन्सुलेशन, लीड कॉन्फिगरेशन, तापमान श्रेणी आणि इलेक्ट्रिकल वैशिष्ट्ये मोटर संरचनेशी सुसंगत असताना एम्बेडेड मोटर-वाइंडिंग तापमान निरीक्षणासाठी डिझाइन केले जाऊ शकते.
