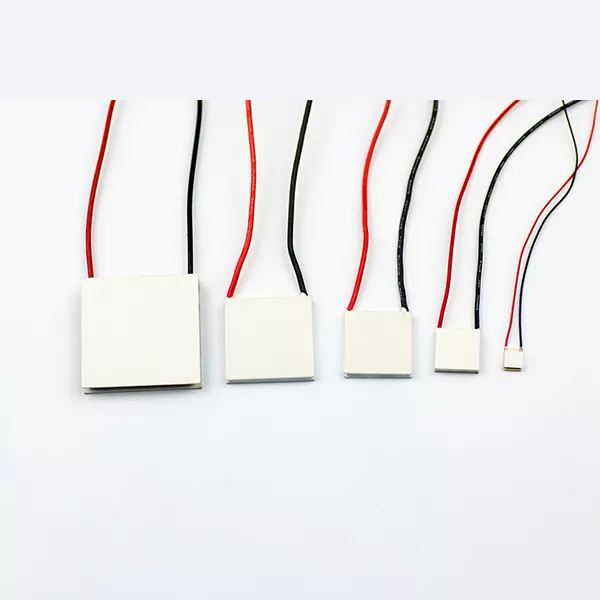

विशेष अनुप्रयोगांसाठी अनुक्रमांक किंवा समांतर कनेक्शनसह सामान्य TE कूलर

फायबर ऑप्टिक कम्युनिकेशन्स, वैद्यकीय उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, प्रयोगशाळा उपकरणे आणि इतर अचूक प्रणालींमधील अनुप्रयोगांसाठी, टीईसी कॉन्फिगरेशनची निवड थेट शीतलक कार्यक्षमतेवर आणि एकूण प्रणाली कार्यक्षमतेवर परिणाम करू शकते. X-Meritan मालिका, समांतर आणि मिश्रित मालिका-समांतर कॉन्फिगरेशन, तसेच ग्राहक रेखाचित्रे, नमुने आणि अनुप्रयोग परिस्थितीनुसार विकसित केलेल्या सानुकूलित उपायांना समर्थन देते.

कॉम्प्लेक्स थर्मल मॅनेजमेंटसाठी लवचिक कॉन्फिगरेशन

थर्मोइलेक्ट्रिक कूलिंग सिस्टममध्ये नेहमीच एक-मॉड्यूल सोल्यूशन नसते. जेव्हा आवश्यक कूलिंग क्षमता वाढते किंवा उपलब्ध वीज पुरवठा आणि स्थापनेची जागा अधिक मागणी असते, तेव्हा अनेक TE कुलर्सना एकत्र काम करण्याची आवश्यकता असू शकते.

हे कूलर ज्या प्रकारे व्यवस्थित केले जातात ते सिस्टम डिझाइनचा एक महत्त्वाचा भाग बनतात.

विशेष ऍप्लिकेशन्ससाठी सिरीयल किंवा समांतर कनेक्शन असलेले एक्स-मेरिटन जनरल TE कूलर हे मालिका किंवा समांतर मध्ये कॉन्फिगर केले जाऊ शकतात, ज्यामुळे अभियंत्यांना आवश्यक उष्णता हस्तांतरण कार्यप्रदर्शन, प्रवाह परिस्थिती, दाब कमी आणि सिस्टम क्षमता यानुसार योग्य व्यवस्था निवडता येते. अधिक क्लिष्ट आवश्यकता असलेल्या अनुप्रयोगांसाठी, मिश्रित कॉन्फिगरेशनचा देखील विचार केला जाऊ शकतो.

TEC मॉड्यूलला एक वेगळा घटक मानण्याऐवजी, X-Meritan संपूर्ण थर्मल व्यवस्थापन प्रणालीमध्ये कूलर कसे कार्य करते ते पाहते.

मालिका किंवा समांतर: कोणते कॉन्फिगरेशन अधिक योग्य आहे?

शृंखला आणि समांतर कॉन्फिगरेशनमधील फरक मुख्यतः शीतकरण प्रणाली प्रवाह कसे हाताळते आणि थर्मल लोडचे वितरण कसे करते याच्याशी संबंधित आहे.

मालिका कॉन्फिगरेशन

मालिका व्यवस्थेसह, शीतलक माध्यम एकामागून एक TE कूलरमधून जाते. हे तुलनेने केंद्रित प्रवाह मार्ग तयार करते आणि शीतलक वाहिन्यांद्वारे उच्च प्रवाह वेग प्रदान करू शकते.

जेव्हा ऍप्लिकेशनचा प्रवाह नियंत्रित असतो आणि कॉम्पॅक्ट सिस्टममध्ये प्रभावी उष्णता हस्तांतरण आवश्यक असते तेव्हा हे कॉन्फिगरेशन उपयुक्त ठरू शकते. सतत प्रवाह मार्ग देखील प्रवाह वितरण तुलनेने सरळ करते.

ट्रेड-ऑफ म्हणजे दबाव कमी. जसजसे अधिक कूलर अनुक्रमाने जोडले जातात, एकूण प्रवाह प्रतिरोधकता वाढते. उच्च प्रवाह दर आवश्यक असलेल्या प्रणालींसाठी, याचा परिणाम जास्त पंपिंग आवश्यकता आणि उच्च ऊर्जा वापर होऊ शकतो.

समांतर कॉन्फिगरेशन

समांतर व्यवस्थेमध्ये, प्रवाह प्रत्येक कूलरमधून अनुक्रमाने जाण्याऐवजी एकाधिक TE कूलरमध्ये विभागला जातो.

यामुळे प्रत्येक शाखेचा प्रवाह कमी होतो आणि एकूण दाब कमी होण्यास मदत होते. हे समांतर कॉन्फिगरेशन विशेषतः उपयोगी बनवते जेव्हा सिस्टमला मोठ्या प्रवाह दराची आवश्यकता असते किंवा जेव्हा पंपिंग ऊर्जा कमी करणे हा एक महत्त्वाचा विचार असतो.

मुख्य आव्हान प्रवाह वितरण आहे. जर शाखा योग्यरित्या तयार केल्या नसतील तर, भिन्न शीतलकांना भिन्न प्रवाह दर प्राप्त होऊ शकतात, ज्यामुळे थर्मल कार्यप्रदर्शनाच्या सुसंगततेवर परिणाम होऊ शकतो.

या कारणास्तव, मालिका आणि समांतर यांच्यातील निवड केवळ शीतलक क्षमतेवर आधारित नसावी. हायड्रॉलिक परिस्थिती आणि संपूर्ण सिस्टम डिझाइन देखील विचारात घेणे आवश्यक आहे.

मालिका वि. समांतर TE कूलर तुलना

अर्ज

फायबर ऑप्टिक कम्युनिकेशन उपकरणांमध्ये, आमचे सामान्य TE कूलर सिरियल किंवा विशेष ऍप्लिकेशन्ससाठी समांतर कनेक्शन वापरले जाऊ शकतात जेथे ऑप्टिकल घटक आणि लेसर-संबंधित उपकरणांसाठी तापमान स्थिरता महत्त्वाची असते. या प्रणालींमध्ये, कॉम्पॅक्ट परिमाणे आणि अचूक थर्मल नियंत्रण हे पारंपारिक रेफ्रिजरेशन क्षमतेपेक्षा बरेचदा महत्त्वाचे असते.

वैद्यकीय आणि औद्योगिक उपकरणांसाठी, TEC कूलिंग तापमान-संवेदनशील घटक आणि अचूक उपकरणांसाठी स्थानिक तापमान नियंत्रण प्रदान करू शकते. जेव्हा उपलब्ध प्रतिष्ठापन जागा मर्यादित असते तेव्हा कॉन्फिगरेशन सानुकूलित करण्याची क्षमता विशेषतः उपयुक्त असते.

हेच तत्त्व ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि LiDAR-संबंधित उपकरणांना लागू होते, जेथे इलेक्ट्रॉनिक आणि ऑप्टिकल घटकांना कॉम्पॅक्ट सिस्टममध्ये स्थिर ऑपरेटिंग तापमानाची आवश्यकता असू शकते. प्रयोगशाळा आणि संशोधन उपकरणांसाठी, TEC तंत्रज्ञान नियंत्रित आणि स्थानिक तापमान व्यवस्थापनासाठी आणखी एक व्यावहारिक दृष्टीकोन देते.

सानुकूलित मालिका-समांतर TEC सोल्यूशन्स

काही थर्मल मॅनेजमेंट सिस्टीमला मानक TEC मॉड्यूलने योग्यरित्या संबोधित केले जाऊ शकत नाही.

आवश्यक TE कूलर कॉन्फिगरेशनचे मूल्यमापन करण्यासाठी X-Meritan ग्राहक रेखाचित्रे, नमुने किंवा अनुप्रयोग तपशीलांवरून कार्य करू शकते. प्रकल्पावर अवलंबून, सोल्यूशन मालिका व्यवस्था, समांतर व्यवस्था किंवा दोन्हीचे संयोजन वापरू शकते.

विकासाच्या टप्प्यात, कूलिंग क्षमता, ऑपरेटिंग परिस्थिती, मॉड्यूलचे परिमाण, प्रवाह आवश्यकता आणि स्थापना मर्यादा यासारख्या घटकांचा एकत्रितपणे विचार केला जाऊ शकतो. कॉन्फिगरेशनची पुष्टी झाल्यानंतर, व्हॉल्यूम उत्पादनात जाण्यापूर्वी ग्राहक मूल्यांकनासाठी नमुने तयार केले जाऊ शकतात.

हा दृष्टीकोन विशेषत: विशेष थर्मल व्यवस्थापन प्रणाली विकसित करणाऱ्या OEM प्रकल्प आणि उपकरणे उत्पादकांसाठी योग्य आहे.

वारंवार विचारले जाणारे प्रश्न

मालिका आणि समांतर TE कूलर कॉन्फिगरेशनमध्ये काय फरक आहे?

मालिका कॉन्फिगरेशन शीतकरण माध्यम एकाधिक TE कूलरद्वारे क्रमशः पाठवते, तर समांतर कॉन्फिगरेशन वेगवेगळ्या कूलरमध्ये प्रवाह विभाजित करते. मालिका व्यवस्था अधिक केंद्रित प्रवाह मार्ग प्रदान करू शकतात परंतु उच्च दाब कमी करू शकतात. समांतर व्यवस्था सामान्यतः प्रवाह प्रतिरोध कमी करतात परंतु योग्य प्रवाह संतुलन आवश्यक आहे.

मी मिश्र मालिका-समांतर कॉन्फिगरेशन कधी वापरावे?

जेव्हा सिस्टीमला उष्णता हस्तांतरण कार्यप्रदर्शन, प्रवाह दर आणि दाब कमी करणे संतुलित करणे आवश्यक असते तेव्हा मिश्रित कॉन्फिगरेशनचा विचार केला जाऊ शकतो. समांतर आणि मालिका विभाग एकत्र करून, एकूण कूलिंग सिस्टम जटिल ऑपरेटिंग परिस्थितींमध्ये अधिक अचूकपणे रुपांतरित केले जाऊ शकते.

एक्स-मेरिटन ड्रॉइंग किंवा नमुन्यांनुसार टीई कूलर सानुकूलित करू शकते?

होय. X-Meritan ग्राहक रेखाचित्रे, नमुने आणि अनुप्रयोग आवश्यकतांवर आधारित TE कूलर कॉन्फिगरेशन विकसित करू शकते, ज्यामध्ये विशिष्ट परिमाण किंवा मालिका-समांतर व्यवस्था आवश्यक असलेल्या प्रकल्पांचा समावेश आहे.

TEC कॉन्फिगरेशन निवडीसाठी कोणती माहिती आवश्यक आहे?

कूलिंग आवश्यकता, ऑपरेटिंग तापमान, आवश्यक तापमानातील फरक, व्होल्टेज, करंट, प्रवाह परिस्थिती, स्थापनेची जागा आणि उष्णता नष्ट होण्याच्या स्थिती हे उपयुक्त प्रारंभ बिंदू आहेत. अधिक तपशीलवार ऍप्लिकेशन माहिती X-Meritan ला कॉन्फिगरेशनचे अधिक अचूकपणे मूल्यांकन करण्यास अनुमती देते.

हे TE कूलर ऑप्टिकल कम्युनिकेशन उपकरणांसाठी योग्य आहेत का?

होय. थर्मोइलेक्ट्रिक कूलिंग ऑप्टिकल आणि इलेक्ट्रॉनिक घटकांचे स्थानिक आणि स्थिर तापमान नियंत्रण आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य आहे. एक्स-मेरिटनचे सोल्यूशन्स विशिष्ट जागा आणि थर्मल आवश्यकतांनुसार स्वीकारले जाऊ शकतात.
