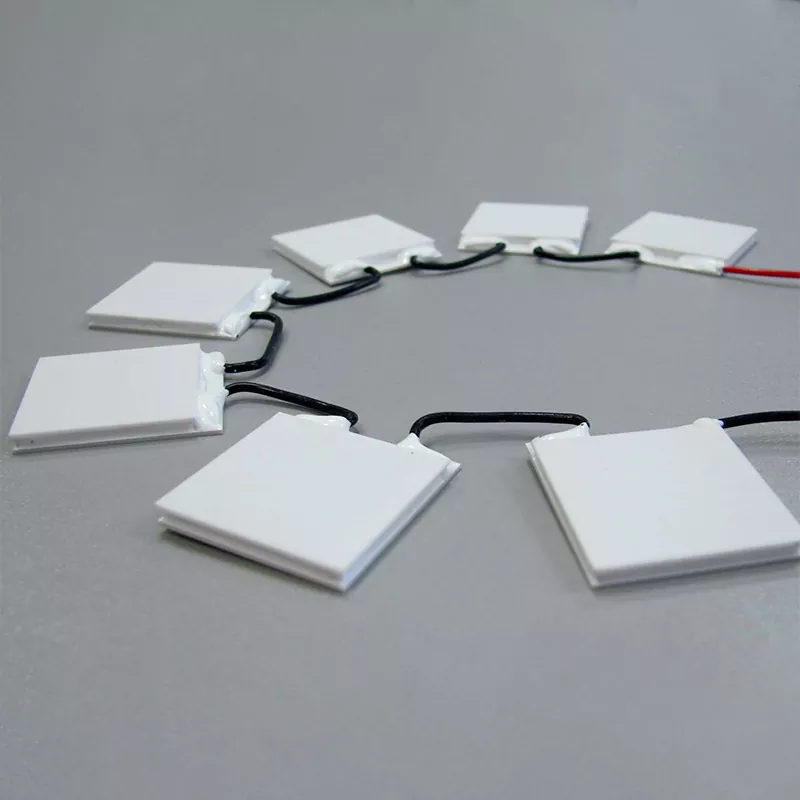

एक्स-मेरिटन औद्योगिक उपकरणांमध्ये सतत उष्णता पंप करण्यासाठी डिझाइन केलेले थर्मोइलेक्ट्रिक कूलर (TECs) पुरवते. हे मॉड्यूल पेल्टियर इफेक्टवर कार्य करतात आणि त्यात कोणतेही कंप्रेसर, रेफ्रिजरंट किंवा हलणारे भाग नसतात. ते वापरले जातात जेथे देखभाल प्रवेश मर्यादित आहे, कंपन स्वीकार्य नाही किंवा अचूक तापमान नियंत्रण आवश्यक आहे.
उच्च-क्षमतेची मालिका लक्षणीय उष्णता भार असलेल्या प्रणालींना लक्ष्य करते. ठराविक उदाहरणांमध्ये लेसर डायोड ॲरे, सेमीकंडक्टर प्रक्रिया उपकरणे आणि सतत थर्मल आउटपुट निर्माण करणारी विश्लेषणात्मक उपकरणे यांचा समावेश होतो.
आम्ही आमच्या स्वतःच्या सुविधेमध्ये औद्योगिक अनुप्रयोगांसाठी उच्च कूलिंग क्षमतेचे TE कूलर तयार करतो. यामध्ये थर्मोइलेक्ट्रिक मटेरियल तयार करणे, इनगॉट प्रोसेसिंग, पेलेट डायसिंग, मॉड्यूल असेंब्ली आणि अंतिम चाचणी समाविष्ट आहे. या पायऱ्यांवरील नियंत्रण आम्हाला विशिष्ट ऑपरेटिंग परिस्थितींशी जुळण्यासाठी सामग्रीची रचना, पॅलेट भूमिती आणि सोल्डर निवड समायोजित करण्यास अनुमती देते.
मानक मॉड्युल्स शीतकरण क्षमतांची श्रेणी व्यापतात. खालील सारणी सामान्य पॅरामीटर्स सूचीबद्ध करते. सानुकूल कॉन्फिगरेशन भिन्न व्होल्टेज, परिमाण आणि हॉट-साइड तापमान आवश्यकतांसाठी उपलब्ध आहेत.
|
पॅरामीटर |
ठराविक श्रेणी / पर्याय |
नोट्स |
|
कमाल कूलिंग क्षमता (Qmax) |
20 W ते 400 W |
व्हॅक्यूममध्ये Th = 27°C वर मोजले जाते |
|
कमाल तापमान फरक (ΔTmax) |
68 K ते 74 K |
उष्णता भार लागू नाही |
|
ऑपरेटिंग व्होल्टेज |
12 V, 24 V, 48 V DC |
विनंतीनुसार सानुकूल व्होल्टेज |
|
कार्यरत वर्तमान |
3 अ ते 15 अ |
गोळ्यांची संख्या आणि आकार यावर अवलंबून असते |
|
गरम बाजूचे तापमान (गु) |
120°C पर्यंत |
Th > 150°C साठी उच्च-तापमान आवृत्त्या उपलब्ध आहेत |
|
सिरेमिक सब्सट्रेट |
ॲल्युमिना (Al₂O₃) किंवा ॲल्युमिनियम नायट्राइड (AlN) |
AlN उच्च थर्मल चालकता देते |
|
पृष्ठभाग सपाटपणा |
≤ ०.०२ मिमी |
मॉड्यूल पृष्ठभाग ओलांडून मोजली |
|
सोल्डर रचना |
BiSn किंवा PbSn |
उच्च-तापमान वातावरणासाठी PbSn |
|
सील करणे |
इपॉक्सी परिमिती सील |
हर्मेटिक नाही; अतिरिक्त encapsulation उपलब्ध |
|
परिमाण (L × W × H) |
20×20×3.5 मिमी ते 62×62×4.8 मिमी |
या श्रेणीतील सानुकूल आकार |
|
लीड वायरची लांबी |
100 मिमी ते 300 मिमी |
टेफ्लॉन इन्सुलेटेड; सानुकूल लांबी उपलब्ध |
थर्मल टेस्ट स्टेशन वापरून बॅचच्या आधारावर तपशीलांची पडताळणी केली जाते. विनंतीनुसार प्रत्येक शिपमेंटसह चाचणी अहवाल प्रदान केला जाऊ शकतो.
Qmax वर महत्त्वाची टीप: Qmax गरम आणि थंड बाजूंमधील शून्य तापमानाच्या फरकाने मोजले जाते. वास्तविक ऑपरेशनमध्ये, थंड बाजू नेहमी गरम बाजूपेक्षा थंड असते, म्हणून वास्तविक उष्णता पंपिंग क्षमता कमी असते. उदाहरणार्थ, 200 W Qmax वर रेट केलेले मॉड्यूल केवळ 80 W काढू शकते जेव्हा ΔT 30 K असेल. निवड वास्तविक ऑपरेटिंग पॉइंटवर आधारित असणे आवश्यक आहे, एकट्या Qmax क्रमांकावर नाही.
इंडस्ट्रियल ऍप्लिकेशन्ससाठी उच्च कूलिंग कॅपॅसिटी टीई कूलर हा सॉलिड-स्टेट हीट पंप आहे. डायरेक्ट करंट उष्णता थंड बाजूकडून उष्ण बाजूकडे हलवतो. पंप केलेली उष्णता तसेच इलेक्ट्रिकल इनपुट पॉवर नाकारण्यासाठी गरम बाजू हीट सिंक किंवा कोल्ड प्लेटशी जोडलेली असणे आवश्यक आहे. जर गरम बाजू प्रभावीपणे थंड केली गेली नाही, तर उष्णता परत थंड बाजूकडे वाहते आणि निव्वळ थंड करण्याची क्षमता कमी होते.
बाहेरील प्लेट्स ॲल्युमिना किंवा ॲल्युमिनियम नायट्राइडपासून बनवलेल्या असतात. उष्णता चालवताना ते विद्युत इन्सुलेशन प्रदान करतात. उष्णता स्त्रोत आणि उष्णता सिंक यांच्याशी चांगला थर्मल संपर्क सुनिश्चित करण्यासाठी पृष्ठभागाची सपाटता नियंत्रित केली जाते. सिरेमिक पृष्ठभाग आणि आरोहित पृष्ठभाग दरम्यान थर्मल इंटरफेस सामग्री (टीआयएम) ची शिफारस केली जाते.
एन-टाइप आणि पी-टाइप बिस्मथ टेल्युराइड पेलेट्स कॉपर इलेक्ट्रोड ट्रेसद्वारे मालिकेत जोडलेले आहेत. पॅलेट्सची संख्या आणि आकार मॉड्यूलची व्होल्टेज, वर्तमान आणि थंड क्षमता निर्धारित करतात. दीर्घकालीन ऑपरेशन दरम्यान ऑक्सिडेशन टाळण्यासाठी आम्ही कॉपर ट्रेसवर मल्टी-लेयर प्लेटिंग वापरतो.
गरम बाजूचे तापमान हा TEC कार्यक्षमतेवर परिणाम करणारा एकमेव सर्वात महत्वाचा घटक आहे. गरम बाजूच्या तापमानात प्रत्येक 10°C ची वाढ विशेषत: 5-10% ने थंड करण्याची क्षमता कमी करते आणि जास्तीत जास्त साध्य करण्यायोग्य ΔT कमी करते. उच्च-क्षमतेच्या मॉड्यूल्ससाठी, जबरदस्तीने एअर कूलिंग, लिक्विड कूलिंग किंवा हीट पाईप असेंब्लीची शिफारस केली जाते. पॅसिव्ह हीटसिंक्स क्वचितच 100 W च्या वर एकूण उष्णता नकार पुरेशी असतात.
आर्द्रता-प्रतिरोधक इपॉक्सी सील अंतर्गत अर्धसंवाहक ॲरेभोवती असतो. हे सील हर्मेटिक सीलिंग प्रदान करत नाही, परंतु ते सामान्य औद्योगिक वातावरणात कंडेन्सेशन आणि वायुजन्य दूषित पदार्थांपासून गोळ्या आणि इलेक्ट्रोडचे संरक्षण करते. उच्च आर्द्रता, वॉशडाउन किंवा बाह्य परिस्थितीसाठी, अतिरिक्त एन्कॅप्सुलेशन आवश्यक आहे.
X-Meritan घरामध्ये TEC मॉड्यूल्स तयार करते. उत्पादन क्रम आहे:
थर्मोइलेक्ट्रिक मटेरियल इनगॉटची तयारी
अर्धसंवाहक गोळ्यांचे एक्सट्रूजन आणि डाइसिंग
स्वयंचलित गोळी प्लेसमेंट आणि सोल्डरिंग
सिरेमिक सब्सट्रेट मेटालायझेशन
अंतिम असेंब्ली आणि इलेक्ट्रिकल चाचणी
प्रत्येक उत्पादन बॅचची अंतर्गत प्रतिकारशक्ती, कूलिंग क्षमता आणि व्हिज्युअल दोषांसाठी चाचणी केली जाते. तपासण्यायोग्यतेसाठी चाचणी नोंदी ठेवल्या जातात. 建议插入工厂实拍照片或产线流程图片
चाचणी पद्धती
|
चाचणी आयटम |
पद्धत |
|
Qmax |
थर्मल टेस्ट स्टेशन, Th = 27°C, व्हॅक्यूम |
|
ΔTmax |
नो-लोड चाचणी, Th = 27°C |
|
विद्युत प्रतिकार |
चार-वायर डीसी प्रतिकार मापन |
|
थर्मल सायकलिंग |
ग्राहक-परिभाषित प्रोटोकॉल |
|
उच्च तापमान स्टोरेज |
ग्राहक-परिभाषित प्रोटोकॉल |
व्हॉल्यूम उत्पादनापूर्वी ग्राहकाशी वास्तविक चाचणी मानके आणि स्वीकृती निकष मान्य केले जातात. आपल्या विशिष्ट आवश्यकतांवर चर्चा करण्यासाठी आमच्याशी संपर्क साधा.
खालील प्रमाणपत्रे आणि अनुपालन विधाने सध्या अद्यतनित केली जात आहेत.
● ISO 9001:2015 – गुणवत्ता व्यवस्थापन प्रणाली
● ISO 14001 – पर्यावरण व्यवस्थापन प्रणाली
● RoHS अनुपालन
● पोहोच अनुपालन
● CE मार्किंग (लागू असल्यास)
● UL प्रमाणन (लागू असल्यास)
विनंती केल्यावर आम्ही वैध प्रमाणपत्रांच्या प्रती देऊ. कृपया वर्तमान स्थितीची पुष्टी करण्यासाठी आमच्याशी संपर्क साधा.
मानक मॉड्यूल अनेक औद्योगिक शीतकरण कार्ये कव्हर करतात. उच्च-खंड किंवा विशेष प्रकल्पांसाठी, आम्ही खालील क्षेत्रांमध्ये सानुकूल अभियांत्रिकी ऑफर करतो:
● सानुकूल पदचिन्ह आणि उंची
● उच्च तापमान सोल्डर आणि थ > 150°C साठी सबस्ट्रेट्स
● सखोल तापमान भिन्नतांसाठी मल्टी-स्टेज TEC मॉड्यूल्स
● पूर्व-आरोहित हीट सिंक किंवा कोल्ड प्लेट्स
● एकात्मिक तापमान सेन्सर्स (NTC किंवा RTD)
● विशेष लीड वायर कॉन्फिगरेशन किंवा कनेक्टर
एक सामान्य सानुकूल प्रकल्प या प्रक्रियेचे अनुसरण करतो:
1. ग्राहक थर्मल लोड, कोल्ड साइड तापमान, सभोवतालची परिस्थिती आणि जागेची मर्यादा प्रदान करतो.
2. आमचे अभियंते आवश्यक मॉड्यूलचे अनुकरण करतात आणि शिफारस केलेले कॉन्फिगरेशन प्रदान करतात.
3. आम्ही ग्राहक प्रमाणीकरणासाठी नमुने तयार करतो.
4. मंजुरी मिळाल्यावर, आम्ही मोठ्या प्रमाणावर उत्पादनासाठी पुढे जाऊ.
सामान्य फायदे सूचीबद्ध करण्याऐवजी, येथे विशिष्ट क्षमता आहेत ज्या आमच्या मॉड्यूल्समध्ये फरक करतात:
आम्ही कच्च्या इनगॉटपासून तयार केलेल्या उपकरणापर्यंत प्रक्रिया नियंत्रित करतो. यामध्ये सामग्रीची रचना, गोळ्याचा आकार आणि डोपिंग पातळी समाविष्ट आहे. बहुतेक TEC पुरवठादार प्री-मेड पेलेट्स किंवा वेफर्स खरेदी करतात आणि फक्त मॉड्यूल एकत्र करतात. आम्ही सामग्री स्वतः हाताळत असल्यामुळे, आम्ही ZT मूल्य समायोजित करू शकतो आणि विशिष्ट तापमान श्रेणींसाठी अनुकूल करू शकतो.
प्रत्येक उत्पादन बॅचची Qmax, ΔTmax आणि अंतर्गत प्रतिकारासाठी चाचणी केली जाते. चाचणी अहवाल ग्राहकांना उपलब्ध आहेत. हे तुम्हाला तुमच्या सिस्टममध्ये समाकलित करण्यापूर्वी मॉड्यूल्स तुमच्या वैशिष्ट्यांची पूर्तता करतात याची पडताळणी करण्यास अनुमती देते.
अनेक पुरवठादारांना सानुकूल परिमाणे किंवा पॅरामीटर्ससाठी मोठ्या किमान ऑर्डरची आवश्यकता असते. आम्ही लवचिक उत्पादन शेड्युलिंग राखतो, त्यामुळे मध्यम व्हॉल्यूमसह सानुकूल प्रकल्प व्यवहार्य आहेत. अपेक्षित वार्षिक प्रमाण केवळ काही शंभर तुकडे असले तरीही आपल्या गरजेसाठी आमच्याशी संपर्क साधा.
जेव्हा तुम्ही X-Meritan शी संपर्क साधता, तेव्हा तुम्ही अभियंत्यांशी बोलता ज्यांना उत्पादन डेटा आणि चाचणी परिणामांमध्ये प्रवेश असतो. यामुळे ट्रेडिंग कंपन्यांचे मागचे-पुढचे वैशिष्ट्य कमी होते आणि नमुना मूल्यमापन चक्र कमी होते.
उच्च कूलिंग क्षमतेचे TEC मॉड्यूल अशा वातावरणात वापरले जातात जेथे सक्रिय द्रव थंड करणे व्यावहारिक नसते किंवा जेथे अचूक तापमान नियंत्रण आवश्यक असते.
फायबर ऑप्टिक सिस्टममध्ये लेसर डायोड आणि फोटोडिटेक्टर्ससाठी कूलिंग
बाह्य दूरसंचार कॅबिनेटसाठी थर्मल व्यवस्थापन
पॉवर ॲम्प्लीफायर्स आणि आरएफ मॉड्यूल्ससाठी तापमान स्थिरीकरण
वेफर चक आणि प्रक्रिया कक्षांचे थंड करणे
लेसर मार्किंग आणि कटिंग हेडसाठी थर्मल कंट्रोल
ऑप्टिकल बेंचसाठी तापमान स्थिरीकरण
पीसीआर थर्मल सायकलर्स आणि नमुना ब्लॉक कूलिंग
अभिकर्मक स्टोरेज कंपार्टमेंटसाठी तापमान नियंत्रण
CCD आणि CMOS इमेज सेन्सर्सचे कूलिंग
स्वायत्त वाहनांमध्ये LiDAR सेन्सर्ससाठी कूलिंग
सीट वेंटिलेशन सिस्टम
पोर्टेबल रेफ्रिजरेटेड कंटेनर
उच्च-क्षमता TEC निर्दिष्ट करण्यासाठी, आमच्याशी संपर्क साधण्यापूर्वी खालील माहिती तयार करा:
थंड बाजूला आवश्यक कूलिंग लोड (वॅटमध्ये). आपल्याला थंड करण्यासाठी आवश्यक असलेल्या घटकाद्वारे ही उष्णता निर्माण होते.
कोल्ड साइड तापमान आणि सहनशीलता लक्ष्य करा. उदाहरणार्थ, 25°C ± 0.5°C.
तुमच्या हीट सिंक आणि सभोवतालच्या परिस्थितीच्या आधारावर तुम्ही स्वीकारू शकता.
सभोवतालच्या तापमान श्रेणीमध्ये सिस्टम ऑपरेट करेल.
उपलब्ध हीट सिंक प्रकार आणि थर्मल रेझिस्टन्स. जबरदस्तीने हवा, द्रव थंड करणे किंवा उष्णता पाइप.
DC व्होल्टेज उपलब्ध आहे आणि कमाल वर्तमान काढण्याची अनुमती आहे.
इंस्टॉलेशन स्पेस मर्यादा: लांबी, रुंदी, उंची आणि माउंटिंग होल पॅटर्न.
थर्मल सायकलिंग आवश्यकता: दररोज किती चक्रे, तापमान बदलणे आणि अपेक्षित जीवनकाळ.
पर्यावरणीय परिस्थिती: आर्द्रता, धूळ, रासायनिक प्रदर्शन किंवा बाह्य वापर.
एकदा तुम्ही हे तपशील प्रदान केल्यानंतर, आम्ही विशिष्ट मॉड्यूलची शिफारस करू शकतो किंवा सानुकूल उपाय डिझाइन करू शकतो. आम्ही शिफारस केलेल्या ऑपरेटिंग करंटसाठी कूलिंग क्षमता विरुद्ध तापमान फरक दर्शविणारे कार्यप्रदर्शन वक्र देखील देऊ.
उ: तुम्हाला उष्णतेचा भार काढून टाकायचा आहे (वॅट्समध्ये), थंड केलेल्या वस्तूसाठी कमाल अनुमत तापमान, सभोवतालचे तापमान आणि गरम बाजूला उपलब्ध हीट सिंकची कार्यक्षमता जाणून घेणे आवश्यक आहे. आमच्या अभियंत्यांना ही मूल्ये प्रदान करा आणि आम्ही मॉड्यूल आणि ऑपरेटिंग करंटची शिफारस करू.
A: जेव्हा गरम आणि थंड बाजूंमधील तापमानाचा फरक शून्य असतो तेव्हा क्यूमॅक्स ही कमाल उष्णता पंपिंग क्षमता असते. वास्तविक ऑपरेशनमध्ये, तापमानात नेहमीच फरक असतो. ΔT वाढल्याने वास्तविक शीतलक क्षमता कमी होते. आमच्या डेटाशीटमध्ये विविध ऑपरेटिंग करंट्ससाठी कार्यप्रदर्शन वक्र समाविष्ट आहेत.
उ: होय. प्रत्येक मॉड्यूलसाठी कमाल गरम बाजूचे तापमान निर्दिष्ट केले आहे. हे तापमान ओलांडल्याने सोल्डर सांधे खराब होऊ शकतात आणि मॉड्यूलचे आयुष्य कमी होऊ शकते. नेहमी हॉट साइड हीट सिंक डिझाईन करा जेणेकरुन Th सर्वात वाईट परिस्थितीमध्ये रेट केलेल्या मर्यादेत राहील.
A: TEC मॉड्यूल्समध्ये कोणतेही हलणारे भाग नसतात, त्यामुळे यांत्रिक पोशाख हा घटक नाही. तथापि, थर्मल सायकलिंगमुळे सोल्डर जॉइंट्सवर ताण येतो आणि शेवटी अंतर्गत प्रतिकार वाढू शकतो. निवडलेल्या उच्च-क्षमतेच्या डिझाइनचे थर्मल सायकलिंग चाचण्यांद्वारे मूल्यांकन केले गेले आहे. वास्तविक चक्र जीवन तापमान श्रेणी, वर्तमान, उताराचा दर, वाढणारा ताण आणि ऑपरेटिंग आर्द्रता यावर अवलंबून असते. पात्र प्रकल्पांसाठी चाचणी डेटा प्रदान केला जाऊ शकतो.
उ: होय. प्रत्येक उत्पादन बॅचसाठी, आम्ही चाचणी केलेल्या पॅरामीटर्सचा सारांश देऊ शकतो. मोठ्या ऑर्डरसाठी, आम्ही मान्य प्रोटोकॉलनुसार थर्मल सायकलिंग, उच्च तापमान स्टोरेज आणि आर्द्रता एक्सपोजर यासारखी अतिरिक्त विश्वासार्हता चाचणी करू शकतो.
उ: नाही. मानक इपॉक्सी सील आर्द्रता-प्रतिरोधक आहे परंतु हर्मेटिक नाही. उच्च आर्द्रता, संक्षेपण किंवा थेट पाण्याचा संपर्क असलेल्या अनुप्रयोगांसाठी, अतिरिक्त एन्कॅप्सुलेशन किंवा सानुकूल गृहनिर्माण आवश्यक आहे.
शिफारस किंवा नमुना विनंती करण्यासाठी, कृपया खालील माहिती प्रदान करा:
● उष्णतेचा भार काढून टाकायचा आहे (W)
● आवश्यक थंड बाजूचे तापमान किंवा तापमानातील फरक
● वातावरणीय तापमान श्रेणी
● TEC आणि हीट सिंकसाठी उपलब्ध जागा
● वीज पुरवठा व्होल्टेज उपलब्ध
● अपेक्षित वार्षिक प्रमाण
आमचा अभियांत्रिकी कार्यसंघ एका व्यावसायिक दिवसात प्रतिसाद देतो. आम्ही व्हॉल्यूम ऑर्डर करण्यापूर्वी मूल्यांकनासाठी नमुने प्रदान करतो.
