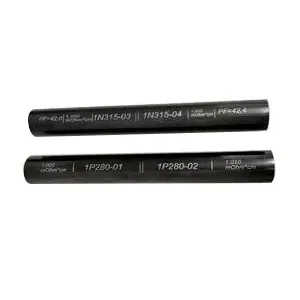

एक्स-मेरिटन थर्मोइलेक्ट्रिक कूलिंग एलिमेंट्स, पेल्टियर मॉड्यूल्स आणि तापमान नियंत्रण घटकांसाठी Bi2Te3-Sb2Te3 सॉलिड सोल्युशन मटेरियलवर आधारित एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल्स बनवते.
ते Bi2Te3-आधारित सेमीकंडक्टर सामग्री आहेत जी दाट, बारीक आणि टेक्सचर स्ट्रक्चर्स मिळविण्यासाठी एक्सट्रूजन तंत्रज्ञानाद्वारे प्रक्रिया केली जातात.
पारंपारिक मेल्टिंग-आधारित तयारी पद्धतींच्या तुलनेत, एक्सट्रूजन प्रक्रिया प्लास्टिकच्या विकृतीद्वारे धान्य बंध सुधारते, थर्मोइलेक्ट्रिक गुणधर्म राखून यांत्रिक प्रक्रियेची कार्यक्षमता वाढवते.
मुख्य भौतिक प्रणालींमध्ये हे समाविष्ट आहे:
● Bi2Te3-Sb2Te3 थर्मोइलेक्ट्रिक मिश्र धातु: खोलीच्या तापमानाजवळ थर्मोइलेक्ट्रिक कूलिंग ऍप्लिकेशनसाठी वापरले जाते.
● एन-टाइप थर्मोइलेक्ट्रिक मटेरियल: थर्मोइलेक्ट्रिक कपल्स तयार करण्यासाठी पी-टाइप मटेरियलसह एकत्र केले जाते.
● P-प्रकार थर्मोइलेक्ट्रिक साहित्य: टीईसी संरचनांमध्ये पूरक विद्युत वैशिष्ट्ये प्रदान करा.
अनुप्रयोगांमध्ये हे समाविष्ट आहे:
● थर्मोइलेक्ट्रिक कूलिंग एलिमेंट्स: पेल्टियर कूलिंग सिस्टमसाठी सेमीकंडक्टर घटक.
● पेल्टियर मॉड्यूल: थर्मोइलेक्ट्रिक घटकांवर आधारित कूलिंग डिव्हाइस.
● मायक्रो TEC घटक: कॉम्पॅक्ट उपकरणांसाठी पातळ थर्मोइलेक्ट्रिक संरचना.
● मल्टी-स्टेज TEC स्ट्रक्चर्स: स्तरित कूलिंग स्ट्रक्चर्स ज्यांना घटकांची सातत्यपूर्ण कामगिरी आवश्यक असते.
● तापमान नियंत्रण उपकरणे: थर्मल रेग्युलेशन सिस्टमसाठी घटक.
|
पॅरामीटर |
तपशील |
|
साहित्य प्रणाली |
Bi2Te3-Sb2Te3 |
|
साहित्य प्रकार |
एन-टाइप / पी-टाइप थर्मोइलेक्ट्रिक साहित्य |
|
एक्सट्रुडेड इनगॉट लांबी |
120 मिमी / 240 मिमी |
|
एक्सट्रुडेड इनगॉट व्यास |
25 मिमी / 30 मिमी / 35 मिमी |
|
विद्युत चालकता |
870–1430 Ohm⁻¹cm⁻¹ |
|
साहित्य रचना |
दाट टेक्सचर रचना |
|
पातळ चिप प्रक्रिया क्षमता |
0.2 मिमी पर्यंत खाली |
यांत्रिक गुणधर्म टीईसी उत्पादनादरम्यान कटिंग, स्लाइसिंग, पातळ करणे आणि असेंबली प्रक्रियांवर परिणाम करतात. एक्सट्रूजन प्रक्रिया प्लास्टिकच्या विकृतीद्वारे आंतरग्रॅन्युलर बाँडिंग सुधारते आणि मशीनिंग दरम्यान संरचनात्मक दोष कमी करते.
|
यांत्रिक मालमत्ता |
एन-प्रकार साहित्य |
पी-प्रकार साहित्य |
|
कंप्रेसिव्ह स्ट्रेंथ (एमपीए) |
54.0 |
66.0 |
|
कातरणे सामर्थ्य (MPa) |
16.0 |
21.0 |
|
यंग्स मॉड्युलस (GPa) |
47.0 |
42.0 |
|
पॉसन्सचे प्रमाण |
0.30 |
0.30 |
सामग्रीची ताकद थर्मोइलेक्ट्रिक चिप्सवर 0.2 मिमी पर्यंत जाडीवर प्रक्रिया करण्यास अनुमती देते.
मुख्य वैशिष्ट्ये:
● विद्युत चालकता: 870–1430 Ohm⁻¹cm⁻¹.
● मटेरियल स्ट्रक्चर: दाट आणि एकसमान अंतर्गत रचना.
● टेक्सचर ओरिएंटेशन: घटक सुसंगततेसाठी नियंत्रित धान्याभिमुखता.
● थर्मोइलेक्ट्रिक परफॉर्मन्स पॅरामीटर: 25°C व्हॅक्यूम परिस्थितीत 2.9 × 10⁻³ पर्यंत पोहोचते.
पारंपारिक झोन मेल्टिंग मटेरियल थर्मोइलेक्ट्रिक कार्यप्रदर्शन साध्य करू शकते परंतु क्लीवेज वैशिष्ट्यांमुळे कटिंग आणि पातळ करताना मर्यादा असू शकतात.
|
तुलना आयटम |
Extruded Bi2Te3-Sb2Te3 साहित्य |
पारंपारिक झोन वितळणारे साहित्य |
|
अंतर्गत रचना |
दाट टेक्सचर रचना |
दिशात्मक क्रिस्टल रचना |
|
यांत्रिक प्रक्रिया |
कटिंग आणि पातळ करताना उच्च प्रतिकार |
क्लीवेज-संबंधित दोषांसाठी अधिक संवेदनशील |
|
पातळ चिप फॅब्रिकेशन |
0.2 मिमी पातळ TEC घटकांना समर्थन देते |
अति-पातळ प्रक्रियेसाठी अधिक कठीण |
|
साहित्याची सुसंगतता |
नियंत्रित पोत एकरूपता |
क्रिस्टल वाढीच्या परिस्थितीवर अवलंबून |
|
अर्ज |
मायक्रो टीईसी, मल्टी-स्टेज टीईसी, अचूक कूलिंग |
पारंपारिक TEC अनुप्रयोग |
थर्मोइलेक्ट्रिक कूलिंग उपकरणांना संतुलित विद्युत, थर्मल आणि यांत्रिक गुणधर्मांची आवश्यकता असते.
मुख्य फायदे:
पातळ चिप क्षमता: यांत्रिक शक्ती थर्मोइलेक्ट्रिक चिप्ससाठी 0.2 मिमी पर्यंत स्लाइसिंग आणि पातळ करण्याच्या प्रक्रियेस समर्थन देते.
स्ट्रक्चरल एकरूपता: टेक्सचर स्ट्रक्चर्स मल्टी-एलिमेंट आणि मल्टी-स्टेज TEC कॉन्फिगरेशनमध्ये वापरल्या जाणाऱ्या थर्मोइलेक्ट्रिक घटकांमधील सुसंगतता सुधारतात.
मटेरियल स्ट्रक्चर: सुधारित धान्य बाँडिंग वारंवार गरम आणि थंड होण्याच्या चक्रात सामग्रीची अखंडता राखण्यात मदत करते.
दाट संरचना: उच्च-घनता सामग्री संरचना कॉम्पॅक्ट थर्मोइलेक्ट्रिक घटकांसाठी योग्य आहेत.
ऑप्टिकल कम्युनिकेशन कूलिंग: ऑप्टिकल ट्रान्सीव्हर आणि लेसर तापमान नियंत्रण प्रणालींमध्ये पातळ थर्मोइलेक्ट्रिक घटकांसाठी वापरले जाते.
अर्ज:
● ऑप्टिकल ट्रान्सीव्हर कूलिंग: ऑप्टिकल घटकांचे तापमान नियंत्रण.
● लेझर डायोड तापमान नियंत्रण: लेसर उपकरणांसाठी थर्मल नियमन.
● फायबर कम्युनिकेशन मॉड्यूल: कॉम्पॅक्ट कूलिंग स्ट्रक्चर्स.
मल्टी-लेयर कूलिंग स्ट्रक्चर्स: जेथे एकापेक्षा जास्त थर्मोइलेक्ट्रिक लेयर्सना सातत्यपूर्ण कार्यप्रदर्शन आवश्यक असते तेथे वापरले जाते.
अर्ज:
● स्टॅक केलेले थर्मोइलेक्ट्रिक संरचना: मल्टी-लेयर TEC कॉन्फिगरेशन.
● उच्च-परिशुद्धता तापमान नियंत्रण: थर्मल रेग्युलेशन सिस्टम.
● कॉम्पॅक्ट कूलिंग सिस्टीम: मर्यादित-स्पेस कूलिंग ऍप्लिकेशन्स.
मोठ्या-व्यासाचे एक्सट्रूडेड इंगॉट्स: मोठ्या थर्मोइलेक्ट्रिक कूलिंग घटकांसाठी वापरले जाते.
अर्ज:
● औद्योगिक तापमान नियंत्रण उपकरणे: स्थानिकीकृत थर्मल व्यवस्थापन.
● इलेक्ट्रॉनिक कूलिंग सिस्टम: सेमीकंडक्टर थर्मल कंट्रोल.
● सेमीकंडक्टर उपकरणे: अचूक इलेक्ट्रॉनिक कूलिंग.
अचूक कूलिंग घटक: वैद्यकीय रेफ्रिजरेशन आणि प्रयोगशाळेतील तापमान नियंत्रण उपकरणांमध्ये वापरले जाते.
अर्ज:
● वैद्यकीय रेफ्रिजरेशन सिस्टम
● प्रयोगशाळा तापमान नियंत्रण उपकरणे
● संशोधन साधने
|
साहित्य प्रकार |
मुख्य वैशिष्ट्ये |
अर्ज |
|
Bi2Te3-Sb2Te3 |
खोलीच्या तापमानाजवळ थर्मोइलेक्ट्रिक कामगिरी |
टीईसी मॉड्यूल, पेल्टियर कूलिंग घटक |
|
N-प्रकार Bi2Te3 |
विद्युत चालकता आणि यांत्रिक शक्ती |
थर्मोइलेक्ट्रिक घटक जोड्या |
|
पी-प्रकार Bi2Te3-Sb2Te3 |
यांत्रिक शक्ती आणि थर्मोइलेक्ट्रिक वैशिष्ट्ये |
टीईसी कूलिंग स्ट्रक्चर्स |
एक्स-मेरिटन थर्मोइलेक्ट्रिक सामग्री तयार करणे, एक्सट्रूजन प्रक्रिया, घटक प्रक्रिया आणि असेंबली एकत्रीकरण एकत्रित करते.
उत्पादन प्रक्रिया:
● साहित्य तयार करणे: थर्मोइलेक्ट्रिक मटेरियल कंपोझिशन तयार करणे.
● एक्सट्रुजन प्रोसेसिंग: दाट टेक्सचर स्ट्रक्चर्सची निर्मिती.
● घटक प्रक्रिया: थर्मोइलेक्ट्रिक घटक कापणे आणि आकार देणे.
● इलेक्ट्रिकल कनेक्शन: वेल्डिंग आणि कनेक्शन प्रक्रिया.
● असेंब्ली इंटिग्रेशन: थर्मोइलेक्ट्रिक संरचनांचे एकत्रीकरण.
● कार्यप्रदर्शन पडताळणी: प्रक्रिया केलेल्या घटकांची तपासणी.
उत्पादन उपकरणे:
● टिन बुडविण्याची भट्टी
● कंपन स्विंग मोल्ड मशीन
● वेल्डिंग मशीन
● ओव्हन
● डिस्पेन्सिंग मशीन
● स्वयंचलित सीलिंग मशीन
● कटिंग मशीन
● सॉलिडिफिकेशन मशीन
● रिफ्लो सोल्डरिंग उपकरणे
● पूर्णपणे स्वयंचलित प्रिंटिंग मशीन
एक्स-मेरिटन एक्सट्रुडेड थर्मोइलेक्ट्रिक मटेरियल्स नियंत्रित इलेक्ट्रिकल गुणधर्म, दाट टेक्स्चर स्ट्रक्चर्स आणि TEC उत्पादनासाठी यांत्रिक वैशिष्ट्यांसह Bi2Te3-Sb2Te3 सामग्रीवर आधारित आहेत.
स्पेसिफिकेशन्समध्ये 870–1430 Ohm⁻¹cm⁻¹ ची विद्युत चालकता, 66 MPa पर्यंत संकुचित शक्ती, 120 मिमी / 240 मिमी लांबीचे एक्सट्रूडेड इनगॉट परिमाणे आणि 25 मिमी / 30 मिमी / 35 मिमी व्यास, आणि 2 मिमी ची कमी करण्याची क्षमता.
सामग्रीचा वापर TEC उत्पादन, पेल्टियर मॉड्यूल्स, ऑप्टिकल कम्युनिकेशन कूलिंग, वैद्यकीय तापमान नियंत्रण आणि सेमीकंडक्टर थर्मल व्यवस्थापन अनुप्रयोगांसाठी केला जातो.
