एनटीसी थर्मिस्टर्स नकारात्मक तापमान गुणांक वैशिष्ट्य वापरतात, म्हणजे तापमानात बदल होताना त्यांचा प्रतिकार बदलतो. सेन्सिंग सर्किटमध्ये, रेझिस्टन्स व्हेरिएशनचे निरीक्षण आणि नियंत्रणासाठी तापमान माहितीमध्ये रूपांतर केले जाऊ शकते.
चिप ऍप्लिकेशन्ससाठी, R25, B मूल्य, प्रतिकार सहिष्णुता, चिपचे परिमाण आणि इलेक्ट्रोड स्ट्रक्चरची निवड थेट सर्किट जुळणी आणि असेंबलीवर परिणाम करते. R25 हे 25°C वर नाममात्र प्रतिकार दर्शवते, तर B मूल्य थर्मिस्टरच्या प्रतिकार-तापमान वैशिष्ट्याचे वर्णन करते.

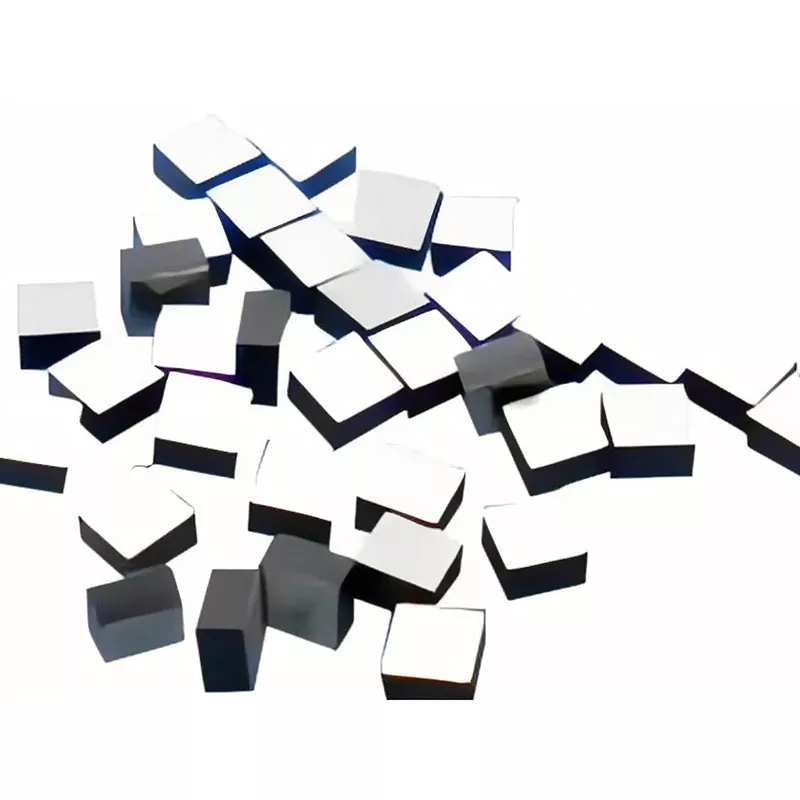

हाय-प्रिसिजन NTC थर्मिस्टर चिप ॲप्लिकेशन्ससाठी आहे जेथे व्यापलेली जागा लहान ठेवताना सेन्सिंग घटक तापमान-संवेदनशील घटकाच्या जवळ ठेवणे आवश्यक आहे.
खालील मॉडेल उपलब्ध उत्पादन वैशिष्ट्यांचे प्रतिनिधित्व करतात. विद्युत मूल्ये आणि परिमाण आवश्यक सर्किट वैशिष्ट्ये आणि विधानसभा पद्धतीनुसार निवडले पाहिजेत.
|
मॉडेल |
R25 (kΩ) |
B मूल्य (K) |
परिमाण L×W×T (मिमी) |
25°C (mW) वर रेट केलेली पॉवर |
अपव्यय गुणांक (mW/°C) |
थर्मल टाइम कॉन्स्टंट (चे) |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~१.२ |
≤३ |
|
DT103-3435B |
10.0 |
3435 |
०.९५×०.९५×०.६ |
<60 |
~१.२ |
≤३ |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~१.२ |
≤३ |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~१.२ |
≤३ |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~१.२ |
≤३ |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~१.२ |
≤३ |
|
DT473-4050A |
47.0 |
4050 |
०.४५×०.४५×०.२५ |
<१० |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~१.२ |
≤३ |
|
DT104-3950A |
100.0 |
3950 |
०.९५×०.९५×०.६ |
<60 |
~१.२ |
≤३ |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<१० |
~0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
०.९५×०.९५×०.६ |
<60 |
~१.२ |
≤३ |
|
पॅरामीटर |
उपलब्ध श्रेणी |
|
प्रतिकार |
1kΩ–1000kΩ |
|
बी मूल्य |
3200K–4500K |
|
चिप आकार |
0.3 मिमी पासून, संरचनेवर अवलंबून |
|
प्रतिकार सहिष्णुता |
±0.5%, ±1% |
हाय-प्रिसिजन NTC थर्मिस्टर चिप अनुप्रयोगांसाठी कॉम्पॅक्ट स्ट्रक्चर्समध्ये उपलब्ध आहे जेथे पारंपारिक पॅकेज केलेले तापमान सेन्सर खूप जागा व्यापेल. सध्याच्या श्रेणीतील निवडलेले मॉडेल 0.45 × 0.45 मिमी इतके लहान आहेत, तर सानुकूलित चिप परिमाणांचे मूल्यमापन ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांमधून केले जाऊ शकते.
लहान चिप रचना सेन्सिंग घटक ऑप्टिकल, इलेक्ट्रॉनिक किंवा इतर तापमान-संवेदनशील घटकांच्या जवळ ठेवण्यासाठी योग्य आहे. आवश्यक विद्युत वैशिष्ट्ये आणि असेंबली प्रक्रियेनुसार अंतिम परिमाणांची पुष्टी केली पाहिजे.
वायर बाँडिंगसाठी चिपला सोन्याचे किंवा चांदीच्या प्लेटेड इलेक्ट्रोडसह पुरवले जाऊ शकते. इलेक्ट्रोड कॉन्फिगरेशन आणि असेंबली प्रक्रियेवर अवलंबून सोने, ॲल्युमिनियम आणि सिल्व्हर वायर बाँडिंग समर्थित केले जाऊ शकते.
ही रचना कॉम्पॅक्ट हायब्रीड मॉड्युल्स आणि इतर असेंब्लीसाठी योग्य आहे जिथे थर्मिस्टरला थेट सेन्सिंग एरियामध्ये एकत्रित करणे आवश्यक आहे. नमुना मूल्यांकनादरम्यान इलेक्ट्रोड सामग्री आणि बाँडिंग आवश्यकतांची पुष्टी केली जाऊ शकते.
वायर-बॉन्ड करण्यायोग्य NTC थर्मिस्टर्सचा वापर कॉम्पॅक्ट ऑप्टिकल ट्रान्सीव्हर ऍप्लिकेशन्समध्ये देखील केला जातो, जेथे सेन्सिंग घटक तापमान-संवेदनशील ऑप्टिकल घटकांच्या जवळ स्थित असतो.
रेझिस्टन्स आणि बी व्हॅल्यू पूर्णपणे स्वतंत्र पॅरामीटर्स म्हणून मानण्याऐवजी जुळलेले संयोजन म्हणून निवडले पाहिजे. उपलब्ध प्रतिकार श्रेणी 1kΩ ते 1000kΩ आहे, तर B मूल्य श्रेणी 3200K ते 4500K आहे.
सर्किट डिझाइनसाठी, 25 डिग्री सेल्सिअस, बी मूल्य, सहनशीलता आणि आवश्यक संवेदन श्रेणीचा नाममात्र प्रतिकार एकत्रितपणे विचारात घेतला पाहिजे. मानक संयोजन उपलब्ध आहेत, आणि गैर-मानक आवश्यकतांचे मूल्यांकन अनुप्रयोगाच्या आधारे केले जाऊ शकते.
B मूल्य सामान्यतः त्याच्या संदर्भ तापमान श्रेणीसह निर्दिष्ट केले जाते, जसे की B25/50 किंवा B25/85, त्यामुळे सर्किट कॅलिब्रेशनपूर्वी लागू उत्पादनाच्या तपशीलावर अचूक व्याख्या निश्चित केली पाहिजे. प्रमुख उत्पादकांकडून व्यावसायिक चिप NTC उत्पादन डेटा त्याच प्रकारे परिभाषित संदर्भ तापमानासह R25 आणि B मूल्ये निर्दिष्ट करतो.
निवडलेले मॉडेल ±0.5% आणि ±1% च्या प्रतिकार सहिष्णुता पर्यायांसह पुरवले जाऊ शकतात. हे तपशील नाममात्र प्रतिकार मूल्याच्या स्वीकार्य विचलनाचे वर्णन करते आणि एकूण तापमान मापन अचूकता म्हणून सादर केले जाऊ नये.
तापमान-संवेदनशील सर्किट्ससाठी, प्रतिकार सहिष्णुता, बी-मूल्य सहिष्णुता, सर्किट डिझाइन, कॅलिब्रेशन पद्धत आणि ऑपरेटिंग परिस्थिती या सर्व अंतिम तापमान मापन परिणामांवर परिणाम करू शकतात. म्हणून आवश्यक सहिष्णुता संपूर्ण संवेदन प्रणालीनुसार निवडली पाहिजे.
चिप संरचना आणि मॉडेलवर अवलंबून सूचीबद्ध मॉडेल्सचा थर्मल टाइम कॉन्स्टंट ≤2 s किंवा ≤3 s आहे. एक लहान थर्मल वेळ स्थिरता सामान्यतः सूचित करते की थर्मिस्टर त्याच्या आसपासच्या परिस्थितीसह थर्मल समतोल अधिक वेगाने पोहोचतो.
एकत्रित केलेल्या मॉड्यूलमधील वास्तविक प्रतिसाद माउंटिंग पद्धत, थर्मल कपलिंग, सभोवतालची सामग्री आणि वायुप्रवाह यावर देखील अवलंबून असतो. या कारणास्तव, चिप तपशीलाचे वास्तविक स्थापना संरचनेसह मूल्यांकन केले पाहिजे.
उच्च-परिशुद्धता NTC थर्मिस्टर चिप ऑप्टिकल कम्युनिकेशन मॉड्यूल्स आणि तापमान निरीक्षणासाठी ऑप्टिकल ट्रान्सीव्हर्समध्ये एकत्रित केली जाऊ शकते. त्याची कॉम्पॅक्ट रचना पारंपारिक बाह्य सेन्सर पॅकेज न जोडता सेन्सिंग घटक तापमान-संवेदनशील ऑप्टिकल घटकांच्या जवळ ठेवण्याची परवानगी देते.
हे विशेषतः ऑप्टिकल असेंब्लीमध्ये संबंधित आहे जेथे उपलब्ध इंस्टॉलेशन जागा मर्यादित आहे आणि तापमान बदल नियंत्रित केल्या जाणाऱ्या घटकाच्या जवळ निरीक्षण करणे आवश्यक आहे. वायर-बॉन्डेबल NTC थर्मिस्टर्स विशेषत: ऑप्टिकल ट्रान्सीव्हर डिझाइनमध्ये तापमान संवेदनासाठी वापरले जातात.
कॉम्पॅक्ट NTC चिप्स वैद्यकीय उपकरणे आणि प्रयोगशाळेतील उपकरणांमध्ये एकत्रित केल्या जाऊ शकतात जेथे तापमान संवेदना घटक प्रतिबंधित प्रतिष्ठापन क्षेत्रामध्ये बसणे आवश्यक आहे. भिन्न प्रतिरोध मूल्ये, बी मूल्ये आणि सहिष्णुता पर्याय घटकांना भिन्न सेन्सिंग सर्किट्ससह जुळवण्याची परवानगी देतात.
अंतिम तपशील आवश्यक तापमान श्रेणी, सर्किट वैशिष्ट्ये, स्थापना पद्धत आणि लागू उपकरणांच्या आवश्यकतांनुसार निवडले जावे.
ऑटोमोटिव्ह रडार मॉड्यूल्समध्ये कॉम्पॅक्ट इलेक्ट्रॉनिक घटक असतात ज्यांना ऑपरेशन दरम्यान तापमान निरीक्षण आवश्यक असू शकते. NTC चिपचा लहान स्वरूपाचा घटक तापमान संवेदना उच्च-घनतेच्या इलेक्ट्रॉनिक असेंब्लीमध्ये समाकलित करण्याची परवानगी देतो.
ऑटोमोटिव्ह ऍप्लिकेशन्ससाठी, अंतिम मॉडेल निवडण्यापूर्वी आवश्यक ऑपरेटिंग तापमान, प्रतिकार वैशिष्ट्ये, सहिष्णुता, यांत्रिक संरचना आणि विश्वासार्हता आवश्यकतांची पुष्टी केली पाहिजे.
चिपचा वापर प्रयोगशाळा आणि चाचणी उपकरणांमध्ये देखील केला जाऊ शकतो जेथे कॉम्पॅक्ट तापमान संवेदन घटक आवश्यक आहे. सेन्सिंग सर्किटनुसार रेझिस्टन्स आणि बी व्हॅल्यू निवडल्या जाऊ शकतात, तर उपलब्ध इन्स्टॉलेशन स्पेससह चिपच्या परिमाणांचा विचार केला जाऊ शकतो.
प्रोटोटाइप किंवा सानुकूलित उपकरणांसाठी, एक्स-मेरिटन उत्पादनापूर्वी ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांच्या आधारे आवश्यकतांचे मूल्यांकन करू शकते.
सानुकूलित इलेक्ट्रिकल आवश्यकतांसाठी हाय-प्रिसिजन NTC थर्मिस्टर चिपचे मूल्यमापन केले जाऊ शकते. उपलब्ध प्रतिरोधक मूल्ये 1kΩ ते 1000kΩ कव्हर करतात, 3200K ते 4500K पर्यंत B मूल्यांसह. निवडलेल्या वैशिष्ट्यांसाठी ±0.5% आणि ±1% चे प्रतिकार सहिष्णुता पर्याय उपलब्ध आहेत.
सानुकूलित मॉडेलची विनंती करताना, ग्राहक आवश्यक R25, B मूल्य, सहनशीलता, ऑपरेटिंग परिस्थिती आणि लक्ष्य अनुप्रयोग प्रदान करू शकतात. हे पॅरामीटर्स हे निर्धारित करण्यात मदत करतात की विद्यमान मॉडेल वापरले जाऊ शकते किंवा नवीन तपशीलाचे मूल्यांकन केले जावे.
उपलब्ध इंस्टॉलेशन स्पेस आणि असेंबली प्रक्रियेनुसार चिपच्या परिमाणांचे मूल्यांकन केले जाऊ शकते. विद्यमान मॉडेल्समध्ये 0.45 × 0.45 × 0.20 मिमी आणि 0.45 × 0.45 × 0.25 मिमी सारख्या संक्षिप्त रचनांचा समावेश आहे.
नॉन-स्टँडर्ड आयामांसाठी, X-Meritan ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांचे पुनरावलोकन करू शकते आणि आवश्यक इलेक्ट्रिकल पॅरामीटर्ससह साध्य करण्यायोग्य संरचनाची पुष्टी करू शकते.
वेगवेगळ्या बाँडिंग आवश्यकतांसाठी गोल्ड किंवा सिल्व्हर प्लेटेड इलेक्ट्रोड पर्याय उपलब्ध आहेत. इलेक्ट्रोड सामग्रीची निवड वायर सामग्री आणि बाँडिंग प्रक्रियेसह एकत्र केली पाहिजे.
नमुना विकासादरम्यान, मोठ्या प्रमाणात उत्पादन करण्यापूर्वी इलेक्ट्रोड संरचना, बाँडिंग पद्धत, चिपचे परिमाण आणि विद्युत वैशिष्ट्ये तपासली जाऊ शकतात.
X-Meritan अर्धसंवाहक-संबंधित साहित्य आणि घटक तयार करते आणि सानुकूलित इलेक्ट्रॉनिक घटकांसाठी उत्पादन समर्थन प्रदान करते. उपलब्ध उत्पादन उपकरणांमध्ये कंपन जिग मशीन, वेल्डिंग मशीन, स्वयंचलित पॅकेजिंग मशीन आणि अचूक कटिंग उपकरणे समाविष्ट आहेत.
सानुकूलित NTC थर्मिस्टर चिप्ससाठी, उत्पादनाचे मूल्यमापन ग्राहक नमुने किंवा रेखाचित्रांमधून केले जाऊ शकते. मोठ्या प्रमाणात उत्पादन करण्यापूर्वी, परिमाणे, इलेक्ट्रिकल पॅरामीटर्स, इलेक्ट्रोड आवश्यकता आणि असेंबली सुसंगतता सत्यापित करण्यासाठी नमुना पुष्टीकरण स्टेजचा वापर केला जाऊ शकतो.
ही प्रक्रिया ग्राहकांना त्यांच्या अर्जाच्या आवश्यकतांनुसार उत्पादनाची मोठी उत्पादन ऑर्डर जारी करण्यापूर्वी तपासण्यासाठी एक परिभाषित बिंदू देते.
उपलब्ध प्रतिकार श्रेणी 1kΩ ते 1000kΩ आहे, 3200K ते 4500K पर्यंत B मूल्यांसह. मानक मॉडेल्समध्ये 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ आणि 100kΩ प्रतिकार मूल्ये समाविष्ट आहेत.
निवडलेले तपशील ±0.5% आणि ±1% प्रतिकार सहिष्णुतेसह उपलब्ध आहेत. आवश्यक सहिष्णुता सर्किट आणि तापमान संवेदन आवश्यकतांनुसार निवडली पाहिजे.
होय. गोल्ड किंवा सिल्व्हर प्लेटेड इलेक्ट्रोड पर्याय उपलब्ध आहेत. इलेक्ट्रोड कॉन्फिगरेशन आणि असेंबली प्रक्रियेनुसार सोने, ॲल्युमिनियम आणि सिल्व्हर वायर बाँडिंगचे मूल्यांकन केले जाऊ शकते.
उत्पादन श्रेणीमध्ये 0.45 × 0.45 × 0.20 मिमी आणि 0.45 × 0.45 × 0.25 मिमी सारख्या कॉम्पॅक्ट मॉडेल्सचा समावेश आहे. आवश्यक इलेक्ट्रिकल आणि स्ट्रक्चरल स्पेसिफिकेशन्सवर अवलंबून अंतिम आकारासह कस्टमाइज्ड आयामांचे मूल्यमापन ग्राहकांच्या रेखाचित्रे किंवा नमुन्यांमधून केले जाऊ शकते.
होय. एक्स-मेरिटन सानुकूलित प्रतिकार, बी मूल्य, परिमाणे, सहिष्णुता आणि इलेक्ट्रोड आवश्यकतांचे मूल्यांकन करू शकते. उत्पादन मूल्यमापन आणि नमुना पुष्टीकरणासाठी आधार म्हणून ग्राहक रेखाचित्रे किंवा नमुने वापरले जाऊ शकतात.
25 डिग्री सेल्सिअस, बी मूल्य, तापमान संवेदन श्रेणी, प्रतिकार सहिष्णुता, उपलब्ध इंस्टॉलेशन स्पेस आणि बाँडिंग पद्धतीपासून आवश्यक प्रतिकाराने प्रारंभ करा. सानुकूलित ऍप्लिकेशन्ससाठी, सर्किट आवश्यकता, इंस्टॉलेशन ड्रॉइंग किंवा विद्यमान नमुना प्रदान करणे योग्य तपशील निर्धारित करण्यात मदत करू शकते.
X-Meritan सेमीकंडक्टर-संबंधित साहित्य, घटक आणि थर्मल व्यवस्थापन उत्पादनांमध्ये विशेषज्ञ असलेली चीन-आधारित निर्माता आहे. त्याची क्षमता मटेरियल डेव्हलपमेंट, कंपोनंट मॅन्युफॅक्चरिंग, कस्टमाइज्ड प्रोडक्शन आणि ॲप्लिकेशन सपोर्ट समाविष्ट करते.
कंपनी ऑप्टिकल कम्युनिकेशन, सेन्सिंग, वैद्यकीय उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि कंझ्युमर इलेक्ट्रॉनिक्ससह ॲप्लिकेशन्सची सेवा देते. उत्पादने युरोप, उत्तर अमेरिका, दक्षिण अमेरिका, आग्नेय आशिया आणि इतर आंतरराष्ट्रीय बाजारपेठेत पुरवली जातात.
हाय-प्रिसिजन एनटीसी थर्मिस्टर चिपसाठी, एक्स-मेरिटन स्पेसिफिकेशन निवड आणि नमुना मूल्यमापन पासून सानुकूलित उत्पादनासाठी समर्थन प्रदान करते. उत्पादनापूर्वी तांत्रिक मूल्यमापनासाठी ग्राहक रेखाचित्रे, नमुने किंवा विद्युत आवश्यकता देऊ शकतात
