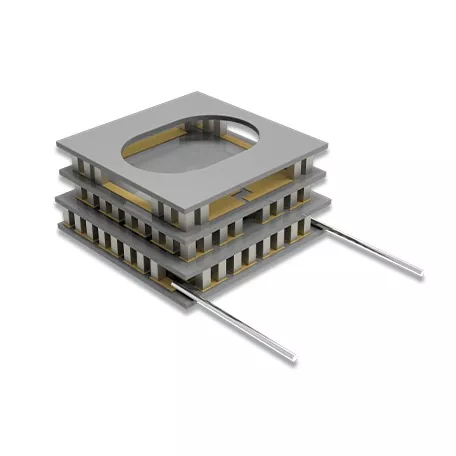

दोन-स्टेज थर्मोइलेक्ट्रिक कूलर

एक्स-मेरिटनचे दोन-स्टेज थर्मोइलेक्ट्रिक कूलर दोन-स्टेज मालिका रचना वापरतात ज्यामध्ये पहिला थर्मोइलेक्ट्रिक स्टेज दुसऱ्यासाठी इंटरमीडिएट कूलिंग स्टेज प्रदान करतो. योग्य ऑपरेटिंग परिस्थितीत, हे कॅस्केड कॉन्फिगरेशन सिंगल-स्टेज TEC पेक्षा जास्त तापमान भिन्नता प्राप्त करू शकते.

मॉड्युल्स सॉलिड-स्टेट थर्मोइलेक्ट्रिक एलिमेंट्स आणि डीसी पॉवर वापरतात, ज्यामध्ये कॉम्प्रेसर किंवा इतर हलणारे यांत्रिक भाग नाहीत. ते स्थानिक तापमान नियंत्रणासाठी योग्य आहेत जेथे कॉम्पॅक्ट बांधकाम, कमी कंपन आणि नियंत्रित कमी-तापमान ऑपरेशन आवश्यक आहे.

दोन-चरण रचना

दोन-स्टेज TEC मध्ये इंटरमीडिएट थर्मल इंटरफेसद्वारे जोडलेले दोन थर्मोइलेक्ट्रिक टप्पे असतात:

कोल्ड साइड → पहिला टप्पा → इंटरमीडिएट इंटरफेस → दुसरा टप्पा → हॉट साइड

पहिला टप्पा नियंत्रित क्षेत्रातून उष्णता काढून टाकतो, तर दुसरा टप्पा उष्ण बाजूकडे उष्णता हस्तांतरित करतो. म्हणून दुसरा टप्पा पहिल्या टप्प्यातून हस्तांतरित होणारी उष्णता तसेच मॉड्यूलमध्ये विद्युत इनपुट हाताळतो.

साध्य करता येण्याजोगा तापमानाचा फरक थर्मल लोड, हॉट-साइड तापमान, ऑपरेटिंग करंट आणि उष्णता-नकार परिस्थितीवर अवलंबून असतो.

मॉड्यूल संरचना

सिरेमिक सब्सट्रेट

ॲल्युमिनियम ऑक्साईड (Al₂O₃) सिरॅमिक सब्सट्रेट्स थर्मोइलेक्ट्रिक घटक आणि बाह्य थर्मल सिस्टम दरम्यान थर्मल पृष्ठभाग तयार करताना थर्मोइलेक्ट्रिक मॉड्यूलसाठी इलेक्ट्रिकल इन्सुलेशन आणि संरचनात्मक समर्थन प्रदान करतात.

P-N थर्मोइलेक्ट्रिक घटक

पी-टाइप आणि एन-टाइप सेमीकंडक्टर घटक थर्मोइलेक्ट्रिक कोर बनवतात आणि कूलिंगसाठी आवश्यक विद्युत आणि थर्मल रूपांतरण प्रदान करतात. एक्स-मेरिटन सभोवतालच्या आणि कमी-तापमान तापमान-नियंत्रण अनुप्रयोगांसाठी Bi₂Te₃-आधारित थर्मोइलेक्ट्रिक सामग्री वापरते.

इंटरमीडिएट थर्मल इंटरफेस

दोन थर्मोइलेक्ट्रिक टप्पे मध्यवर्ती इंटरफेसद्वारे यांत्रिक आणि थर्मलली जोडलेले आहेत. संपूर्ण मॉड्यूल डिझाइन करताना त्याची थर्मल आणि यांत्रिक वैशिष्ट्ये विचारात घेणे आवश्यक आहे.

डीसी पॉवर कनेक्शन

मॉड्यूल थेट-वर्तमान उर्जा स्त्रोतापासून कार्य करते. इलेक्ट्रिकल कॉन्फिगरेशन, पॉवर लीड्स आणि ऑपरेटिंग परिस्थिती मॉड्यूल संरचना आणि अनुप्रयोग आवश्यकतांनुसार निर्धारित केल्या जातात.

थर्मोइलेक्ट्रिक साहित्य

एक्स-मेरिटनमध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, उत्पादन, घटक उत्पादन, असेंबली आणि चाचणी समाविष्ट करण्याची क्षमता आहे. त्याचे TEC घटक एक्सट्रुडेड Bi₂Te₃-Sb₂Te₃-आधारित सामग्री वापरतात.

एक्सट्रूजन प्रक्रिया दाट, टेक्सचर रचना तयार करण्यासाठी उच्च-दाब प्लास्टिक विकृती लागू करते. हे नंतरच्या कटिंग आणि पातळ प्रक्रियेस समर्थन देते आणि लहान थर्मोइलेक्ट्रिक घटकांचे उत्पादन करण्यास अनुमती देते.

मॉड्यूलची रचना आणि उत्पादन आवश्यकतांनुसार अंतिम सामग्रीची श्रेणी आणि घटकांची परिमाणे निवडली जातात.

दोन-स्टेज वि. सिंगल-स्टेज TECs

जेव्हा आवश्यक तापमान भिन्नता सिंगल-स्टेज डिझाइनच्या व्यावहारिक श्रेणीपेक्षा जास्त असते तेव्हा दोन-स्टेज कॉन्फिगरेशन सामान्यतः मानले जाते.

अर्ज

इन्फ्रारेड शोध

 दोन-स्टेज थर्मोइलेक्ट्रिक कूलर इन्फ्रारेड डिटेक्टर आणि संबंधित सेन्सिंग घटकांसाठी स्थानिक तापमान नियंत्रण प्रदान करू शकतात जेथे मोठ्या तापमानाचा फरक आवश्यक आहे.

सीसीडी सेन्सर कूलिंग

CCD-आधारित इमेजिंग सिस्टमसाठी, थर्मोइलेक्ट्रिक कूलिंग नियंत्रित ऑपरेटिंग तापमानात सेन्सर राखू शकते जेथे थर्मल आवश्यकता सिंगल-स्टेज मॉड्यूलच्या व्यावहारिक श्रेणीपेक्षा जास्त असते.

एरोस्पेस आणि सॅटेलाइट कम्युनिकेशन्स

एरोस्पेस आणि सॅटेलाइट कम्युनिकेशन उपकरणांसाठी थर्मोइलेक्ट्रिक मॉड्यूल्सचे घन-स्थिती बांधकाम विचारात घेतले जाऊ शकते जेथे उपकरणे आर्किटेक्चर, उपलब्ध जागा आणि कंपन आवश्यकता पारंपारिक यांत्रिक कूलिंग सिस्टमच्या वापरावर मर्यादा घालतात.

वैद्यकीय आणि प्रयोगशाळा उपकरणे

दोन-स्टेज थर्मोइलेक्ट्रिक तंत्रज्ञान जैवरासायनिक विश्लेषण उपकरणे आणि प्रयोगशाळेच्या थंड टप्प्यांवर लागू केले जाऊ शकते ज्यांना नियंत्रित कमी-तापमान परिस्थिती आवश्यक आहे.

इलेक्ट्रॉनिक घटक चाचणी

इलेक्ट्रॉनिक घटक आणि इतर तापमान-संवेदनशील उपकरणांच्या कमी-तापमान वैशिष्ट्यपूर्ण चाचणीसाठी TEC मॉड्यूल नियंत्रित थर्मल वातावरण प्रदान करू शकतात.

सानुकूल विकास

X-Meritan ग्राहक रेखाचित्रे, नमुने, परिमाणे आणि अनुप्रयोग आवश्यकतांवर आधारित सानुकूलित थर्मोइलेक्ट्रिक मॉड्यूल्सचे समर्थन करते.

एक सामान्य विकास प्रक्रिया आहे:

आवश्यकता पुनरावलोकन → संरचना डिझाइन → नमुना उत्पादन → कार्यप्रदर्शन मूल्यांकन → पुष्टीकरण → उत्पादन

नवीन डिझाईन्ससाठी, मुख्य अभियांत्रिकी इनपुटमध्ये लक्ष्य तापमान श्रेणी, थर्मल लोड, उपलब्ध इंस्टॉलेशन स्पेस, पॉवर कंडिशन आणि हॉट-साइड हीट-रिजेक्ट पद्धत समाविष्ट आहे.

उत्पादन आणि गुणवत्ता

एक्स-मेरिटन टीमला सेमीकंडक्टर थर्मल मॅनेजमेंटमध्ये 10 वर्षांपेक्षा जास्त अनुभव आहे, ज्यामध्ये थर्मोइलेक्ट्रिक मटेरियल डेव्हलपमेंट, घटक उत्पादन, असेंब्ली आणि चाचणी समाविष्ट आहे.

उत्पादन उपकरणांमध्ये सोल्डरिंग, रिफ्लो, डिस्पेंसिंग, कटिंग, सीलिंग, क्युरिंग आणि प्रिंटिंग उपकरणे समाविष्ट आहेत, ज्यांना समर्पित असेंब्ली आणि चाचणी सुविधांद्वारे समर्थित आहे.

गुणवत्ता व्यवस्थापन प्रणाली ISO 9001:2015 चे अनुसरण करते. RoHS आणि REACH अनुपालन दस्तऐवजीकरण लागू उत्पादने आणि कॉन्फिगरेशनसाठी उपलब्ध आहे, पुरवठा केलेल्या मॉड्यूलनुसार निश्चित केलेल्या विशिष्ट दस्तऐवजांसह.

निवड माहिती

अभियांत्रिकी मूल्यमापन आणि टीईसी निवडीसाठी, खालील माहिती उपयुक्त आहे:

जेव्हा नवीन मॉड्यूलला विद्यमान डिझाइन बदलणे किंवा जुळवणे आवश्यक असते तेव्हा उत्पादन रेखाचित्र, विद्यमान मॉड्यूल किंवा चाचणी डेटा देखील प्रदान केला जाऊ शकतो.

वारंवार विचारले जाणारे प्रश्न

सिंगल-स्टेज डिझाइनऐवजी दोन-स्टेज टीईसी का वापरावे?

जेव्हा सिंगल-स्टेज मॉड्यूल निर्दिष्ट थर्मल लोड आणि हॉट-साइड तापमानात आवश्यक शीत-साइड स्थिती प्रदान करू शकत नाही तेव्हा दोन-स्टेज थर्मोइलेक्ट्रिक कूलरचा विचार केला जातो.

दोन-स्टेज टीईसी 0 डिग्री सेल्सिअस खाली काम करू शकते?

होय. जेव्हा मॉड्यूल डिझाइन, उष्णता लोड, हॉट-साइड कंडिशन आणि कंट्रोल सिस्टम आवश्यक तापमान श्रेणीसाठी योग्य असेल तेव्हा 0°C खाली सब-ॲम्बियंट ऑपरेशन शक्य आहे.

द्वि-चरण TEC निवडण्यासाठी कोणती माहिती आवश्यक आहे?

लक्ष्य कोल्ड-साइड तापमान, हॉट-साइड तापमान, उष्णता लोड, उपलब्ध परिमाणे, वीज पुरवठा आणि उष्णता-नकार पद्धत हे निवडीसाठी वापरल्या जाणाऱ्या मुख्य पॅरामीटर्सपैकी आहेत.

एक्स-मेरिटन टू-स्टेज टीईसी मॉड्यूल्स सानुकूलित करू शकतात?

होय. X-Meritan ग्राहक रेखाचित्रे, नमुने, आयामी आवश्यकता, विद्युत परिस्थिती आणि अनुप्रयोग आवश्यकतांनुसार मॉड्यूल विकसित करू शकते.
